ASR6505 Modulo LoRa 433 MHz RF-AL42UHB2

RF-AL42UHB2 è un modulo LoRa e LoRaWAN progettato per i mercati della trasmissione dati wireless a lungo raggio. Questo modulo RF a lungo raggio può funzionare con una copertura di frequenza continua da 410 MHz a 525 MHz. RF-AL42UHB2 sarà un modulo adatto nell'applicazione LPWAN.

  • P/N:

    RF-AL42UHB2
  • SoC:

    ASR6505
  • Processore:

    STM8L152
  • Protocolli:

    LoRa, LoRaWAN
  • Frequenza di lavoro:

    410 MHz ~ 525 MHz
  • Pacchetto (mm):

    18.3 × 18.3 × 2.2, half-hole, 1.27 pitch, 48-pin
  • Caratteristiche:

    SX1262 integrated
  • GPIO:

    40
  • massimo Potenza TX:

    +22 dBm
  • Gamma di trasmissione:

    7 Km

RF-AL42UHB2 è un modulo wireless LoRa basato su ASR6505 con SX1262 + STM8L152 integrato. Questo modulo RF da 433 Mhz  avrà le caratteristiche di un raggio di trasmissione ultra lungo, un'elevata densità di potenza, un'elevata sensibilità, una forte riservatezza, elevate prestazioni anti-interferenza, un consumo energetico estremamente basso e un'affidabilità rigida. Il modulo Lorawan con PA e LNA supporta la potenza TX fino a 22 dBm e può raggiungere una portata estremamente lunga rispetto ai normali moduli. Le dimensioni compatte lo rendono adatto per trasporti intelligenti, reti di sensori, numerose applicazioni, sistemi di raccolta automatica di acqua, elettricità, gas e riscaldamento, ecc.

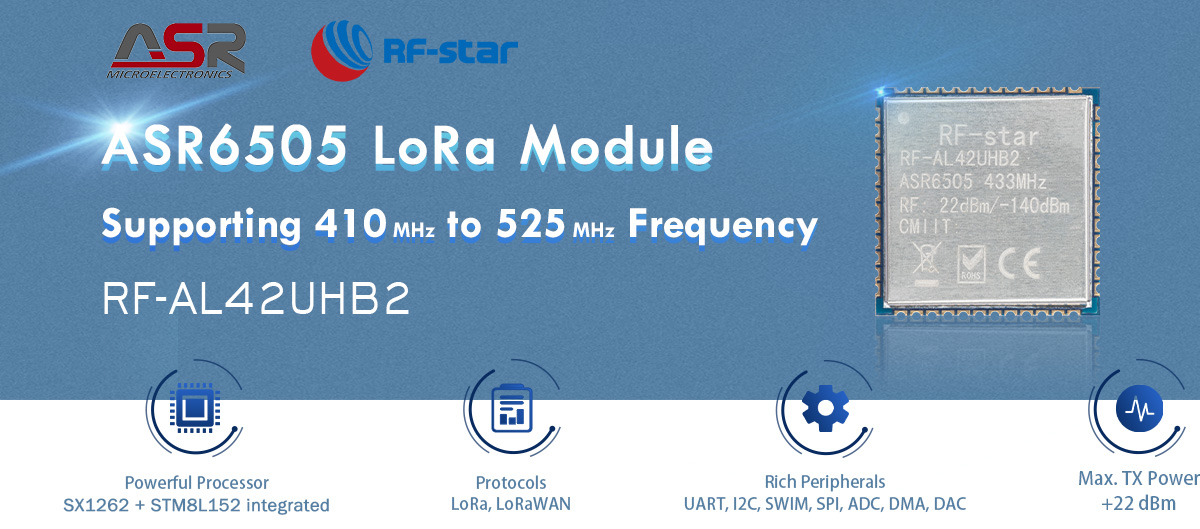

Modulo LoRa ASR6505 che supporta frequenze da 410 MHz a 525 MHz RF-AL42UHB2

Processore potente

L'IC principale ASR6505 è integrato con i potenti SX1262 e STM8L152.

Taglia piccola

Il modulo ASR6501 LoRa è confezionato in 18,3 mm × 18,3 mm × 2,2 mm, con un totale di 48 pin.

Frequenza continua

Il ricetrasmettitore LoRa Radio ha una copertura di frequenza continua da 410 MHz a 525 MHz.

Alta sicurezza

RF-AL42UHB2 può raggiungere un'elevata sensibilità di oltre -140 dBm e la potenza di trasmissione massima è superiore a +22 dBm.

Periferiche ricche

Sono disponibili UART, I2C, SWIM, SPI, ADC, DMA, DAC.


Risorsa di riferimento:

Soluzione intelligente per i rifiuti basata sulla tecnologia Lora

SoC wireless :


  • SX1262 + STM8L152 integrati
  • Potenza TX: fino a +22 dBm
  • Sensibilità :  -140 dBm
  • Memoria
    • 64KB flash
    • SRAM da 4kB
  • Tasso di dati
    • 62,5 kbps in modalità modulazione LoRa
    • 300 kbps in modalità modulazione (G)FSK.


Caratteristiche:


  • Radio LoRa e modem LoRa
  • Co-frequenza e inter-frequenza

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Gamma di frequenza: 410 MHz ~ 525 MHz


Periferiche ricche:


  • UART
  • I²C
  • S WIM
  • SPI _
  • ADC
  • DMA _
  • D AC
