Modulo Nordic SoC multiprotocollo nRF52840 BLE5.0 RF-BM-ND05

RF-BM-ND05 è un modulo multiprotocollo sviluppato per i requisiti di elevata affidabilità e prestazioni elevate di prodotti e gateway IoT alimentati a batteria. Questo modulo a basso consumo supporta anche Bluetooth LE mesh, Thread, Zigbee, 802.15.4, ANT e 2,4 GHz proprietari. Inizia lo sviluppo del tuo prodotto con il modulo RF-BM-ND05 nRF52840.

  • P/N:

    RF-BM-ND05
  • Stock di merci:

    1000
  • SoC:

    nRF52840
  • Processore:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolli:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

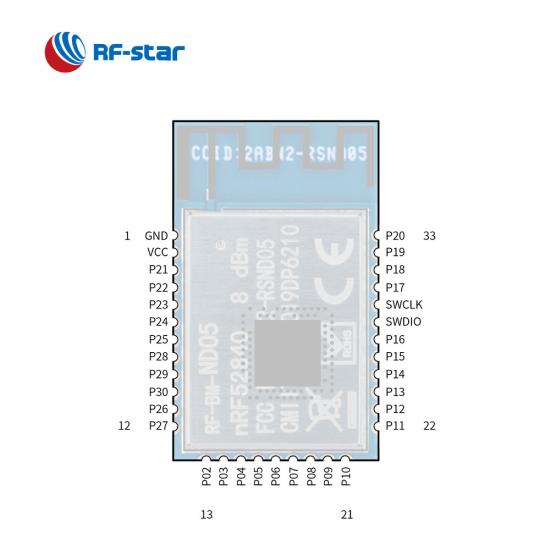

  • Pacchetto (mm):

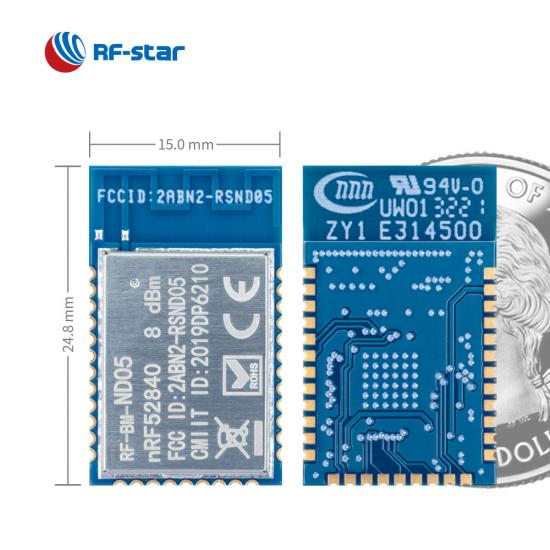

    24.8 × 15.0 × 2.2, half-hole, 1.27 pitch, 33-pin
  • Caratteristiche:

    NFC, High-speed SPI
  • GPIO:

    29
  • massimo Potenza TX:

    +8 dBm
  • Gamma di trasmissione:

    500 m

RF-BM-ND05 è un modulo RF basato sul SoC multiprotocollo nordico nRF52840 con un processore ARM® Cortex®-M4 a 32 bit best-in-class. Il modulo nRF52840 integra un cristallo da 32,768 kHz e 32 MHz, un filtro di alimentazione, un adattamento dell'antenna e un'antenna PCB ad alte prestazioni. Supporta stack BLE v5.0, Bluetooth mesh, Thread, ZigBee, IEEE 802.15.4-2006 e 2,4 GHz proprietario. Il modulo multiprotocollo dispone anche di una gamma di interfacce analogiche e digitali come NFC-A, ADC, SPI 32 MHz ad alta velocità, UART, SPI, I2C, PWM, I2S, PPI e PDM. È dotato di interfacce digitali ad alte prestazioni, distanza di connessione robusta e affidabilità rigida. Pacchetto stick per timbri con passo da 1,27 mm per un facile assemblaggio e una progettazione PCB economica. Queste applicazioni IoT come gateway Internet, controller e sensori industriali, prese e contatori intelligenti, automazione di case ed edifici e dispositivi medici sono particolarmente preferiti per adottare questo modulo RF a bassa potenza da 2,4 GHz.

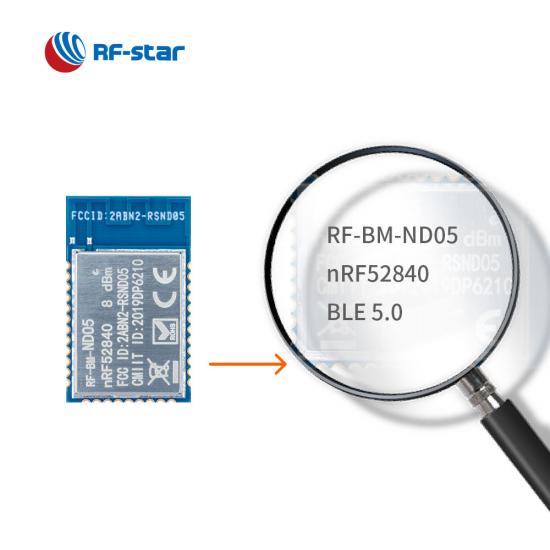

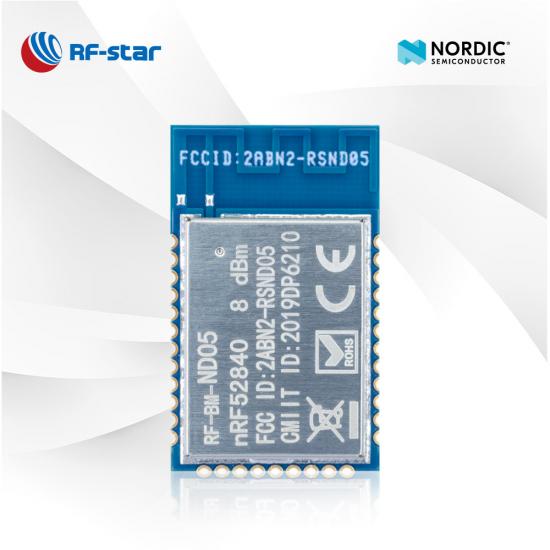

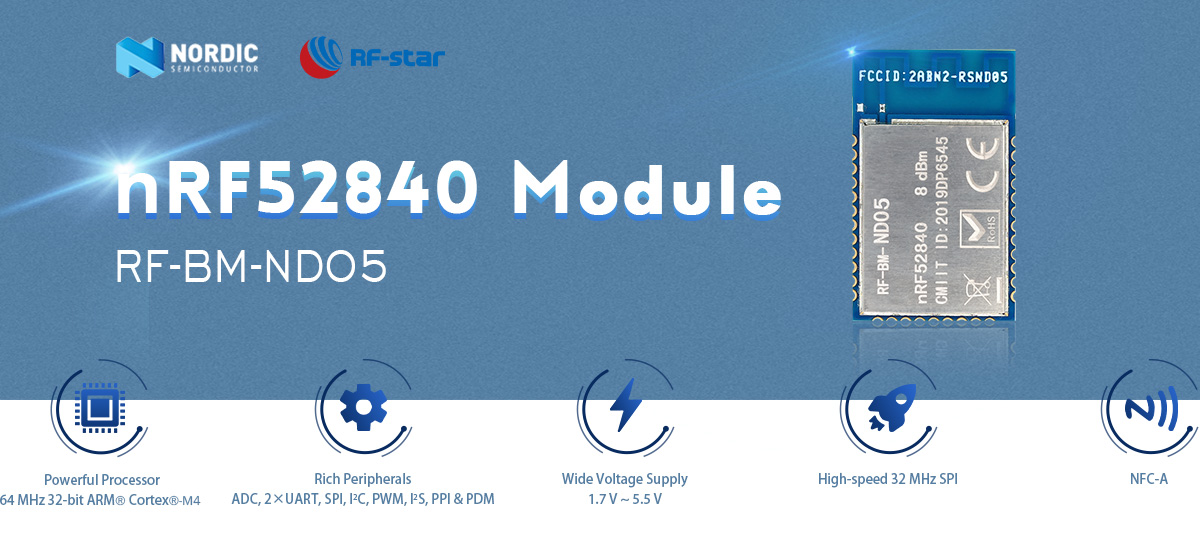

nRF52840 Modulo BLE5.0 RF-BM-ND05

Protocolli multipli supportati

RF-BM-ND05 con un'antenna PCB affidabile supporta Bluetooth mesh, Thread, ZigBee, NFC, Matter e altri proprietari a 2,4 GHz, ampiamente adottati nell'automazione domestica e degli edifici e nelle reti di sensori wireless, ecc.

Periferiche avanzate

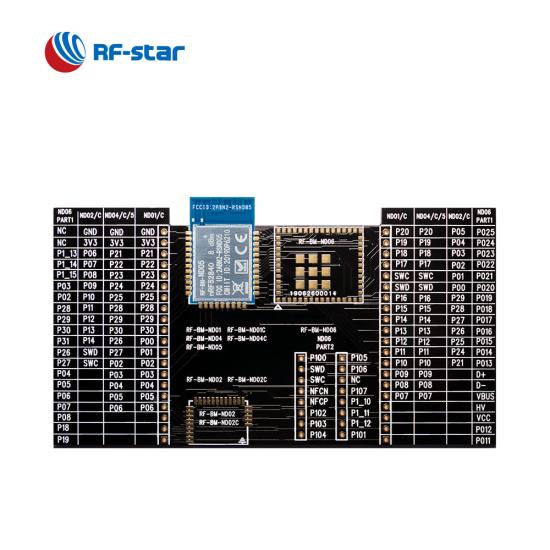

Il modulo multiprotocollo RF-BM-ND05 offre 29 GPIO in un pacchetto a mezzo foro e supporta periferiche avanzate come UART, ADC, I2C, I2S. Sono progettati anche SPI, NFC-A e PPI ad alta velocità da 32 MHz.

Processore potente

Basato sul chip Nordic nRF52840, è progettato come modulo RF multiprotocollo a bassa potenza con un processore all'avanguardia ARM® Cortex®-M4 a 32 bit da 64 MHz.


Protocollo della porta seriale (UART).

Il modulo wireless nRF52840 è integrato con il protocollo di trasmissione trasparente BLE5.0 (protocollo della porta seriale) per realizzare ricche funzioni con comandi AT.

Risorse correlate:

SoC multiprotocollo nRF52840 per proteggere le risorse di crittografia online

Confronto tra RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06

SoC wireless:

  • Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
  • Potenza TX: da -20 dBm a +8 dBm
  • Sensibilità in modalità BLE: -95 dBm (@1 Mbps)
  • Memoria
    • -1 MB di flash
    • -256KB di RAM

Caratteristiche RF:

  • Bluetooth® 5 Low Energy: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
  • IEEE 802.15.4-2006: 250 kbps
  • Proprietario a 2,4 GHz: 2 Mbps, 1 Mbps
  • Maglia Bluetooth
  • Filo
  • ZigBee

Consumo attuale:

  • Corrente di picco 4,8 mA in TX (0 dBm)
  • Corrente di picco 4,6 mA in RX

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,7 V ~ 5,5 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

  • Controller USB 2.0 a piena velocità (12 Mbps).
  • NFC-A
  • ADC a 12 bit, 200 ksps
  • 48 GPIO
  • PWM
  • PDM
  • PPI
  • Master/slave SPI
  • SPI ad alta velocità da 32 MHz
  • Interfaccia QSPI 32 MHz
  • Master/slave I²C
  • I²S
  • 2×UART (CTS/RTS)

Certificati:


  • FCC
  • SRRC
  • CE
  • CIRCUITO INTEGRATO
  • RoHS


Moduli multiprotocollo serie NORDIC nRF52
Numero di parte RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto nRF52833 Modulo RF-BM-ND10 Modulo nRF52833 RF-BM-ND07 Modulo nRF52840 RF-BM-ND06 Modulo nRF52840 RF-BM-ND05I Modulo nRF52840 RF-BM-ND05 nRF52811 Modulo RF-BM-ND08A Modulo nRF52811 RF-BM-ND04A
CIRCUITO INTEGRATO nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Nucleo ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz
Antenna Interfaccia PCB/IPEX/mezzo foro Chip/IPEX/Pad PCB Interfaccia IPEX/mezzo foro PCB PCB PCB
RAM 128KB 128KB 256KB 256KB 256KB 24KB 24KB
Veloce 512KB 512KB 1 MB 1 MB 1 MB 192KB 192KB
Protocolli BLE5.3, proprietario, thread, ZigBee, ANT, NFC BLE5.3, proprietario, thread, ZigBee, ANT, NFC BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Proprietario, Discussione, ANT BLE5.3, Proprietario, Discussione, ANT
Alimentazione elettrica 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4 dBm +4 dBm
Sensibilità di ricezione -103 dBm a 125 kbps LE codificato PHY -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificato PHY -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE codificato PHY -97 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE codificato PHY -97 dBm a 1 Mbit/s BLE
GPIO 42 42 48 29 29 16 29
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione Antenna PCB 110 m @ 1M PHY 150 m @ LE CODICE Antenna chip 80 m @ 1M PHY 100 m @ LE CODICE 110 m @ 1M PHY 150 m @ LE CODICE Antenna PCB esterna 130 m @ 1M PHY 180 m @ LE CODICE 110 m @ 1M PHY 150 m @ LE CODICE 80 m @ 1M PHY 110 m @ LE CODICE 90 m @ 1M PHY 120 m @ LE CODICE
Dimensione (mm) 33,0x17,7x2,1 17,0x12,2x2,2 24,0x20,5x2,2 24,8x15,0x2,3 24,8x15,0x2,3 15,2x11,2x1,7 24,8x15,0x2,3
Pacchetto Mezzo foro passo 1,27 mm DFN con passo 0,5 mm DFN con passo da 0,8 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth × ×
Lungo raggio
FISICA 2Mbps
AoA/AoD × × ×
Protocollo UART N / A N / A N / A N / A N / A Schiavo Schiavo
Funzioni Tutti gli IO supportano AoA/AoD Tutti gli IO, supporto AoA/AoD, dimensione ultra piccola Tutti gli IO, dimensioni compatte Realizzabile per antenna esterna, gateway BLE Risorse ricche, gateway domestico intelligente Alta compatibilità, supporto AoA/AoD Supporto AoA/AoD, altamente efficace
