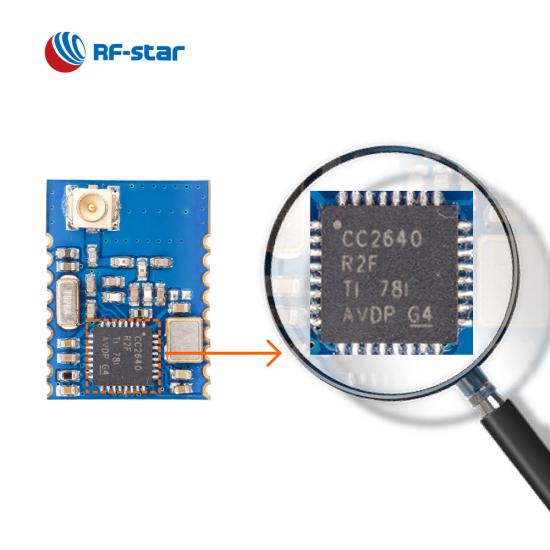

Modulo BLE5.0 con chipset TI CC2640R2F RF-BM-4044B3

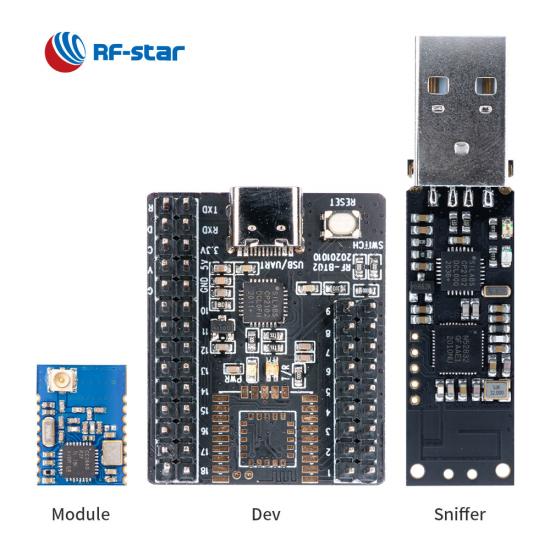

  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol
  • TI CC2640R2F Chipset Module with Bluetooth Serial Port Protocol

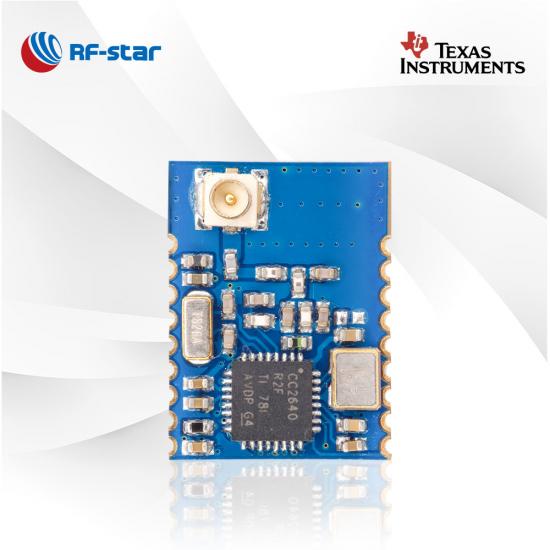

Modulo BLE5.0 con chipset TI CC2640R2F RF-BM-4044B3

Il modulo RF-BM-4044B3 BLE5.0 è destinato al mercato IoT. Il modulo Bluetooth seriale con connettore IPEX ha la possibilità di raggiungere un'ampia gamma di applicazioni. Seleziona il modulo UART Bluetooth RF-BM-4044B3 CC2640R2F come opzione di progettazione.

  • P/N:

    RF-BM-4044B3

  • SoC:

    CC2640R2FRSM

  • Processore:

    ARM® Cortex®-M3

  • Protocolli:

    Bluetooth 5.0 low energy

  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

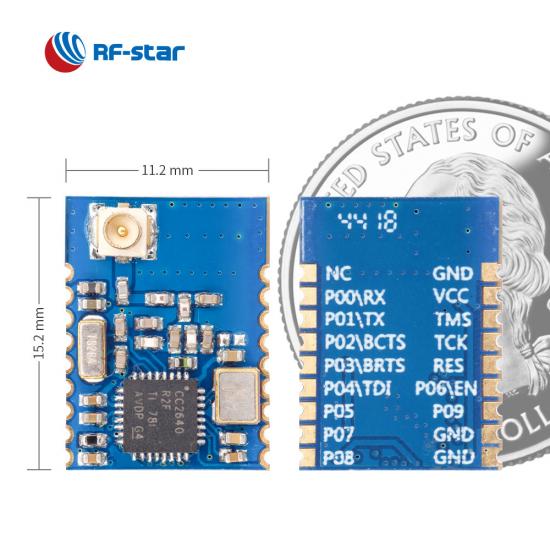

  • Pacchetto (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Caratteristiche:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • massimo Potenza TX:

    +2 dBm

  • Gamma di trasmissione:

    80 m
Richiedi ora

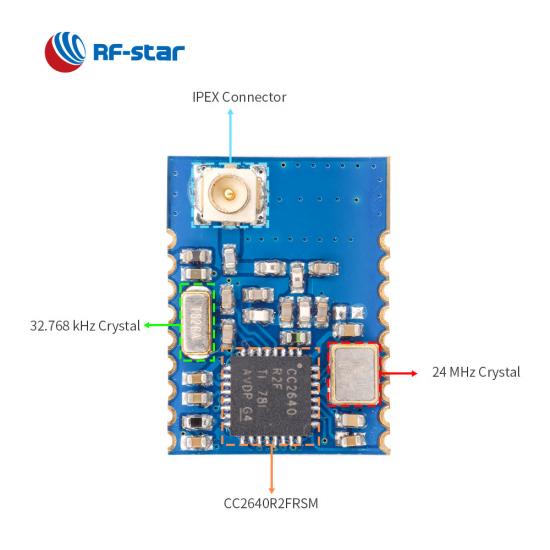

RF-BM-4044B3 è un modulo BLE5.0 basato sul SoC CC2640R2FRSM . Il core ARM Cortex-M3 a 32 bit da 48 MHz e un esclusivo controller del sensore a bassissimo consumo consentono al modulo di avere caratteristiche di dimensioni compatte, alta affidabilità, elevata capacità anti-interferenza e prestazioni elevate, rendendo il modulo adatto per la connessione i sensori esterni in modalità sleep o acquisendo dati analogici e digitali in modo indipendente. Integra un cristallo da 24 MHz, un cristallo da 32.768 kHz, un filtro LC e un connettore IPEX. Il modulo dispone di ricche periferiche, come ADC, SPI, I²C, I²S ed è preprogrammato con un protocollo di trasmissione trasparente , che ne consente un'applicazione più semplice nelle applicazioni con l'MCU principale.


Modulo BLE5.0 con chipset TI CC2640R2F

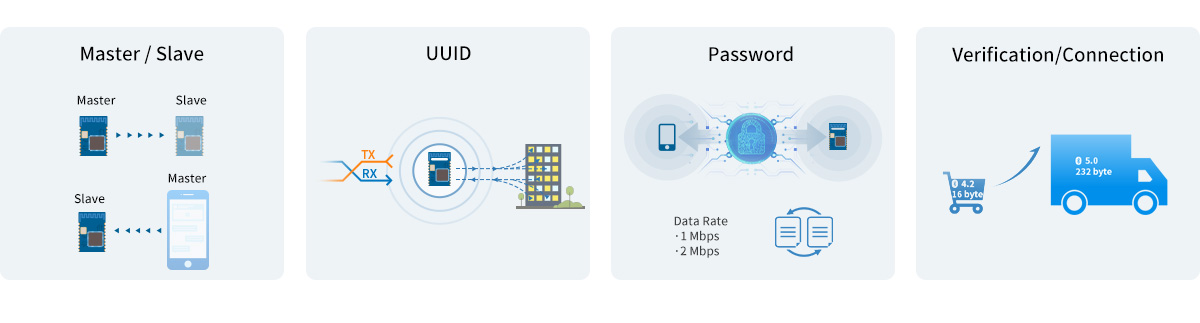

- Protocollo di trasmissione trasparente  (bridge) BLE 5.0 -

· Ruolo singolo di schiavo, Ruolo singolo di padrone


· UUID del servizio personalizzato

· Password di connessione

· Velocità dati : 1 Mbps, 2 Mbps

· Pacchetti di estensione pubblicitaria


BLE 5.0 CC2640R2F Protocollo di trasmissione trasparente

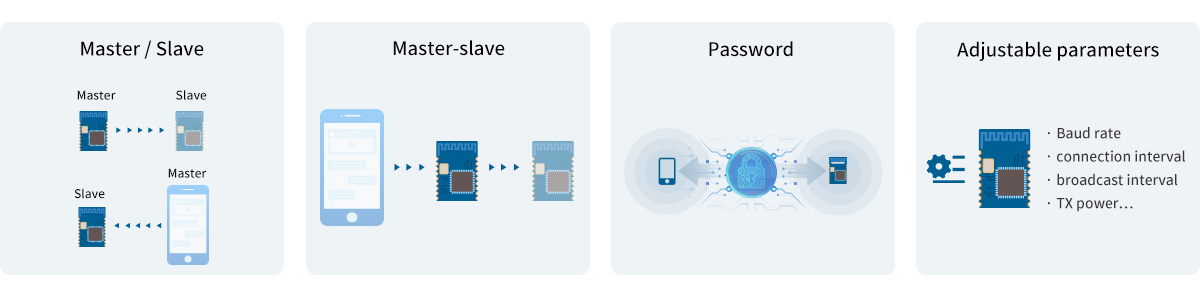

- Protocollo BLE 4.2  di trasmissione trasparente  (bridge) -

· Diversi ruoli: schiavo, padrone, padrone-schiavo

·  Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

· Password di connessione

BLE 4.2 Trasmissione trasparente - Protocollo (Bridge).


Risorse correlate:

Modulo Bluetooth 5.0 con chip di livello automobilistico CC2640R2F-Q1

Differenze tra TI CC2640R2L e CC2640R2F

I moduli wireless RFSTAR CC2640R2F  supportano la piattaforma IoT Ali Cloud Link

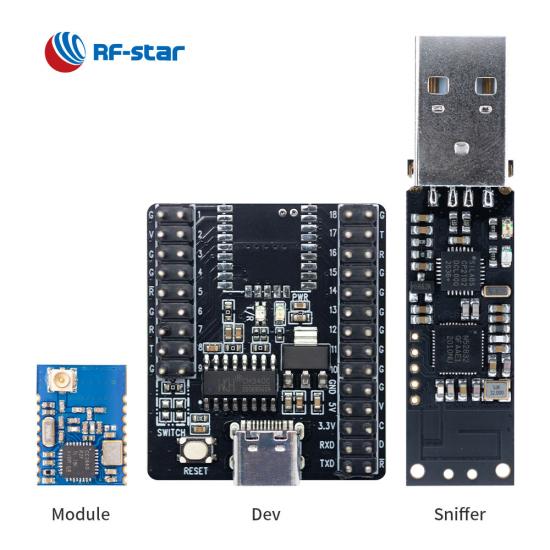

Bacheca della scheda di test per il modulo serie TI (CC2540 CC2541 CC2640)

SoC wireless:

  • Processore ARM® Cortex®-M3
  • Potenza TX: da -21 dBm a +2 dBm
  • Sensibilità in modalità BLE: -97 dBm
  • Memoria
    • -128kB flash
    • -28 kB di SRAM


Protocolli supportati:

  • Bluetooth 4.2 a basso consumo energetico
  • Bluetooth 5.0 a basso consumo energetico


Consumo attuale:

  • 2,02 μA in modalità sospensione
  • 108,76 μA a ciclo di trasmissione di 200 ms (disabilita il pull-up EN interno)
  • 497,41 μA a ciclo di connessione di 30 ms (disabilita il pull-up EN interno)

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC a 12 bit
  • 10 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Moduli BLE serie TI CC264x
Numero di parte RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto RF-BM-2642B1 Modulo BLE CC2642R Modulo BLE RF-BM-4077B2 CC2640R2F-Q1 Modulo BLE RF-BM-4055B1L CC2640R2LRHB Modulo BLE RF-BM-4077B1L CC2640R2LRGZ Modulo BLE RF-BM-4077B1 CC2640R2FRGZ Modulo BLE RF-BM-4044B5 CC2640R2F Modulo BLE RF-BM-4044B4 CC2640R2F Modulo BLE RF-BM-4044B3 CC2640R2F Modulo BLE RF-BM-4044B2 CC2640R2F
CIRCUITO INTEGRATO CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna PCB PCB PCB PCB PCB Interfaccia chip/mezzo foro Interfaccia chip/mezzo foro IPEX PCB
RAM 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
Veloce 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolli BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Alimentazione elettrica 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilità di ricezione -97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY
GPIO 31 31 13 31 31 10 10 10 10
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 110 m @ 1M PHY 160 m @ LE PHY codificato 100 m @ 1M PHY 150 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato 70 m @ 1M PHY 100 m @ LE PHY codificato 80 m @ 1M PHY 110 m @ LE PHY codificato Antenna chip 30 m @ 1M PHY 60 m @ LE codificato PHY Antenna chip 20 m a 1 M PHY 50 m a PHY codificato LE Antenna PCB esterna 110 m @ 1M PHY 150 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato
Dimensione (mm) 23,5x17,0x2,2 23,5x17,0x2,2 15,2x11,2x1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5x8,5x2,0 8,0x8,0x1,5 15,2x11,2x2,1 16,6x11,2x1,7
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA √ √ √ √ √ √ √ √ √
Maglia Bluetooth √ × × × × × × × ×
Lungo raggio √ √ √ √ √ √ √ √ √
FISICA 2Mbps √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
Protocollo UART Master-slave contemporaneamente Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo
Funzioni Elevate prestazioni anti-interferenza Grado AEC-Q100, elevate prestazioni anti-interferenza Elevato rapporto costo-efficacia Elevato rapporto costo-efficacia 31 GPIO per applicazioni più disponibili Piccole dimensioni, cuscinetti bifacciali Dimensione ultra piccola Realizzabile per antenne esterne Elevata stabilità
