RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

CC3235SF Modulo Wi-Fi dual-band da 2,4 GHz e 5 GHz con 1 MB + 4 MB Flash RF-WM-3235B1

Il modulo WLAN RF-WM-3235B1 è rivolto al mercato Wi-Fi dual-band. È compatibile pin-2-pin con TI CC3235MODSF. La grande memoria flash e le dimensioni compatte fanno sì che il modulo svolga un ottimo lavoro in alcune applicazioni con requisiti elevati.

P/N:
RF-WM-3235B1
SoC:
CC3235SF
Processore:
ARM® Cortex™-M4 at 80 MHz
Protocolli:
Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
Frequenza di lavoro:
2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
Pacchetto (mm):

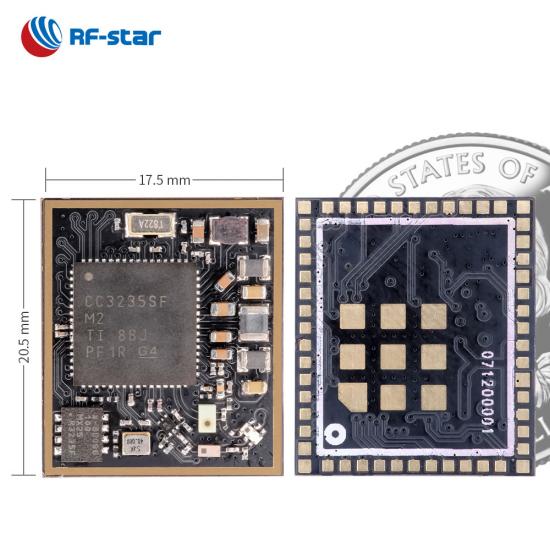

20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
Caratteristiche:
802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODSF
GPIO:
27
massimo Potenza TX:
+18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
Gamma di trasmissione:
300 m

Richiedi ora

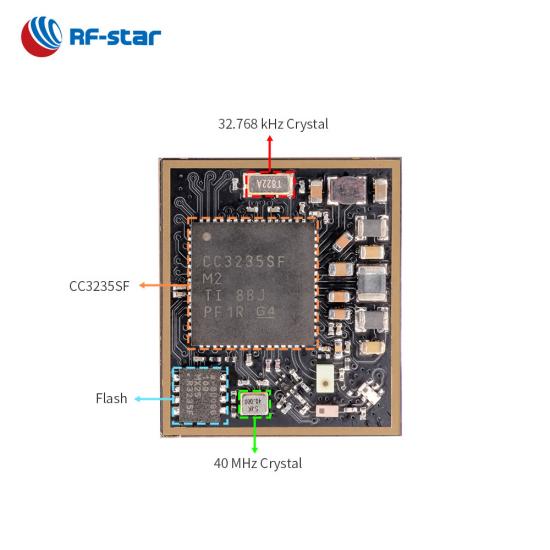

Il modulo WLAN RF-WM-3235B1 è sviluppato sulla base del SoC wireless TI SimpleLink CC3235SF con l'MCU ARM® Cortex™-M4 ad alte prestazioni. Il modulo integra i cristalli, una flash incorporata da 1 MB, una flash esterna da 4 MB e un combinatore da 2,4 GHz e 5 GHz . Questo modulo supporta la modalità AP (punto di accesso), la modalità STA (stazione) e la modalità Wi-Fi Direct (solo per 2,4 GHz). Il suo processore di rete può eseguire tutti i livelli logici Wi-Fi e Internet. Questo sottosistema basato su ROM scarica completamente l'MCU host e include una radio 802.11 a/b/g/n dual-band da 2,4 GHz e 5 GHz, banda base e MAC con potente motore di crittografia hardware. Il modulo supporta inoltre le seguenti funzionalità: 802.11a (5 GHz), selezione dell'antenna, fino a 16 socket sicuri simultanei, richiesta di firma del certificato (CSR), protocollo di stato del certificato online (OCSP), risparmio energetico IoT certificato Wi-Fi® Alliance (come DMS, proxy ARP e così via), la modalità hostless per scaricare le trasmissioni dei pacchetti modello, la scansione veloce migliorata, ecc.

Caratteristiche del modulo WLAN TI SimpleLink CC3235SF

- Applicazioni -

· Medicina e Sanità

· Porta

· Serrature elettroniche

· Elettrodomestici

· Monitoraggio delle risorse

· Infrastruttura di rete

SoC wireless :

Processore ARM® Cortex® ^-M4^da80 MHz
Potenza TX:

+18,0 dBm a 2,4 GHz (1 DSSS)
+18,1 dBm a 5 GHz (6 OFDM)

Sensibilità :

-96 dBm a 2,4 GHz (1 DSSS)
-92 dBm a 5 GHz (6 OFDM)

Memoria

1 MB incorporato + 4 MB flash esterno
256 kB di RAM

Velocità effettiva dell'applicazione :

UDP: 16Mbps
TCP: 13Mbps

Sicurezza :

WEP
WPA™/WPA2™PSK
WPA2 aziendale
WPA3™ Personale
WPA3™ Aziendale

Sottosistema processore rete Wi -Fi :

802.11 a/b/g/n 2,4 GHz e 5 GHz
Modalità:

Punto di accesso (AP)
Stazione (STA)
Wi-Fi Direct® ⁽ supportato solo su 2,4 GHz)

Protocolli Internet e applicativi:

Server HTTP, mDNS, DNS-SD, DHCP
Stack TCP/IP IPv4 e IPv6
16 socket BSD (TLS v1.2 completamente protetto e SSL 3.0)

Funzionalità di sicurezza multilivello:

Ambienti di esecuzione separati
Sicurezza della rete
Identità e chiave del dispositivo
Motori crittografici dell'acceleratore hardware (AES, DES, SHA/MD5, CRC)
Sicurezza del file system (crittografia, autenticazione, controllo degli accessi)
Programmazione iniziale sicura
Rilevamento manomissione del software
Avvio sicuro
Richiesta di firma del certificato (CSR)
Univoco per coppia di chiavi del dispositivo

Campo di funzionamento:

Intervallo di tensione di alimentazione 2,1 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
Frequenza di frequenza : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

Periferiche ricche:

Telecamera parallela
McASP
I²S
S D/MMC
UART _
SPI
I²C
PWM
ADC

RF-WM-3235A1(S)_B1(S) Scheda tecnica hardware V1.0_20230525

Moduli Wi-Fi serie TI CC32xx
Numero di parte	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
Foto
CIRCUITO INTEGRATO	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	CC3200	CC3200
Nucleo	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz	ARM® Cortex®-M4 da 80 MHz
Antenna	Pad	PCB/imbottitura	Pad	PCB/imbottitura	Chip/IPEX/Pad	Pad	Chip/IPEX/Pad
RAM	256KB	256KB	256KB	256KB	256KB	256KB	256KB
Veloce	4 MB (modulo incorporato)	4 MB (modulo incorporato)	1 MB (IC incorporato) 4 MB (modulo incorporato)	1 MB (IC incorporato) 4 MB (modulo incorporato)	1 MB (IC incorporato) 4 MB (modulo incorporato)	1 MB (modulo incorporato)	1 MB (modulo incorporato)
Protocolli	802.11 a/b/g/n: 2,4 GHz e 5 GHz	802.11 a/b/g/n: 2,4 GHz e 5 GHz	802.11 a/b/g/n: 2,4 GHz e 5 GHz	802.11 a/b/g/n: 2,4 GHz e 5 GHz	802.11 b/g/n: 2,4 GHz	802.11 b/g/n: 2,4 GHz	802.11 b/g/n: 2,4 GHz
Alimentazione elettrica	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V	2,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	Spegnimento: 1 µA Ibernazione: 4,5 µA Sospensione profonda a basso consumo (LPDS): 120 µA Inattivo connesso (MCU in LPDS): 710 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 223 mA	Spegnimento: 1 µA Ibernazione: 4,5 µA Sospensione profonda a basso consumo (LPDS): 120 µA Inattivo connesso (MCU in LPDS): 710 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 223 mA	Spegnimento: 1 µA Ibernazione: 4,5 µA Sospensione profonda a basso consumo (LPDS): 120 µA Inattivo connesso (MCU in LPDS): 710 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 223 mA	Spegnimento: 1 µA Ibernazione: 4,5 µA Sospensione profonda a basso consumo (LPDS): 120 µA Inattivo connesso (MCU in LPDS): 710 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 223 mA	Spegnimento: 1 µA Ibernazione: 4,5 µA Sospensione profonda a basso consumo (LPDS): 135 µA Inattivo connesso (MCU in LPDS): 710 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 223 mA	Ibernazione: 4,0 µA Sospensione profonda a basso consumo (LPDS): 250 µA Inattivo connesso (MCU in LPDS): 825 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 229 mA	Ibernazione: 4,0 µA Sospensione profonda a basso consumo (LPDS): 250 µA Inattivo connesso (MCU in LPDS): 825 µA Traffico RX (MCU attivo): 59 mA Traffico TX (MCU attivo): 229 mA
Massimo. Potenza TX	+18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM)	+18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM)	+18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM)	+18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM)	+18 dBm a 1 DSSS +14,5 dBm a 54 OFDM	+18 dBm a 1 DSSS +14,5 dBm a 54 OFDM	+18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Sensibilità di ricezione	-96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM)	-96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM)	-96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM)	-96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM)	-96 dBm a 1 DSSS -74,0 dBm a 54 OFDM	-96 dBm a 1 DSSS -74,0 dBm a 54 OFDM	-96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Sicurezza	WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Motore crittografico: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Motore crittografico: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Motore crittografico: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, Motore crittografico: (AES, DES, SHA/MD5, CRC)	Sicurezza personale e aziendale WPA2: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), motore di crittografia: AES, DES, 3DES, SHA2, MD5, CRC e checksum; Socket sicuri (SSLv3, TLS1.0, TLS1.1, TLS1.2)	Motore crittografico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum	Motore crittografico: AES, DES e 3DES, SHA2 e MD5, CRC e Checksum
Periferica	PWM, UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela a 8 bit	PWM, UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela a 8 bit	PWM, UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela a 8 bit	PWM, UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela a 8 bit	PWM, UART, I2S, I2C, SPI, SD, ADC, interfaccia parallela a 8 bit	PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaccia per fotocamera parallela a 8 bit	PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaccia per fotocamera parallela a 8 bit
GPIO	27	27	27	27	27	27	27
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃	-55 ℃ ~ +125 ℃
Gamma di trasmissione	200 m (antenna PCB esterna)	150 m	200 m (antenna PCB esterna)	150 m	100 m (antenna a chip)	200 m (antenna PCB esterna)	100 m (antenna a chip)
Dimensione (mm)	20,5x17,5x1,7	25,0x20,5x2,3	20,5x17,5x1,7	25×20,5×2,3	31,0x20,0x2,3	20,5x17,5x2,3	31,0x20,0x2,3
Pacchetto	LGA	LGA	LGA	LGA	Mezzo foro passo 1,27 mm	LGA	Mezzo foro passo 1,27 mm
Funzioni	Wi-Fi a doppia frequenza, 5G a basso consumo, compatibile con TI CC3232MODS	Wi-Fi a doppia frequenza, 5G a basso consumo, compatibile con TI CC3232MODAS	Wi-Fi a doppia frequenza, 5G a basso consumo, compatibile con TI CC3232MODSF	Wi-Fi a doppia frequenza, 5G a basso consumo, compatibile con TI CC3232MODASF	Molteplici modalità di uscita dell'antenna	Consumo energetico ridotto, compatibile con TI CC3200MOD	Basso consumo energetico, supporta i comandi AT
