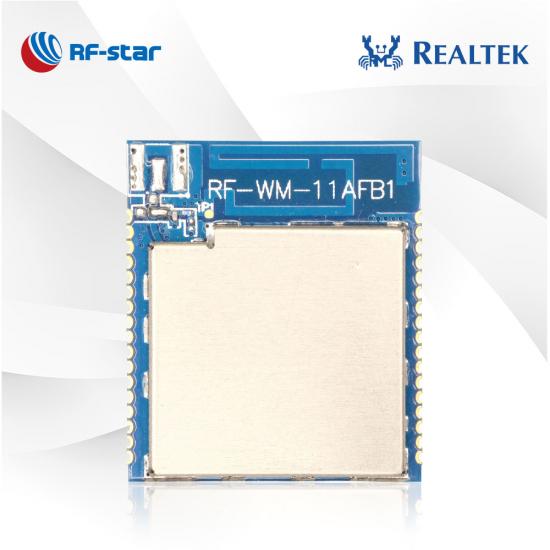

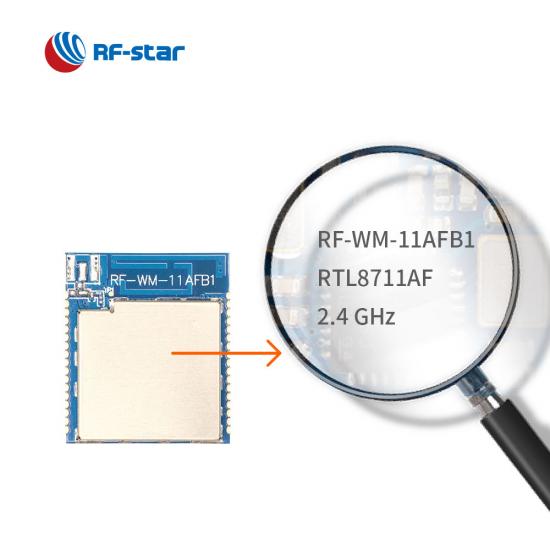

Modulo Wi-Fi Wi-Fi RealTek RTL8711AF RF-WM-11AFB1

RF-WM-11AFB1 è un modulo Wi-Fi destinato ai mercati a bassa potenza. Il modulo con ricche risorse lo rende popolare nelle applicazioni Internet of Things.

  • P/N:

    RF-WM-11AFB1
  • SoC:

    RTL8711AF
  • Processore:

    ARM® Cortex™-M3 (up to 166 MHz)
  • Protocolli:

    2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
  • Frequenza di lavoro:

    2401 MHz ~ 2484 MHz

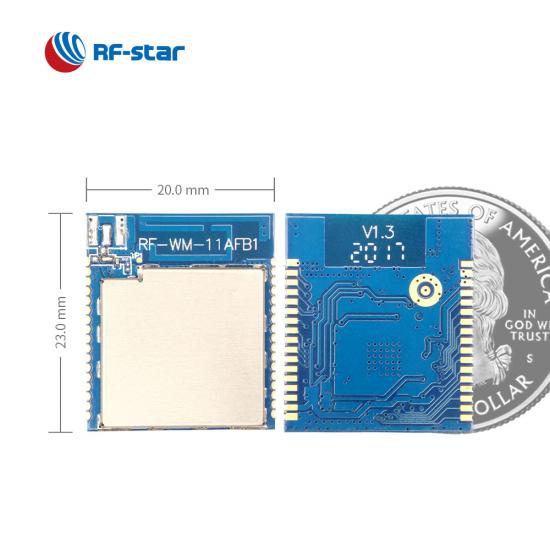

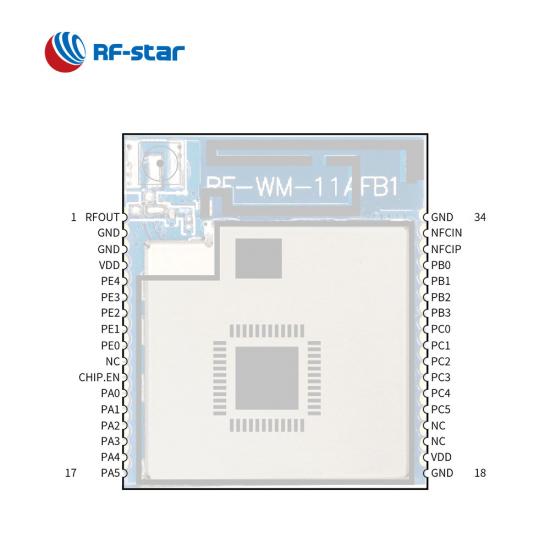

  • Pacchetto (mm):

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
  • Caratteristiche:

    Three RF output modes of PCB, IPEX and half-hole
  • GPIO:

    21
  • massimo Potenza TX:

    +17 dBm (11 Mbps @ CCK)
  • Gamma di trasmissione:

    300 m

RF-WM-11AFB1 è un modulo wireless basato su Realtek RTL8711AF . Il modulo integra WLAN MAC, una banda base WLAN/RF compatibile con 1T1R e funzioni NFC. Il suo MCU principale ARM® Cortex™-M3 da 166 MHz e le maggiori risorse ROM/RAM/flash consentono di gestire una grande quantità di dati. La sua opzione RF consente al modulo nelle applicazioni di avere la possibilità di raggiungere diverse gamme e ridurre il lavoro di sviluppo RF del prodotto finale. Il modulo supporta anche la trasmissione della porta seriale e i comandi AT per l'impostazione dei parametri. Il protocollo supporta la modalità AP, la modalità Station (STA) e la modalità AP+Station.



- Funzioni normali -

Modalità AP:

· SSID e password preimpostati

· Socket opzionale: server UDP o server TDP


modalità STA

· Scansiona il punto caldo

· Connettersi all'hotspot specificato


- Applicazioni -

· Spina intelligente

· Energia intelligente

· Nodi di sensori di rete IP

· Elettrodomestici

· Gateway Internet

· Audio senza fili



- Esposizione del prodotto -


WSoC irresistibile:


  • BRACCIO 166 MHz® Corteccia® -processore M3
  • Potenza di trasmissione:
    • +17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • + 13,5 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • + 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • + 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • sensibilità:
    • -82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • -69 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • -66 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • -63 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • Memoria
    • 1 MB flash
    • 512 kB di RAM
    • 1 MB ROM
  • D al tasso:
    • Frequenza PHY 72,2 Mbps (@ larghezza di banda 40 MHz)
    • Velocità PHY 150 Mbps (@ larghezza di banda 20 MHz)
  • S sicurezza:
    • Wi-Fi WEP, WPA, WPA2, WPS
    • Motore di sicurezza: MD5, SHA-1, SHA2-256, DES, 3DES, AES


Standard supportati:


  • WLAN compatibile con 802.11b/g/n
  • Miglioramento QoS 802.11e (WMM)
  • 802.11i (WPA, WPA2). Servizi di autenticazione a chiave aperta, condivisa e a chiave a coppie
  • Supporto Wi-Fi WPS
  • Supporto diretto Wi-Fi
  • Protocollo TCP/IP leggero


Campo di funzionamento:


  • Intervallo di tensione di alimentazione 3,0 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • F frequenza: 2401 MHz ~ 2484 MHz


Periferiche ricche:


  • SDIO
  • U ARTE
  • SPI
  • I²S
  • I²C
  • NFC
  • PWM


C certificato:


  • R oHS
