RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

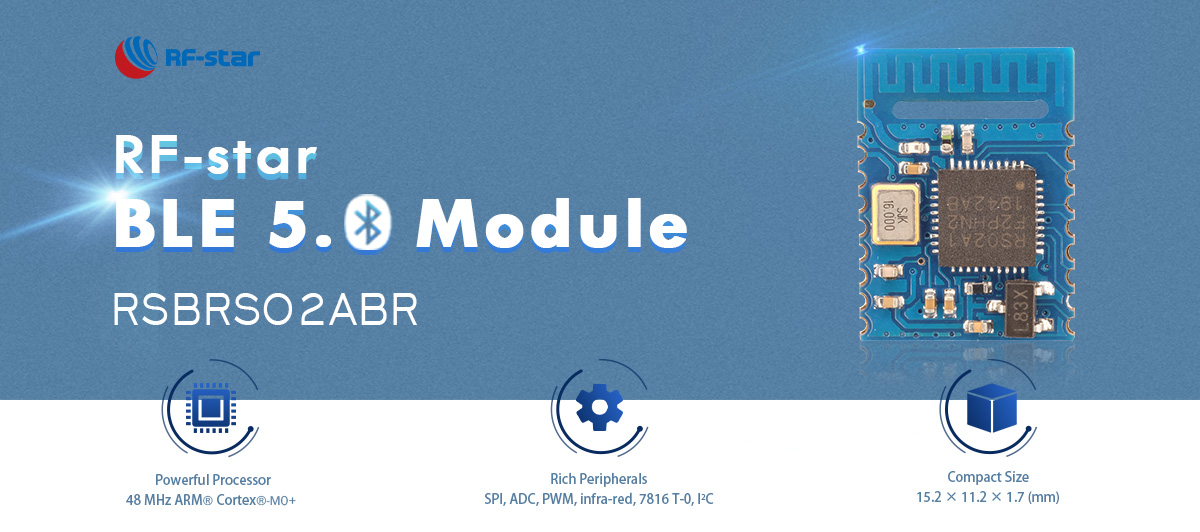

Modulo slave RSBRS02ABR BLE5.0

RSBRS02ABR, un modulo Bluetooth LE 5.0, è progettato per applicazioni convenienti. Le periferiche del 7816 T-0 e gli infrarossi abilitano il modulo della porta seriale applicato nel telecomando della casa intelligente. Inizia lo sviluppo del tuo prodotto con il modulo RSBRS02ABR BLE5.0.

P/N:
RSBRS02ABR
SoC:
RS02A1-B
Processore:
ARM Cortex-M0+ @ 48 MHz
Protocolli:
Bluetooth 5.0 low energy
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):
15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Caratteristiche:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
11
massimo Potenza TX:
+5 dBm
Gamma di trasmissione:
120 m

Richiedi ora

RSBRS02ABR , basato su un SoC RF-star RS02A1-B , è un modulo Bluetooth LE 5.0 monomodale . I vantaggi di questo modulo sono tanti: dimensioni compatte, buone prestazioni di riduzione del rumore, migliore sensibilità e una robusta distanza di trasmissione. È preprogrammato con il protocollo di trasmissione trasparente BLE5.0 con velocità dati incorporata di 2 Mbps , che consente a questo modulo di raggiungere una vasta gamma di applicazioni. Supporta anche la funzione HID, che consente l'utilizzo della connessione automatica.

Modulo slave BLE5.0 Beacon iBeacon RSBRS02ABR

- Trasmissione trasparente (ponte) e protocollo a guida diretta -

· S lava

· Massimo . velocità di trasmissione trasparente: fino a 45,6 kB/s

· Velocità dati : 1 Mbps, 2 Mbps

· Caratteristiche: O TA

· UUID del servizio personalizzato

· Abbinamento _

Trasmissione trasparente (bridge) e protocollo a guida diretta

- Esposizione del prodotto -

SoC wireless:

Processore ARM® Cortex®-M0+, 48 MHz
Potenza TX: da -20 dBm a +5 dBm
Sensibilità: -94 dBm a 1 Mbps
Memoria

-256kB flash
-32 kB di SRAM

Velocità dati: 1 Mbps, 2 Mbps

Protocolli supportati:

Bluetooth 5.0 a basso consumo energetico
Bluetooth 4.2 a basso consumo energetico

Consumo attuale:

5,49 μA in modalità sospensione
132,08 μA a ciclo di trasmissione di 200 ms (disabilita pull-up interno EN)
81,07 μA a ciclo di connessione di 100 ms (disabilita pull-up interno EN)

Campo di funzionamento:

Intervallo di tensione di alimentazione 2,3 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

11 GPIO.
2 UART con CTS/RTS
SPI con master/slave configurabile
I2C con master/slave configurabile
7816 Interfaccia principale T-0
Interfaccia della tastiera
Generatore di infrarossi
PWM
ADC a 9 bit
DMA

Certificati

FCC
SRRC
RoHS

RSBRS02ABR_RSBRS02ABRI Scheda tecnica hardware V1.1_20230724

Moduli BLE serie domestici basati su IC
Numero di parte	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
Foto
CIRCUITO INTEGRATO	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Nucleo	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz
Antenna	PCB	IPEX	PCB	IPEX	PCB
RAM	36KB + 4KB	36KB + 4KB	36KB + 4KB	32KB	32KB
Veloce	256KB	256KB	256KB	256KB	256KB
Protocolli	BLE5.0, BLE 2M FIS	BLE5.0, BLE 2M FIS	BLE5.0, BLE 2M FIS	BLE5.0, BLE 2M FIS	BLE5.0, BLE 2M FIS
Alimentazione elettrica	2,3 V ~ 3,6 V, consigliato a 3,3 V	2,3 V ~ 3,6 V, consigliato a 3,3 V	2,3 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+5 dBm	+5 dBm	+5 dBm	+7 dBm	+7 dBm
Sensibilità di ricezione	-94 dBm a 1 Mbit/s BLE	-94 dBm a 1 Mbit/s BLE	-94 dBm a 1 Mbit/s BLE	-95 dBm a 1 Mbit/s BLE	-95 dBm a 1 Mbit/s BLE
GPIO	11	11	11	13	13
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	110 m	140 m (antenna PCB esterna)	110 m	160 m (antenna PCB esterna)	120 m
Dimensione (mm)	15,2×11,2×2,0	15,2×11,2×2,3	15,2x11,2x1,8	15,2x11,2x2,1	15,2x11,2x1,7
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√
Maglia	×	×	×	×	×
Lungo raggio	×	×	×	×	×
FISICA 2Mbps	√	√	√	√	√
AoA/AoD	×	×	×	×	×
Protocollo UART	Schiavo	Schiavo	Schiavo	Master-slave contemporaneamente	Master-slave contemporaneamente
Funzioni	Piccole dimensioni, elevata velocità di trasmissione trasparente	Realizzabile per antenna esterna, supporto OTA, dimensioni compatte	Piccole dimensioni, elevata velocità di trasmissione trasparente	Realizzabile per antenna esterna, supporto OTA, dimensioni compatte	Supporta la modalità di guida diretta, facile da usare
