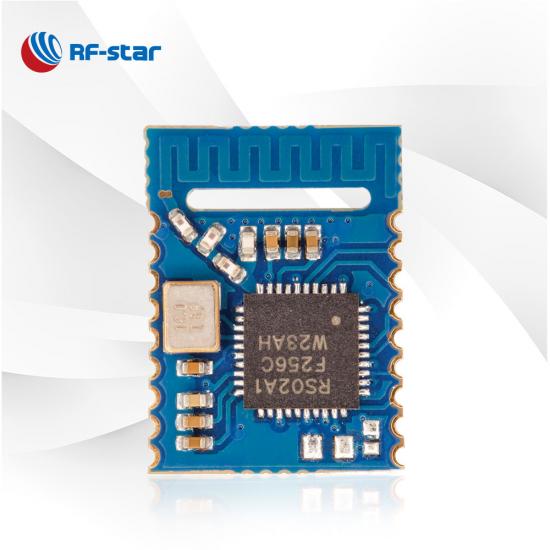

Modulo Bluetooth 5.0 Low Energy ad alte prestazioni RSBRS02AA

RSBRS02AA è un modulo BLE5.0 sviluppato per applicazioni economiche e ad alte prestazioni. Questo modulo con dimensioni robuste supporta la velocità PHY Bluetooth di 2 Mbps. Inizia lo sviluppo del tuo prodotto con il modulo RSBRS02AA BLE.

  • P/N:

    RSBRS02AA

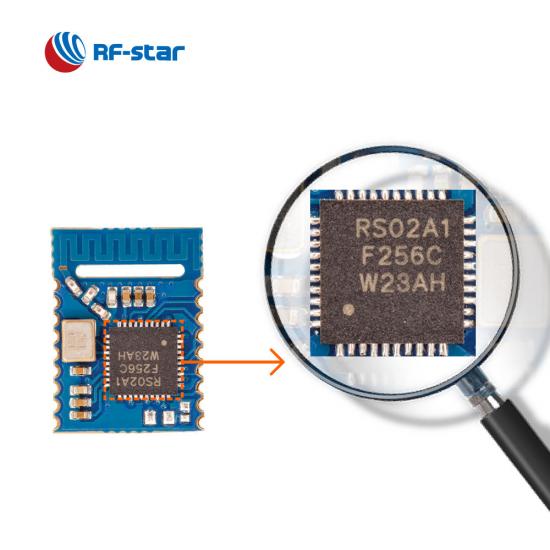

  • SoC:

    RS02A1-A
  • Processore:

    ARM Cortex-M0+ @ 48 MHz
  • Protocolli:

    Bluetooth 5.0 low energy
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

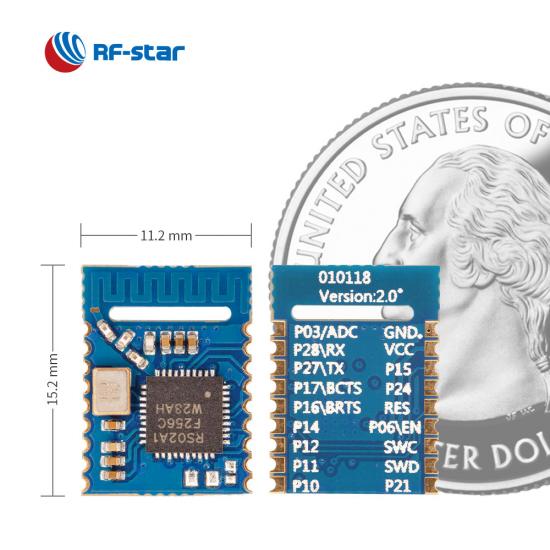

  • Pacchetto (mm):

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin
  • Caratteristiche:

    7816 T-0, infra-red, 2 Mbps data rate
  • GPIO:

    13
  • massimo Potenza TX:

    +7 dBm
  • Gamma di trasmissione:

    150 m

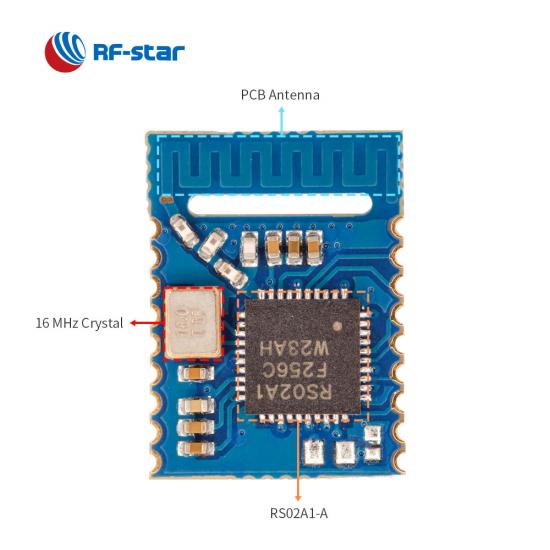

RSBRS02AA è una modalità singola Modulo Bluetooth 5.0 a basso consumo energetico basato su un Stella RF SoC RS02A1-A con dimensioni compatte, buona riduzione del rumore, migliore sensibilità, distanza di trasmissione robusta, elevata affidabilità e funzionalità economica. Il modulo integra un cristallo da 16 MHz, un filtro di adattamento RF, un filtro di potenza e un'antenna PCB F invertita a linea meandro. È riprogrammato con un protocollo di comunicazione dell'interfaccia seriale di facile integrazione con velocità dati di 2 Mbps. Le numerose periferiche e interfacce digitali di RSBRS02AA , come SPI, ADC, PWM, infrarossi, 7816 T-0, I²C e I²S, lo rendono applicabile in molte applicazioni. RSBRS02AA è pin-to-pin compatibile con RSBRS02AI.


· Diversi ruoli: padrone, schiavo, padrone-schiavo, Beacon

· Funzione di connessione multipla: Fino a 5 pomate e 1 master

· Massimo velocità di trasmissione trasparente: fino a 45,6 kB/s

· Velocità dati: 1 Mbps, 2 Mbps

· Caratteristiche: OTA, osservatore

· Servizio personalizzato UUID

· Accoppiamento


· Attrezzature sanitarie · Serrature intelligenti

· Raccolta di energia · Dispositivi di input umani

· Accesso passivo senza chiave (PKE) · Attrezzatura sportiva

SoC senza fili:


  • Processore ARM® Cortex®-M0+, 48 MHz
  • Potenza TX: da -20 dBm a +5 dBm
  • Sensibilità: -95 dBm @ 1 Mbps
  • Memoria
    • -256 kB flash
    • -32 kB SRAM
  • Velocità dati: 1 Mbps, 2 Mbps



Protocolli supportati:


  • Bluetooth 5.0 a bassa energia
  • Bluetooth 4.2 a bassa energia




Consumo attuale:


  • 6,94 μA in modalità di sospensione
  • 64,0 μA con ciclo di trasmissione di 200 ms (abilita pull-up interno EN)
  • 95,83 μA con ciclo di connessione di 100 ms (abilita pull-up interno EN)


Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C



Periferiche ricche:


  • 13 GPIO.
  • 2 UART con controllo di flusso hardware
  • 2 SPI con master/slave configurabili
  • 2 I²C con master/slave configurabili
  • I²S
  • 7816 Interfaccia principale T-0
  • Interfaccia della tastiera
  • Generatore di infrarossi
  • PWM
  • ADC a 10 bit
  • Termometro
  • DMA



Certificati:


  • SRRC
  • RoHS
