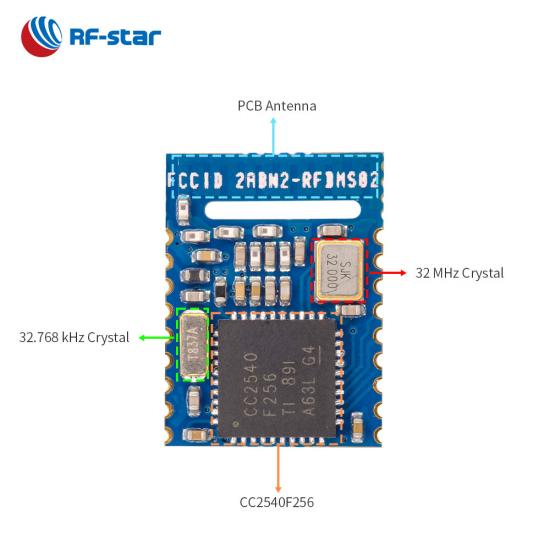

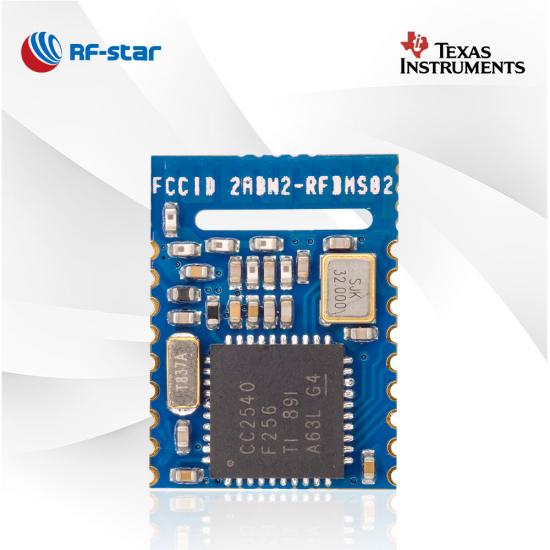

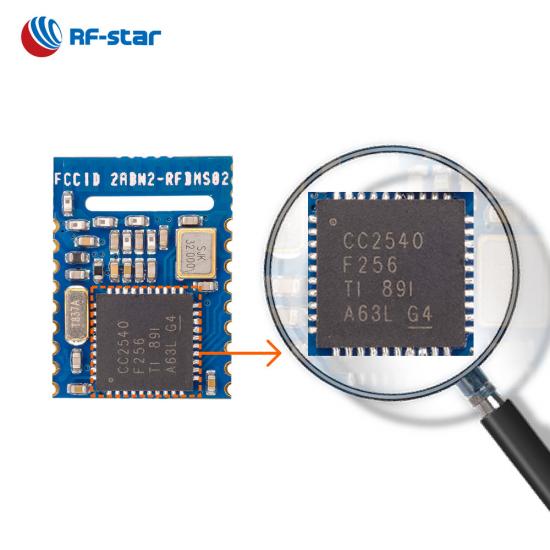

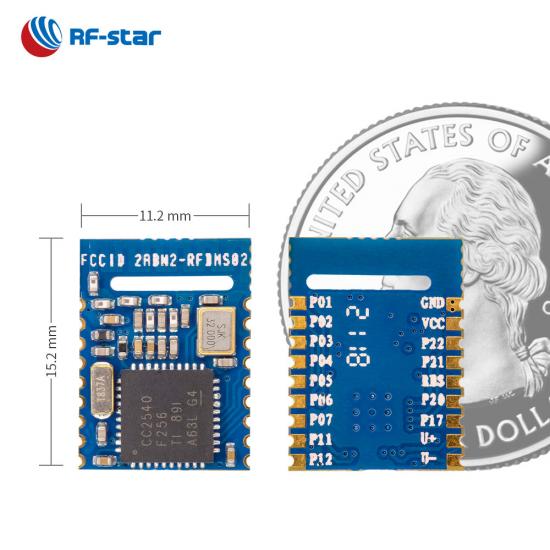

RF-BM-S02 è un modulo basato sul SoC Bluetooth 4.2 Low Energy CC2540 di Texas Instruments . Come SoC senior, si basa su un core 8051 a basso consumo. Il modulo integra un cristallo da 32 MHz, un cristallo da 32,768 kHz, un balun LC e un'antenna PCB a F invertita ad alte prestazioni. Questo modulo può essere utilizzato in molte applicazioni che necessitano di USB. Il pacchetto 15.2 * 11.2 è il pacchetto più popolare tra i design RF-star, supporta pin-2-pin compatibile con una serie di design di moduli BLE. Preprogrammato con il protocollo BLE master o slave, il modulo BLE può essere utilizzato per la trasmissione trasparente e diretta.
- Protocollo BLE 4.2 di trasmissione trasparente (bridge) -
- Protocollo a guida diretta -
· Ruoli del modulo: slave, master
· Parametri regolabili: velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...
