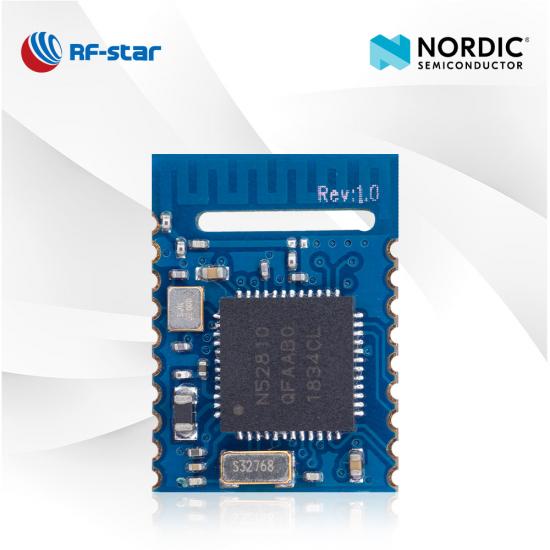

Modulo Bluetooth 5.0 integrato con chip Nordic nRF52810 RF-BM-ND08C

RF-BM-ND08C è un modulo Bluetooth 5.0 Low Energy sviluppato per i requisiti di alta affidabilità, alte prestazioni, dimensioni compatte ed estrema efficienza energetica dei prodotti IoT alimentati a batteria. È un modulo ideale per applicazioni con usi meno complessi. Inizia lo sviluppo del tuo prodotto con il modulo BLE RF-BM-ND08C nRF52810.

  • P/N:

    RF-BM-ND08C
  • SoC:

    nRF52810
  • Processore:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolli:

    Bluetooth 5.0 low energy
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
  • Caratteristiche:

    ANT, 2.4 GHz proprietary, Slave/Beacon Mode
  • GPIO:

    16
  • massimo Potenza TX:

    +4 dBm
  • Gamma di trasmissione:

    80 m

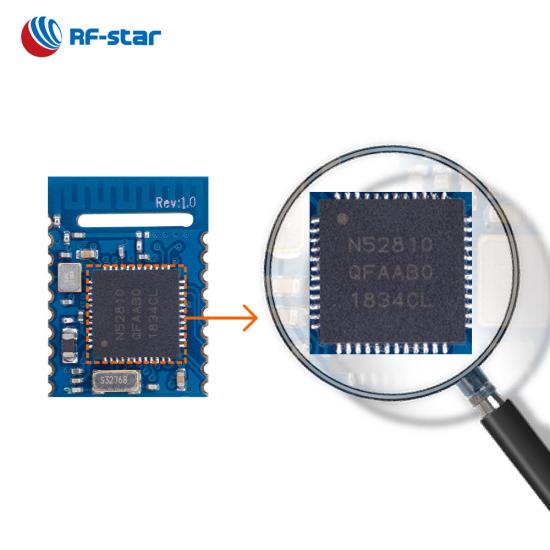

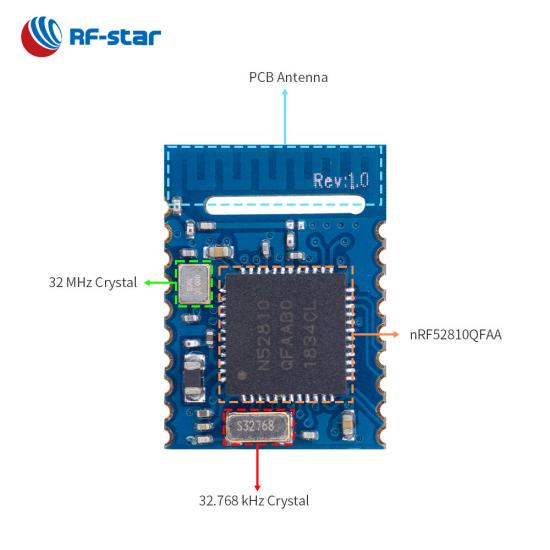

RF-BM-ND08C è un modulo RF basato sul versatile SoC Nordic Bluetooth LE5.0 nRF52810 con un processore ARM® Cortex®-M4 a 32 bit. Integra un cristallo da 32,768 kHz e 32 MHz, un filtro LC, un adattamento dell'antenna e opzioni di antenna di un'antenna PCB a F invertita a linea di meandro e un'interfaccia a mezzo foro per più possibilità di utilizzo. Supporta lo stack BLE v5.0 inclusa la funzionalità ad alta velocità da 2 Mbps. Presenta un consumo energetico estremamente basso, una distanza di connessione robusta e compatta e un'affidabilità rigida. Le numerose periferiche e interfacce digitali di RF-BM-ND08C, come PDM, PWM, UART, SPI, I²C e ADC a 12 bit, lo rendono applicabile in un'ampia gamma di applicazioni, ad esempio beacon BLE, dispositivi medici, dispositivi indossabili e dispositivi di connettività, ecc.

Modulo Bluetooth 5.0 con chip Nordic nRF52810 RF-BM-ND08C

Processore potente

RF-BM-ND08C è un modulo Bluetooth5.0 Low Energy con un potente processore ARM® Cortex®-M4 a 32 bit da 64 MHz.

Modalità alternative di uscita dell'antenna

Il modulo BLE nRF52810 denominato RF-BM-ND08C dispone di due opzioni di antenna: un'antenna PCB a F invertita con linea di meandro e un'interfaccia RF a mezzo foro.

Ricche periferiche e interfacce

Il modulo nRF52810 dispone di numerose periferiche e interfacce digitali come NFC-A, PDM, PWM, UART, SPI, I2C, I2S e ADC a 12 bit.

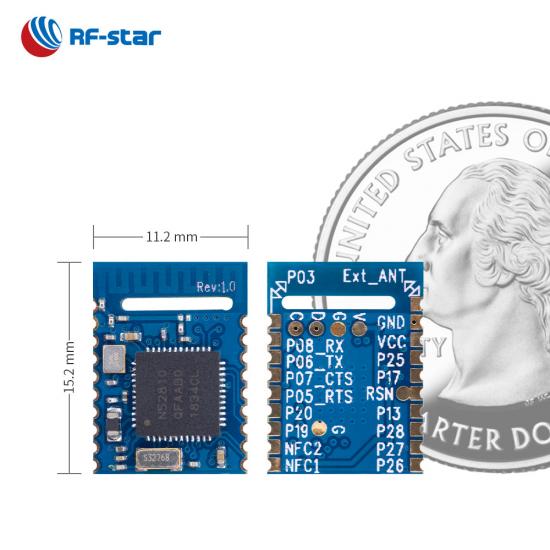

Taglia piccola

È il più piccolo dei moduli della serie nRF52810 con un contenitore a semiforo per timbro da 15,2 mm x 11,2 mm x 1,78 mm.

Protocollo UART

Ricche funzioni con OTA, solo slave


- Protocollo di trasmissione trasparente  (bridge) -

·  Diversi ruoli: schiavo, Faro

·Massimo. velocità di trasmissione trasparente: fino a 46 kB/s

· Caratteristiche:O TA, autenticazione

Il modulo BLE nRF52810 supporta il protocollo di trasmissione trasparente (bridge).


Risorsa di riferimento:

Quante modalità di lavoro possono supportare i prodotti della serie Nordic BLE?

SoC wireless:


  • Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
  • Potenza TX: da -20 dBm a +4 dBm
  • Sensibilità in modalità BLE: -96 dBm
  • Memoria
    • -192KB flash
    • -24KB di RAM
  • Velocità dati: 1 Mbps, 2 Mbps


Protocolli supportati:


  • Bluetooth 5.0 a basso consumo energetico
  • FORMICA
  • Proprietario da 2,4 GHz


Consumo attuale:


  • 2,62 μA in modalità sospensione
  • 70,33 μA a ciclo di trasmissione di 200 ms
  • 64,72 μA con ciclo di connessione di 50 ms

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:


  • ADC a 12 bit, 200 ksps
  • 16 GPIO
  • PWM a 4 canali
  • Interfaccia microfono digitale (PDM)
  • Master/slave SPI
  • Master/slave I²C
  • UART (CTS/RTS)


Certificato:


  • SRRC


Modulo BLE serie NORDIC nRF52
Numero di parte RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
CIRCUITO INTEGRATO nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Nucleo ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz
Antenna PCB/imbottitura Pad Interfaccia PCB/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia PCB/mezzo foro Interfaccia IPEX/mezzo foro PCB
RAM 24KB 24KB 24KB 24KB 24KB 64KB 64KB 64KB
Veloce 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
Protocolli BLE5.3, Proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, BLE 2M PHY, proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, proprietario, ANT, NFC BLE5.3, proprietario, ANT, NFC BLE5.3, proprietario, ANT, NFC
Alimentazione elettrica 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm
Sensibilità di ricezione -97 dBm a 1 Mbit/s BLE -97 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 30 metri 40 m (antenna PCB esterna) 75 m 100 m (antenna PCB esterna) 80 m 80 m 110 m (antenna PCB esterna) 90 m
Dimensione (mm) 7,0x9,0x2,0 7,0x7,0x2,0 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3
Pacchetto DFN con passo da 0,6 mm DFN con passo da 0,6 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth × × × × ×
Lungo raggio × × × × × × × ×
FISICA 2Mbps
AoA/AoD × × × × × × × ×
Protocollo UART Schiavo Schiavo Schiavo Schiavo Schiavo Master-slave contemporaneamente, un master-slave Master-slave contemporaneamente, un master-slave Master-slave contemporaneamente, un master-slave
Funzioni Dimensione ultra piccola, alta efficacia Dimensioni ultra-piccole, alta efficacia, fattibile per antenna esterna Alta compatibilità, alta efficacia Connettore IPEX ad alta efficacia per un design dell'antenna più esterno Consumo energetico inferiore, elevata efficacia Dimensioni compatte per più applicazioni Realizzabile per antenne esterne con portata di trasmissione più lunga Alta compatibilità
