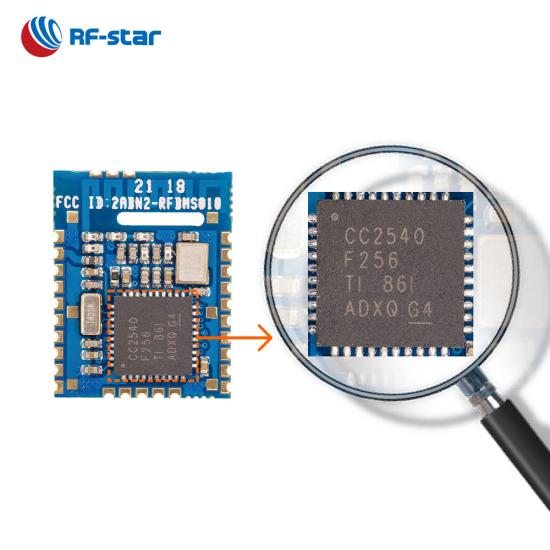

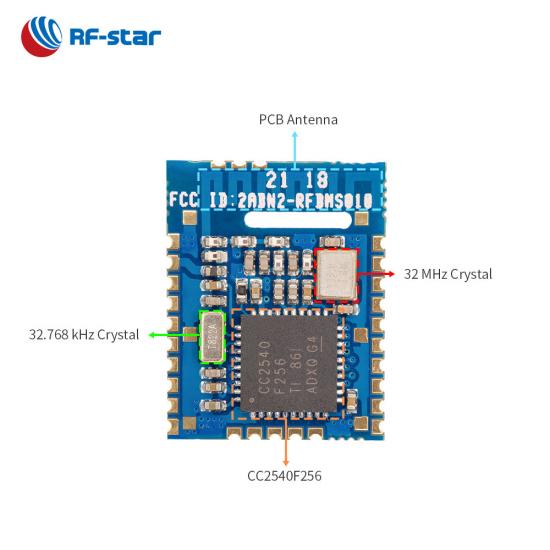

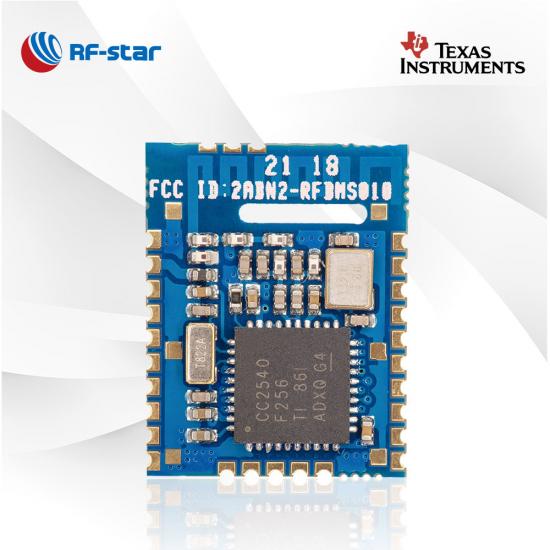

RF-BM-S01 è un modulo BLE4.2 basato sul SoC TI CC2540 . Il modulo Bluetooth 4.2 Low Energy di prima generazione si basa su un core 8051 e integra un cristallo da 32 MHz, un cristallo da 32,768 kHz, un balun LC e un'antenna PCB a F invertita ad alte prestazioni. Questo modulo è la scelta migliore per l' applicazione dongle USB , che semplifica la connessione tra un dispositivo BLE e lo smartphone. Questo modulo CC2540 può essere preprogrammato con il protocollo BLE master o slave. Oltre alla modalità di trasmissione trasparente, il protocollo BLE supporta anche la modalità a guida diretta.
Periferica ricca
Il modulo TI CC2540 BLE 4.2 dispone di numerose periferiche e interfacce digitali come ADC, IR, USB, UART, DMA.
Antenna PCB ad alte prestazioni
RF-BM-S01 con un'antenna PCB a linea di meandro integrata può offrire prestazioni RF migliori e ridurre i costi del progetto.
Buona compatibilità
Grazie alla serie SoC TI CC254X (CC2540 e CC2541), il modulo Bluetooth 4.2 RF-BM-S01 è compatibile in package, pin e periferiche con ogni altra serie.

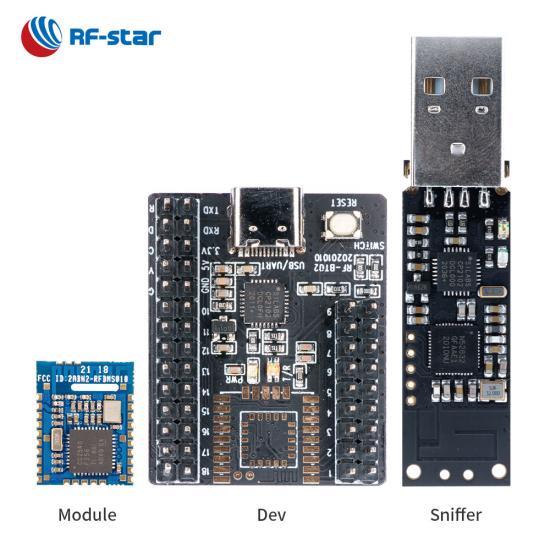

Pinboar della scheda di test intuitiva
I moduli della serie CC2540 sono dotati di una bacheca di test BLE intuitiva che consente agli sviluppatori di effettuare alcuni test.
- Protocollo di trasmissione trasparente (bridge) -
- Protocollo a guida diretta -
· Ruoli del modulo: slave, master
· Parametri regolabili: velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...
Risorsa di riferimento:
Bacheca della scheda di test per il modulo serie TI (CC2540 CC2541 CC2640)
