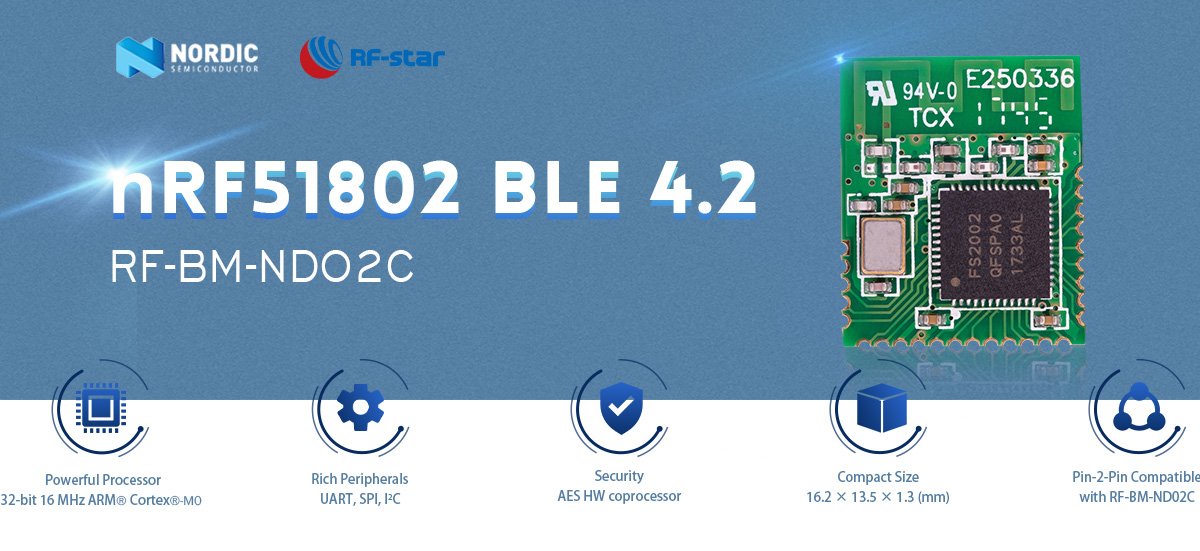

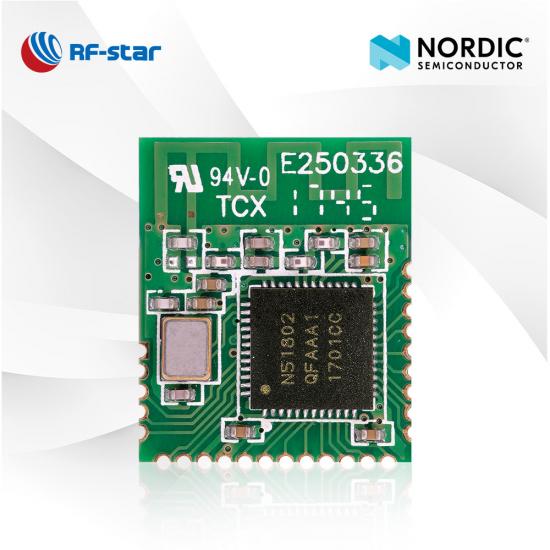

Modulo BLE4.2 alimentato a batteria con chip SoC nordico nRF51802 RF-BM-ND02C

RF-BM-ND02C è un modulo BLE4.2 sviluppato per i requisiti di alta affidabilità e alte prestazioni dei prodotti IoT alimentati a batteria. Questo modulo nRF51802 dalle dimensioni robuste soddisfa le esigenze di un'ampia gamma di applicazioni. Inizia la tua progettazione con il modulo BLE RF-BM-ND02C nRF51802.

  • P/N:

    RF-BM-ND02C
  • SoC:

    nRF51802
  • Processore:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protocolli:

    Bluetooth 4.2 low energy
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Caratteristiche:

    PCB onboard antenna
  • GPIO:

    24
  • massimo Potenza TX:

    +4 dBm
  • Gamma di trasmissione:

    80 m

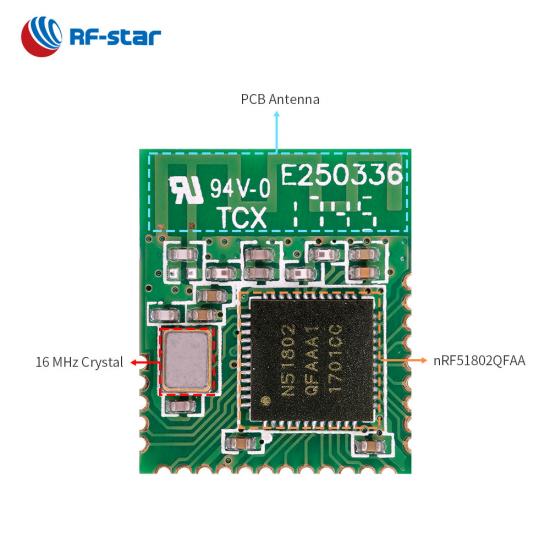

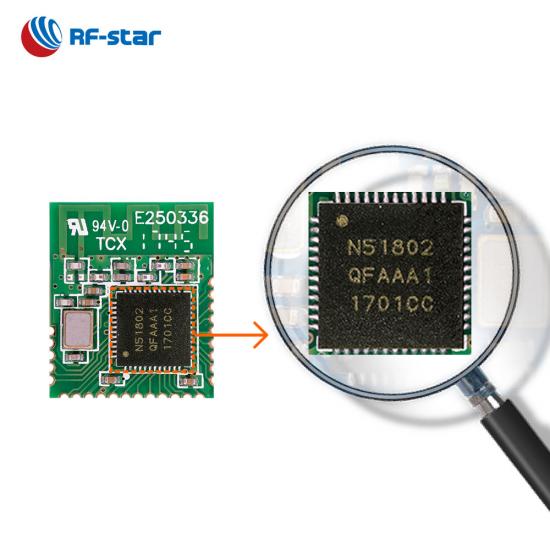

RF-BM-ND02C è un modulo Bluetooth 4.2 a basso consumo basato sul SoC nordico nRF51802 . Integra il processore principale ARM® Cortex®-M0 a 32 bit e 16 MHz, un cristallo da 16 MHz, un filtro LC e un'antenna PCB a F invertita a linea di meandro. ND02C può essere preprogrammato con SPI master/slave, I²C master e UART per una programmazione semplice. Questo modulo ricetrasmettitore presenta dimensioni compatte, un lungo raggio di trasmissione, alta affidabilità e consumo energetico estremamente basso. Il pacchetto stick per timbri con passo da 1,27 mm consente un facile assemblaggio e una progettazione PCB economica.


Modulo BLE4.2 con chip Nordic SoC nRF51822 RF-BM-ND02C

Ricche periferiche e interfacce

Il modulo nRF51802 RF-BM-ND02C dispone di numerose periferiche e interfacce digitali come UART, SPI e I2C.

Buona compatibilità

RF-BM-ND02C è compatibile pin-2-pin con il modulo Nordic nRF51822 RF-BM-ND02.

Dimensioni compatte

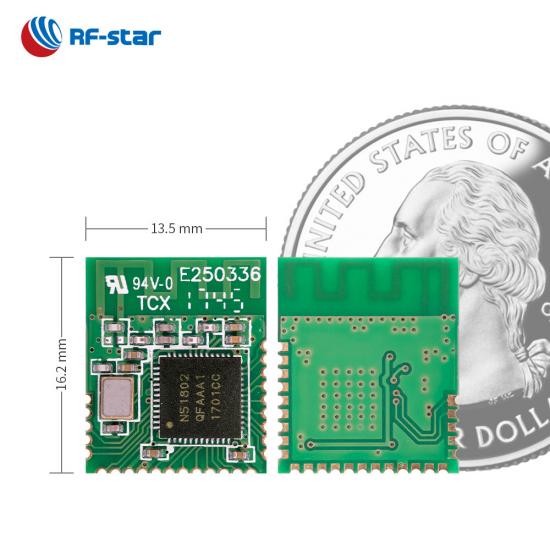

Il modulo BLE4.2 è disponibile in un pacchetto a mezzo foro per timbro da 16,2 mm x 13,5 mm x 1,3 mm, che è il più piccolo tra i moduli BLE della serie Nordic nRF51.

Alta sicurezza

Il coprocessore HW Advanced Encryption Standard (AES) del modulo protegge i dati crittografati in uno stato sicuro.

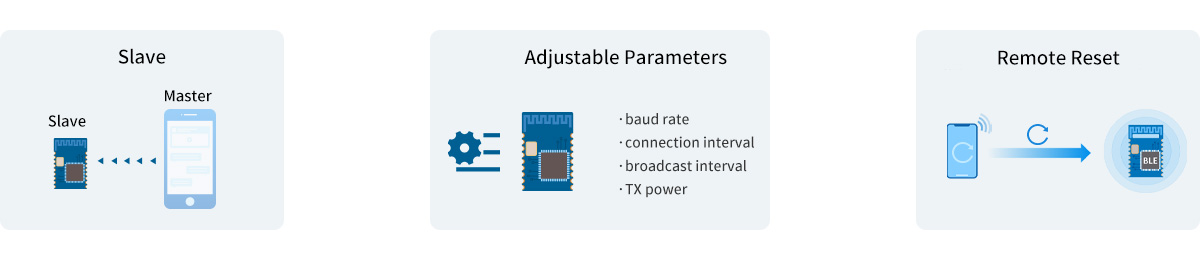

- Protocollo di trasmissione trasparente  (bridge) -

· Schiavo

·  Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

·  Ripristino remoto

RF-BM-ND02C Supporta il protocollo di trasmissione trasparente (bridge) -


SoC wireless:


  • Processore ARM® Cortex®-M0 a 32 bit da 16 MHz
  • Potenza TX: da -20 dBm a +4 dBm
  • Sensibilità in modalità BLE: -93 dBm
  • Memoria
    • -256KB flash
    • -16KB di RAM


Protocolli supportati:


  • Bluetooth 4.2 a basso consumo energetico


Consumo attuale:


  • 0,3 μA ~ 0,4 μA in modalità sospensione (EN disabilitato)
  • 0,14 mA ~ 0,54 mA con ciclo di trasmissione di 250 ms
  • 0,41 mA con ciclo di connessione di 100 ms

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:


  • ADC a 10 bit
  • 24 GPIO
  • Master/slave SPI
  • Maestro I²C
  • UART (CTS/RTS)


Certificati:


  • SRRC
  • BQB


Moduli BLE serie NORDIC nRF51
Numero di parte RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
Foto
CIRCUITO INTEGRATO nRF51802 nRF51822 nRF51822
Nucleo ARM® Cortex®-M0 da 16 MHz ARM® Cortex®-M0 da 16 MHz ARM® Cortex®-M0 da 16 MHz
Antenna PCB PCB PCB
RAM 16KB 16KB 16KB
Veloce 256KB 256KB 256KB
Protocolli BLE4.2, proprietario BLE4.2, proprietario BLE4.2, proprietario
Alimentazione elettrica 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +4 dBm +4 dBm +4 dBm
Sensibilità di ricezione -91 dBm a 1 Mbit/s BLE -93 dBm a 1 Mbit/s BLE -93 dBm a 1 Mbit/s BLE
GPIO 22 22 29
Temperatura di lavoro -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
Temperatura di conservazione -40℃ ~ +85℃ -40℃ ~ +85℃ -40℃ ~ +85℃
Gamma di trasmissione 50 metri 50 metri 55 m
Dimensione (mm) 16,2×13,5×1,3 16,2×13,5×1,3 24,8x15,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth × × ×
Lungo raggio × × ×
FISICA 2Mbps × × ×
AoA/AoD × × ×
Protocollo UART Schiavo Schiavo Schiavo
Funzioni Piccole dimensioni, alto rapporto costo-efficacia Piccole dimensioni, trasmissione trasparente Tutti gli IO
