RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

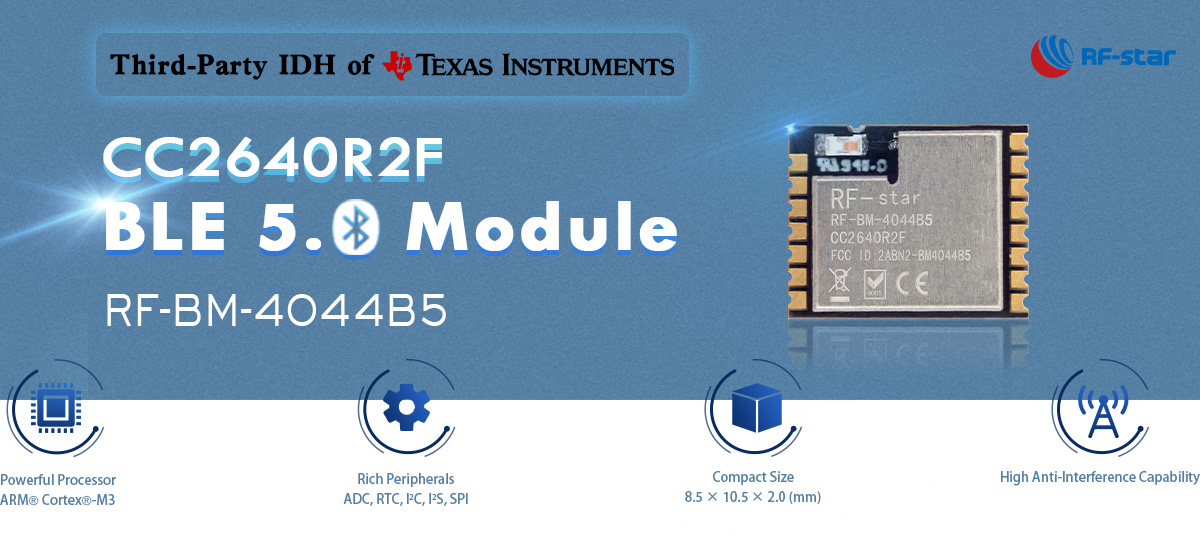

Modulo Bluetooth 5.0 a basso consumo energetico CC2640R2FRSM RF-BM-4044B5

RF-BM-4044B5 è un modulo CC2640R2F che supporta lo stack Bluetooth 5.0 Low Energy. Le dimensioni ridotte del pacchetto stick per timbri con passo da 1,27 mm con protezione lo rendono attraente in qualsiasi progetto di applicazione con vincoli di spazio. Credi che il modulo BLE RF-BM-4044B5 CC2640R2F diventerà uno dei punti salienti del tuo progetto.

P/N:
RF-BM-4044B5
SoC:
CC2640R2FRSM
Processore:
ARM® Cortex®-M3
Protocolli:
Bluetooth 5.0 low energy
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):
8.5 × 10.5 × 2.0, half-hole, 1.27 pitch, 16-pin
Caratteristiche:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
massimo Potenza TX:
+2 dBm
Gamma di trasmissione:
50 m

Richiedi ora

RF-BM-4044B5 è un modulo BLE5.0 basato sul SoC Texas Instruments CC2640R2FRSM e progettato in base ai pin RF-BM-4044B4 . Il potente core ARM Cortex-M3 e il controller del sensore a bassissimo consumo di CC2640 rendono il modulo altamente affidabile e ad alte prestazioni. Il modulo con schermatura metallica migliora l'elevata capacità anti-interferenza. È costituito da un cristallo da 24 MHz, un cristallo da 32,768 kHz, un filtro LC e un'opzione di antenna con chip e interfaccia a mezzo foro. Le modalità di uscita dell'antenna consentono al modulo di esternalizzare l'antenna ottimizzata per le applicazioni. Le periferiche ADC, SPI, I²C, I²S lo offrono per raggiungere una gamma più ampia di casi d'uso. La cosa più importante è che il modulo Bluetooth seriale può essere preprogrammato con un protocollo di trasmissione trasparente, che ne consente un'applicazione più semplice nelle applicazioni con l'MCU principale.

Modulo Bluetooth 5.0 a basso consumo energetico CC2640R2FRSM

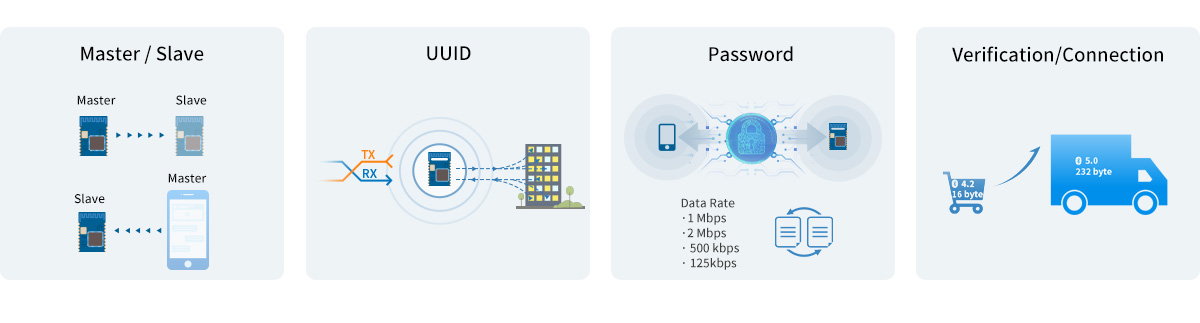

- Protocollo di trasmissione trasparente (bridge) BLE 5.0 -

· Ruolo singolo di schiavo, Ruolo singolo di padrone

· UUID del servizio personalizzato

· Password di connessione

· Velocità dati : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Pacchetti di estensione pubblicitaria

Il modulo RF-BM-4044B5 supporta la trasmissione trasparente BLE 5.0

- Protocollo BLE 4.2 di trasmissione trasparente (bridge) -

· Diversi ruoli: schiavo, padrone, padrone-schiavo

· Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

· Password di connessione

Il modulo RF-BM-4044B5 supporta la trasmissione trasparente BLE 4.2

Risorse correlate:

Modulo Bluetooth 5.0 con chip di livello automobilistico CC2640R2F-Q1

Differenze tra TI CC2640R2L e CC2640R2F

I moduli wireless RFSTAR CC2640R2F supportano la piattaforma IoT Ali Cloud Link

Bacheca della scheda di test per il modulo serie TI (CC2540 CC2541 CC2640)

SoC wireless:

Processore ARM® Cortex®-M3
Potenza TX: da -21 dBm a +2 dBm
Sensibilità in modalità BLE: -97 dBm
Memoria

-128kB flash
-28 kB di SRAM

Velocità dati: 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

Protocolli supportati:

Bluetooth 4.2 a basso consumo energetico
Bluetooth 5.0 a basso consumo energetico

Consumo attuale:

2,02 μA in modalità sospensione
108,76 μA a ciclo di trasmissione di 200 ms (disabilita il pull-up EN interno)
497,41 μA a ciclo di connessione di 30 ms (disabilita il pull-up EN interno)

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC a 12 bit
10 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

Certificato:

RF-BM-4044B4_4044B5 Scheda tecnica hardware V1.1_20230526

Moduli BLE serie TI CC264x
Numero di parte	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Foto
CIRCUITO INTEGRATO	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Nucleo	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz
Antenna	PCB	PCB	PCB	PCB	PCB	Interfaccia chip/mezzo foro	Interfaccia chip/mezzo foro	IPEX	PCB
RAM	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
Veloce	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
Protocolli	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Alimentazione elettrica	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Sensibilità di ricezione	-97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY
GPIO	31	31	13	31	31	10	10	10	10
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	110 m @ 1M PHY 160 m @ LE PHY codificato	100 m @ 1M PHY 150 m @ LE PHY codificato	60 m @ 1M PHY 90 m @ LE PHY codificato	70 m @ 1M PHY 100 m @ LE PHY codificato	80 m @ 1M PHY 110 m @ LE PHY codificato	Antenna chip 30 m @ 1M PHY 60 m @ LE codificato PHY	Antenna chip 20 m a 1 M PHY 50 m a PHY codificato LE	Antenna PCB esterna 110 m @ 1M PHY 150 m @ LE PHY codificato	60 m @ 1M PHY 90 m @ LE PHY codificato
Dimensione (mm)	23,5x17,0x2,2	23,5x17,0x2,2	15,2x11,2x1,7	23,5x17,0x1,7	23,5x17,0x1,7	10,5x8,5x2,0	8,0x8,0x1,5	15,2x11,2x2,1	16,6x11,2x1,7
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√	√	√	√
Maglia Bluetooth	√	×	×	×	×	×	×	×	×
Lungo raggio	√	√	√	√	√	√	√	√	√
FISICA 2Mbps	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
Protocollo UART	Master-slave contemporaneamente	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo
Funzioni	Elevate prestazioni anti-interferenza	Grado AEC-Q100, elevate prestazioni anti-interferenza	Elevato rapporto costo-efficacia	Elevato rapporto costo-efficacia	31 GPIO per applicazioni più disponibili	Piccole dimensioni, cuscinetti bifacciali	Dimensione ultra piccola	Realizzabile per antenne esterne	Elevata stabilità
