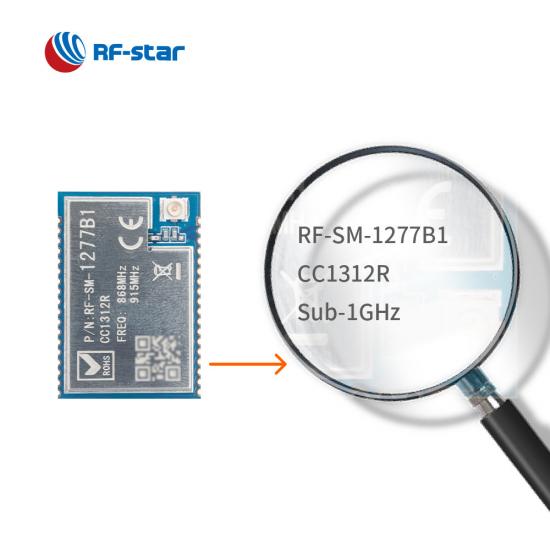

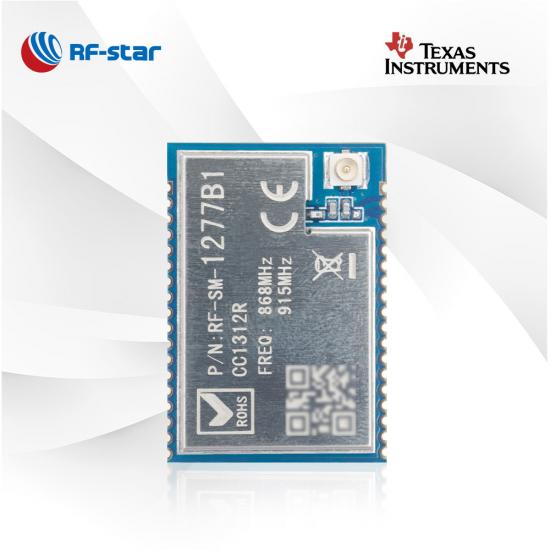

CC1312R Modulo Sub-1G che supporta 868 MHz 915 MHz 920 MHz RF-SM-1277B1

  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz

CC1312R Modulo Sub-1G che supporta 868 MHz 915 MHz 920 MHz RF-SM-1277B1

RF-SM-1277B1 è un modulo sub-1GHz che funziona alla frequenza di 779 MHz ~ 930 MHz, particolarmente riconosciuto per trasmettitori e ricetrasmettitori da 868 MHz a 915 MHz. È ampiamente utilizzato in requisiti elevati con trasmissione a lungo raggio e basso consumo energetico. RF-SM-1277B1 sarà una buona scelta da inserire nei tuoi dispositivi finali.

  • P/N:

    RF-SM-1277B1

  • SoC:

    CC1312R

  • Processore:

    48 MHz Arm® Cortex®-M4F

  • Protocolli:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Frequenza di lavoro:

    779 MHz ~ 930 MHz

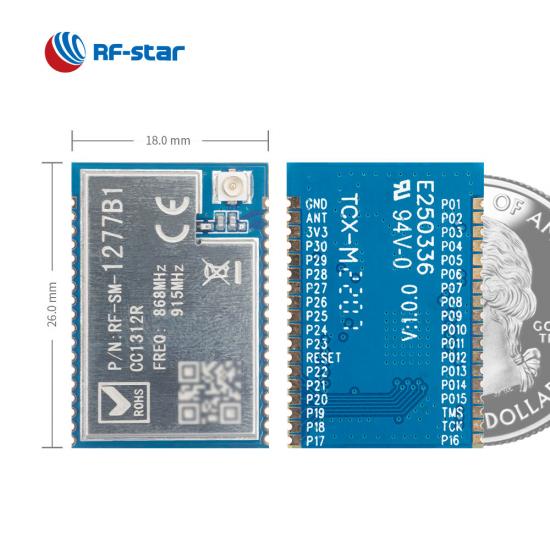

  • Pacchetto (mm):

    26.0 x 18.0 x 2.3

  • Caratteristiche:

    All GPIOs are lead out

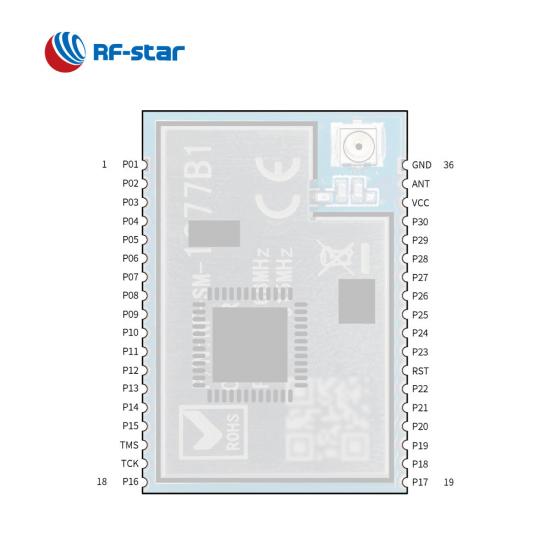

  • GPIO:

    30

  • massimo Potenza TX:

    +14 dBm

  • Gamma di trasmissione:

    1000 m
Richiedi ora

RF-SM-1277B1 un modulo Sub-1G basato su TI CC1312R , il nucleo principale di Arm® Cortex®-M4F a 48 MHz consente l'integrazione del modulo in un'ampia serie di applicazioni, come sensori, reti intelligenti e lettura automatica dei contatori, wireless sistemi di allarme e sicurezza e controllo remoto a lungo raggio. Il modulo Sub-1GHz che copre le frequenze più diffuse come 868 MHz , 915 MHz e 920 MHz  supporta anche il protocollo Wi-SUN, il che significa che può essere utilizzato in applicazioni industriali più complesse. La potenza TX  fino a  14 dBm e le opzioni di uscita RF di IPEX e pin RF a mezzo foro  consentono al modulo di raggiungere una copertura di trasmissione più lunga.


CC1312R Modulo sub-1 GHz RF-SM-1277B1

Protocolli multipli

Il modulo CC1312R supporta IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, sistemi proprietari e TI 15.4-Stack (Sub-1 GHz).

Ampia frequenza radio

Per la frequenza di lavoro da 790 MHz a 930 MHz si possono raggiungere le frequenze centrali: 868 MHz, 915 MHz e 920 MHz.

Antenna esterna

L'abbinamento dell'antenna e l'opzione per la modalità di uscita RF (connettore dell'antenna IPEX e interfaccia RF a mezzo foro) ti rendono flessibile per connettere il tuo dispositivo.

Periferiche ricche

Tutti i pin delle periferiche digitali possono essere instradati a qualsiasi GPIO e sono disponibili queste interfacce, tra cui ADC, UART, SPI, I2C, I2S, RTC.

Memoria più grande rispetto a CC1310

· 352 KB di flash programmabile nel sistema
· 256 KB di ROM per protocolli e libreria
· 8 KB di SRAM per cache (o come RAM per uso generico)
· 20 KB di SRAM a bassissima dispersione



- Caratteristiche  -

· Wi-SUN NWP

· Antenna esterna

· Periferiche ricche

· Frequenza:  779 MHz ~ 930 MHz

Funzionalità del modulo RF-SM-1277B1 Sub-1G

Risorsa di riferimento:

Confronto tra  il modulo Sub-1G RF-SM-1277B1 e RF-SM-1277B2 basato sull'MCU CC1312

RF-star Implementa la tecnologia Wi-SUN

SoC wireless :

  • Processore ARM®  Cortex® -M4F da 48 MHz
  • Potenza TX: fino a +14 dBm
  • Sensibilità:
    • –121 dBm in modalità a lungo raggio
    • -110 dBm a 50 kbps
  • Memoria
    • 352kB flash
    • SRAM da 88kB

Caratteristiche:

  • Sicurezza AES-128
  • 30 GPIO


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Frequenza: 779 MHz ~ 930 MHz



Periferiche ricche:

  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificati :

  • CE
  • RoHS
  • Portata
Moduli Sub-1G serie TI CC131x
Numero di parte RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CIRCUITO INTEGRATO CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX Interfaccia a mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia a mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro
RAM 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
Veloce 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolli Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz~527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz~527 MHz 779 MHz ~ 930 MHz
Massimo. Potenza TX +20 dBm +20 dBm +14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilità di ricezione –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE –121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna) 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick)
Dimensione (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5×9,0×1,8 22,0×14,0×1,8 26,0x18,0x2,3 26,0x18,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
Funzioni Wireless M-Bus, raccolta di energia Agricoltura intelligente, controllo dei sensori Smart grid, monitoraggio e controllo industriale Supporta DMM, raggio di trasmissione più lungo Supporta DMM, raggio di trasmissione più lungo Antenna PCB integrata Dimensioni ultra ridotte, realizzabili per antenne esterne Spina i perni per un facile inserimento Portata di trasmissione più lunga Portata di trasmissione più lunga
