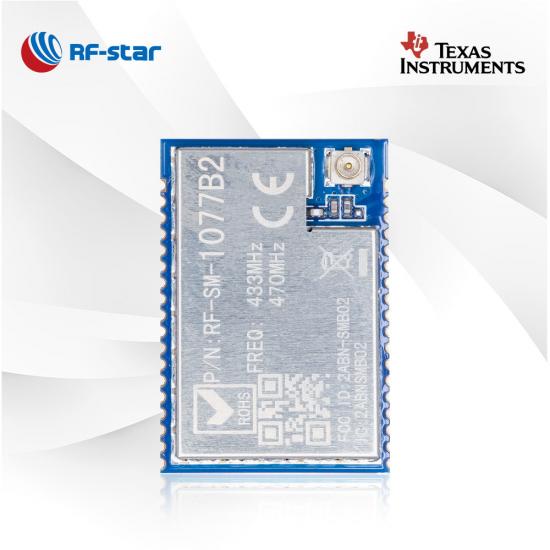

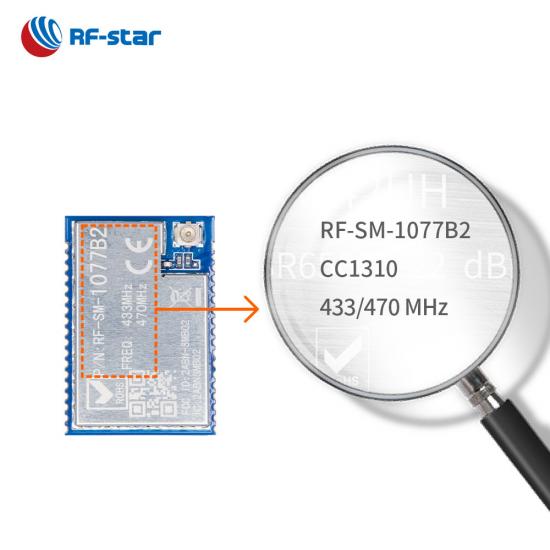

CC1310 Modulo Sub-1G Gamma 433 MHz e 470 MHz RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

CC1310 Modulo Sub-1G Gamma 433 MHz e 470 MHz RF-SM-1077B2

RF-SM-1077B2 è un modulo inferiore a 1GHz che funziona alla frequenza di 433 MHz. Il modulo Sub-1G è rivolto ad applicazioni alimentate con requisiti di lungo raggio e basso consumo energetico. È ampiamente utilizzato nel mercato del monitoraggio dei sensori. Scegli il trasmettitore e ricetrasmettitore CC1310 da 433 MHz per semplificare i tuoi dispositivi di monitoraggio.

  • P/N:

    RF-SM-1077B2

  • SoC:

    CC1310

  • Processore:

    48 MHz Arm® Cortex®-M3

  • Protocolli:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Frequenza di lavoro:

    431 MHz ~ 527 MHz

  • Pacchetto (mm):

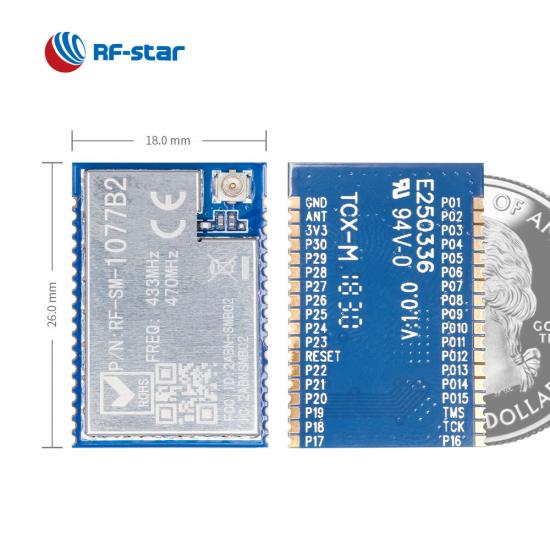

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Caratteristiche:

    All GPIOs are lead out

  • GPIO:

    30

  • massimo Potenza TX:

    +15 dBm

  • Gamma di trasmissione:

    1500 m
Richiedi ora

RF-SM-1077B2 è un wireless  Sub-1Gmodulo  che supportala radiofrequenza 433 MHz e 470 MHz . Questo modulo ricetrasmettitore è basato su TI CC1310 e il processore principale Arm® Cortex®-M3 da 48 MHz gli consente di funzionare principalmente a risparmio energetico. È integrato con un cristallo da 24,0 MHz, un balun, un filtro passa-banda, un adattamento dell'antenna e un'opzione antenna del connettore dell'antenna IPEX e dell'interfaccia a mezzo foro. La potenza TX fino a15 dBmconsente di raggiungere una copertura di trasmissione più lunga. E' anche il modulo seriale con molti parametri da impostare. Il modulo CC1310 RF-SM-1077B2 è una delle migliori scelte peri sistemi e le applicazioni wireless a bassa potenza con spaziatura tra i canali da 50 khz a 5 mhz.


Modulo CC1310 sub-1 GHz RF-SM-1077B2

Processore potente

Il modulo RF-SM-1077B2 Sub-1G è progettato per un ricetrasmettitore RF flessibile a bassissima potenza con un potente microcontrollore ARM® Cortex®-M3 da 48 MHz.

Frequenza continua

Per la frequenza di lavoro da 431 MHz a 527 MHz, è possibile soddisfare le frequenze centrali: 433 MHz, 470 MHz e 500 MHz.

Modalità di uscita RF flessibili

Come RF-SM-1077B1, RF-SM-1077B2 ha due modalità di uscita RF che includono sia il connettore dell'antenna IPEX che l'interfaccia RF a mezzo foro.

Periferiche ricche

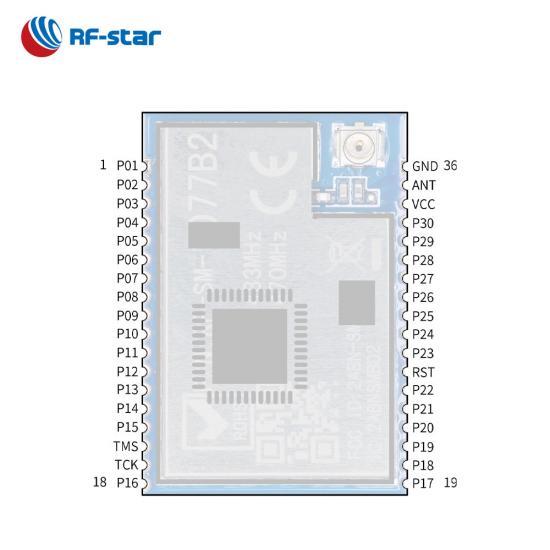

Tutti i pin delle periferiche digitali possono essere instradati a qualsiasi GPIO e sono disponibili queste interfacce, tra cui ADC, UART, SPI, I2C, I2S, RTC.


  Protocollo UART

  Cambia la frequenza radio: 33 MHz, 470 MHz, 500 MHz.

  Modificare la velocità di trasmissione dei dati: 625 bps, 50 Kbps, 200

  Kbps.



· Impostare i parametri: Potenza TX, Baud rate, Canale

· Richiesta RSSI e indirizzo MAC

· Acquisizione ADC abilitata

· Frequenza: 433 MHz, 470 MHz, 500 MHz

Caratteristiche del modulo CC1310 sub-1G RF-SM-1077B2

Risorsa di riferimento:

Modulo sub 1GHz a bassissimo consumo RF-SM-1277B1/B2



SoC wireless :


  • Processore ARM®  Cortex® -M3 da 48 MHz
  • Potenza TX: fino a +15 dBm
  • Sensibilità :
    • -124 dBm in modalità a lungo raggio
    • -110 dBm a 50 kbps
  • Memoria
    • 128kB flash
    •  SRAM da 8kB
  • Velocità dati :
    • 625 pb
    • 50 kbps
    • 200 kbps



Caratteristiche:


  • Un titolo ES-128
  • 30 GPIO

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Frequenza di frequenza : 431 MHz ~ 527 MHz



Periferiche ricche:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificati :


  • CE
  • ROHS _
  • R ciascuno


Moduli Sub-1G serie TI CC131x
Numero di parte RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto Da definire
CIRCUITO INTEGRATO CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX Interfaccia a mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia a mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro
RAM 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
Veloce 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolli Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz~527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz~527 MHz 779 MHz ~ 930 MHz
Massimo. Potenza TX +20 dBm +20 dBm +14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilità di ricezione –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE –121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna) 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick)
Dimensione (mm) 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5×9,0×1,8 22,0×14,0×1,8 26,0x18,0x2,3 26,0x18,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
Funzioni Wireless M-Bus, raccolta di energia Agricoltura intelligente, controllo dei sensori Smart grid, monitoraggio e controllo industriale Supporta DMM, raggio di trasmissione più lungo Supporta DMM, raggio di trasmissione più lungo Antenna PCB integrata Dimensioni ultra ridotte, realizzabili per antenne esterne Spina i perni per un facile inserimento Portata di trasmissione più lunga Portata di trasmissione più lunga
