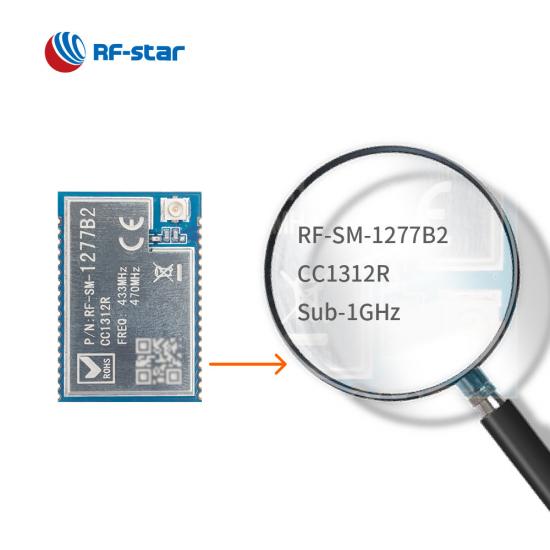

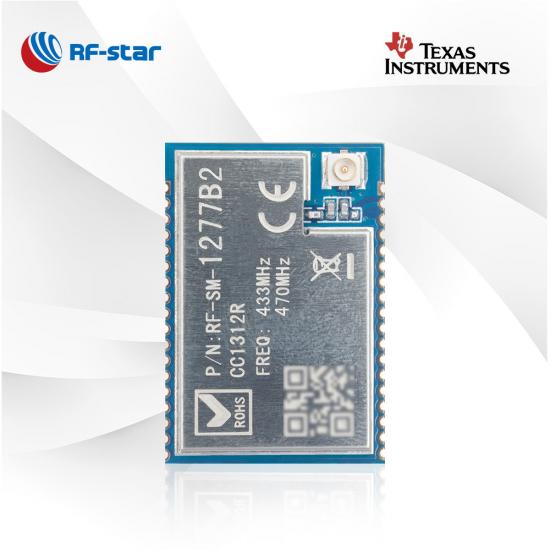

Modulo CC1312R che supporta 433 MHz 450 MHz RF-SM-1277B2

  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency

Modulo CC1312R che supporta 433 MHz 450 MHz RF-SM-1277B2

RF-SM-1277B2 è un modulo Sub-1G che funziona con la frequenza 431 MHz ~ 537 MHz. Il modulo CC1312R può essere utilizzato nel mercato dei sensori. Scegli RF-SM-1277B2 per migliorare la distanza di trasmissione e facilitare la progettazione dei prodotti finali.

  • P/N:

    RF-SM-1277B2

  • SoC:

    CC1312R

  • Processore:

    48 MHz Arm® Cortex®-M4F

  • Protocolli:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Frequenza di lavoro:

    431 MHz ~ 527 MHz

  • Pacchetto (mm):

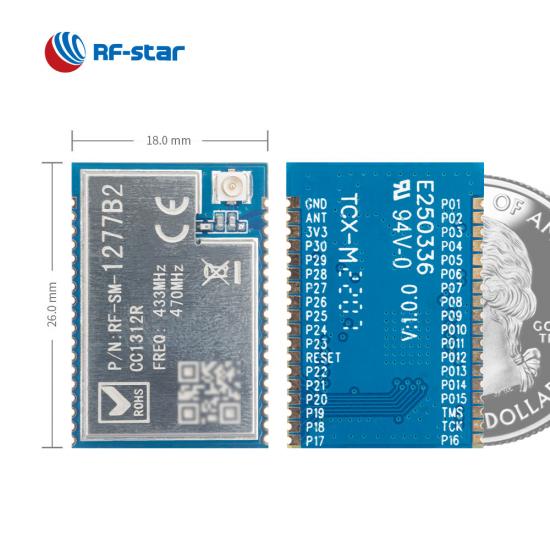

    26.0 x 18.0 x 2.3

  • Caratteristiche:

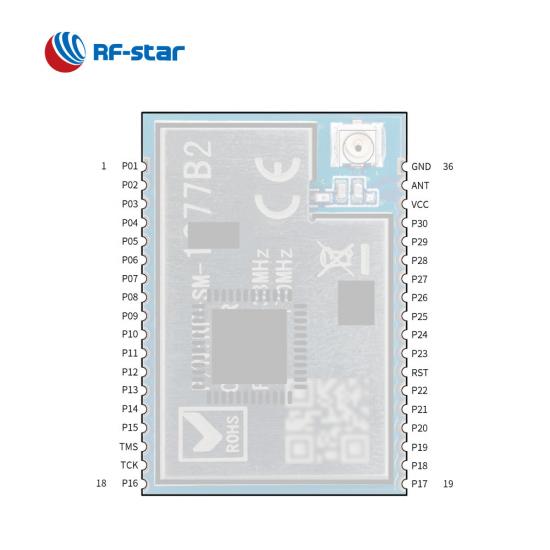

    All GPIOs are lead out

  • GPIO:

    30

  • massimo Potenza TX:

    +13 dBm

  • Gamma di trasmissione:

    1000 m
Richiedi ora

RF-SM-1277B2  è un modulo Sub-1G che supporta la frequenza 433 MHz e 450 MHz . L'IC principale è  TI CC1312R , il suo processore principale Arm® Cortex®-M4F da 48 MHz consente al modulo RF una trasmissione a lungo raggio e un consumo energetico estremamente basso. L'opzione dell'antenna del  connettore dell'antenna IPEX  e l'interfaccia a mezzo foro consentono al cliente di scegliere la modalità di uscita del segnale RF. La potenza TX arriva fino a  13 dBm , il che consente al modulo di raggiungere una copertura di trasmissione più lunga e di essere facilmente integrato nel controller del sensore, nell'illuminazione stradale intelligente, nell'automazione degli edifici, ecc. Il modulo CC1312R supporta anche il protocollo di trasmissione trasparente, in modo da poter usarlo per semplificare il carico di lavoro di progettazione.

CC1312R Modulo sub-1 GHz RF-SM-1277B2

Protocolli multipli

Il modulo CC1312R supporta IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, sistemi proprietari e TI 15.4-Stack (Sub-1 GHz).

Ampia frequenza radio

Per la frequenza di lavoro da 431 MHz a 527 MHz, è possibile soddisfare le frequenze centrali: 433 MHz, 470 MHz e 500 MHz.

Antenna esterna

L'abbinamento dell'antenna e l'opzione per la modalità di uscita RF (connettore dell'antenna IPEX e interfaccia a mezzo foro) ti rendono flessibile per connettere il tuo dispositivo.

Periferiche ricche

Tutti i pin delle periferiche digitali possono essere instradati a qualsiasi GPIO e sono disponibili queste interfacce, tra cui ADC, UART, SPI, I2C, I2S, RTC.

Memoria più grande rispetto a CC1310

· 352 KB di flash programmabile nel sistema
· 256 KB di ROM per protocolli e libreria
· 8 KB di SRAM per cache (o come RAM per uso generico)
· 20 KB di SRAM a bassissima perdita


- Caratteristiche  -

· Wi-SUN NWP

· Antenna esterna

· Periferiche ricche

· Frequenza:  431 MHz ~ 527 MHz

Funzionalità del modulo RF-SM-1277B2 Sub-1G



Risorsa di riferimento:

Confronto tra  il modulo Sub-1G RF-SM-1277B1 e RF-SM-1277B2 basato sull'MCU CC1312


SoC wireless :


  • Processore ARM®  Cortex® -M4F da 48 MHz
  • Potenza TX: fino a +13 dBm
  • Sensibilità:
    • –121 dBm in modalità a lungo raggio
    • -110 dBm a 50 kbps
  • Memoria
    • 352kB flash
    • SRAM da 88kB

Caratteristiche:


  • Sicurezza AES-128
  • 30 GPIO

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Frequenza: 431 MHz ~ 527 MHz


Periferiche ricche:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificati :


  • CE
  • RoHS
  • Portata
Moduli Sub-1G serie TI CC131x
Numero di parte RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CIRCUITO INTEGRATO CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX Interfaccia a mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia a mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro
RAM 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
Veloce 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolli Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz~527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz~527 MHz 779 MHz ~ 930 MHz
Massimo. Potenza TX +20 dBm +20 dBm +14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilità di ricezione –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE –121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna) 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick)
Dimensione (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5×9,0×1,8 22,0×14,0×1,8 26,0x18,0x2,3 26,0x18,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
Funzioni Wireless M-Bus, raccolta di energia Agricoltura intelligente, controllo dei sensori Smart grid, monitoraggio e controllo industriale Supporta DMM, raggio di trasmissione più lungo Supporta DMM, raggio di trasmissione più lungo Antenna PCB integrata Dimensioni ultra ridotte, realizzabili per antenne esterne Spina i perni per un facile inserimento Portata di trasmissione più lunga Portata di trasmissione più lunga
