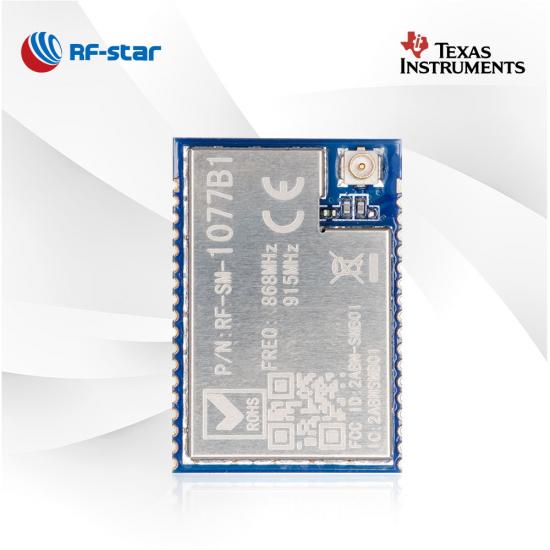

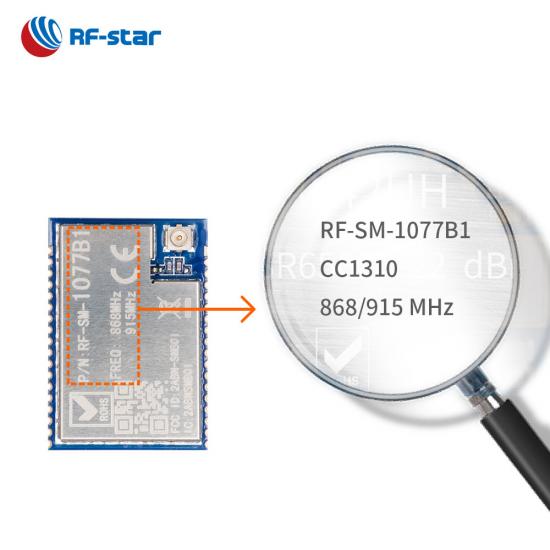

Modulo Sub-1G CC1310 che supporta 868 MHz e 915 MHz RF-SM-1077B1

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

Modulo Sub-1G CC1310 che supporta 868 MHz e 915 MHz RF-SM-1077B1

RF-SM-1077B1 è un modulo CC1310 che funziona con una frequenza inferiore a 1 GHz che supporta 868 MHz e 915 MHz. Il modulo Sub-1G è destinato ad applicazioni a lungo raggio e a basso consumo energetico. È ampiamente utilizzato nel mercato del monitoraggio dei sensori. Scegli il ricetrasmettitore e ricetrasmettitore da 868 MHz - 915 MHz RF-SM-1077B1 per semplificare i tuoi dispositivi finali.

  • P/N:

    RF-SM-1077B1

  • SoC:

    CC1310

  • Processore:

    48 MHz Arm® Cortex®-M3

  • Protocolli:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Frequenza di lavoro:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz

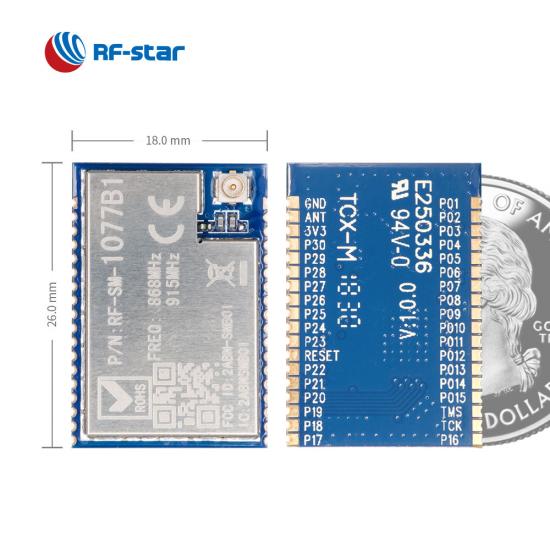

  • Pacchetto (mm):

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Caratteristiche:

    All GPIOs are lead out

  • GPIO:

    30

  • massimo Potenza TX:

    +14 dBm

  • Gamma di trasmissione:

    1500 m
Richiedi ora

RF-SM-1077B1 è un modulo trasmettitore e ricevitore da 868 MHz - 915 MHz  . Questo modulo sub-1G è basato su TI CC1310 e il processore principale Arm® Cortex®-M3 da 48 MHz consente al modulo di gestire la trasmissione dei dati con un consumo energetico estremamente basso. È integrato con un cristallo da 24,0 MHz, un balun, un filtro passa-banda, un adattamento dell'antenna e un'opzione antenna del connettore dell'antenna IPEX e dell'interfaccia a mezzo foro. La potenza TX arriva fino a 14 dBm con il protocollo RF-star, che consente al modulo di raggiungere una copertura più lunga della trasmissione, gentilmente adattato in sistemi di allarme e sicurezza wireless, applicazioni di raccolta di energia, reti intelligenti e lettura automatica dei contatori, ecc.


Modulo CC1310 sub-1GHz che supporta frequenze da 790 MHz a 930 MHz RF-SM-1077B1

Processore potente

Basato su TI CC1310, il modulo RF-SM-1077B1 Sub-1G è progettato per un ricetrasmettitore RF flessibile a bassissima potenza con un potente microcontroller ARM® Cortex®-M3 da 48 MHz.

Frequenza continua

Per la frequenza di lavoro da 790 MHz a 930 MHz si possono raggiungere le frequenze centrali: 868 MHz, 915 MHz e 920 MHz.

Protocollo UART

Cambia la frequenza radio: 868 MHz, 915 MHz e 920 MHz. Modificare la velocità di trasmissione dei dati: 625 bps, 50 Kbps, 200 Kbps.

Periferiche ricche

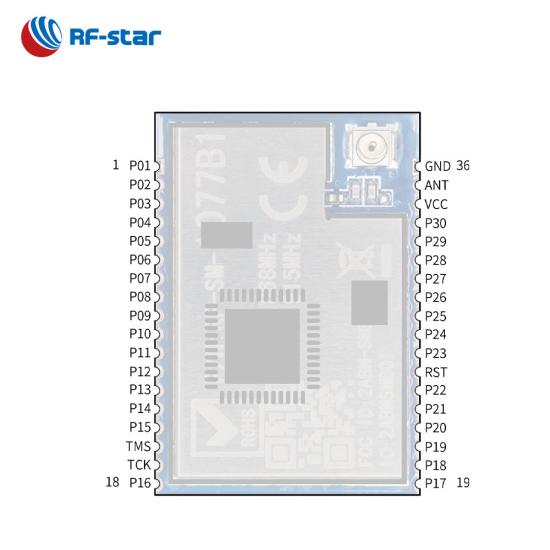

Tutti i pin delle periferiche digitali possono essere instradati a qualsiasi GPIO e sono disponibili queste interfacce, tra cui ADC, UART, SPI, I2C, I2S, RTC.

Modalità di uscita RF flessibili

Puoi scegliere il connettore dell'antenna IPEX o il pin RF a mezzo foro per soddisfare il tuo progetto.




· Impostare i parametri: Potenza TX, Baud rate, Canale

· Richiesta RSSI e indirizzo MAC

· Acquisizione ADC abilitata

· Frequenza: 868  MHz, 915 MHz e 920 MHz.

Caratteristiche del modulo sub-1G CC1310

SoC wireless :


  • Processore ARM®  Cortex® -M3 da 48 MHz
  • Potenza TX: fino a +14 dBm
  • Sensibilità :
    • -124 dBm in modalità a lungo raggio
    • -110 dBm a 50 kbps
  • Memoria
    • 128kB flash
    •  SRAM da 8kB
  • Velocità dati :
    • 625 pb
    • 50 kbps
    • 200 kbps

Caratteristiche:


  • Un titolo ES-128
  • 30 GPIO


Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Frequenza di frequenza : 718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz


Periferiche ricche:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificati :


  • CE
  • ROHS _
  • R ciascuno
Moduli Sub-1G serie TI CC131x
Numero di parte RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto Da definire
CIRCUITO INTEGRATO CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX Interfaccia a mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia a mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro
RAM 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
Veloce 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolli Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz~527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz~527 MHz 779 MHz ~ 930 MHz
Massimo. Potenza TX +20 dBm +20 dBm +14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilità di ricezione –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE –121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna) 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick)
Dimensione (mm) 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5×9,0×1,8 22,0×14,0×1,8 26,0x18,0x2,3 26,0x18,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
Funzioni Wireless M-Bus, raccolta di energia Agricoltura intelligente, controllo dei sensori Smart grid, monitoraggio e controllo industriale Supporta DMM, raggio di trasmissione più lungo Supporta DMM, raggio di trasmissione più lungo Antenna PCB integrata Dimensioni ultra ridotte, realizzabili per antenne esterne Spina i perni per un facile inserimento Portata di trasmissione più lunga Portata di trasmissione più lunga
