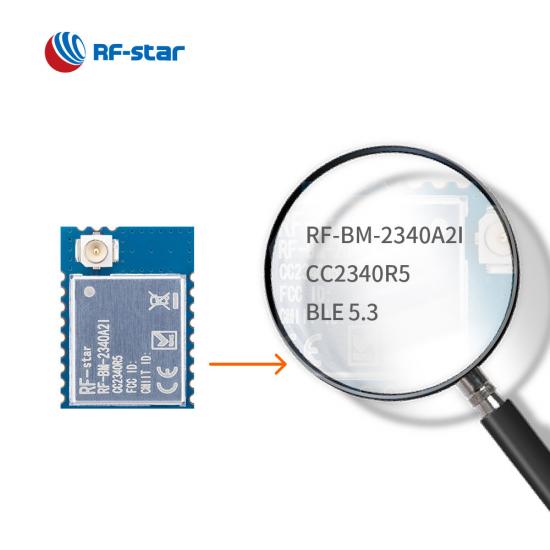

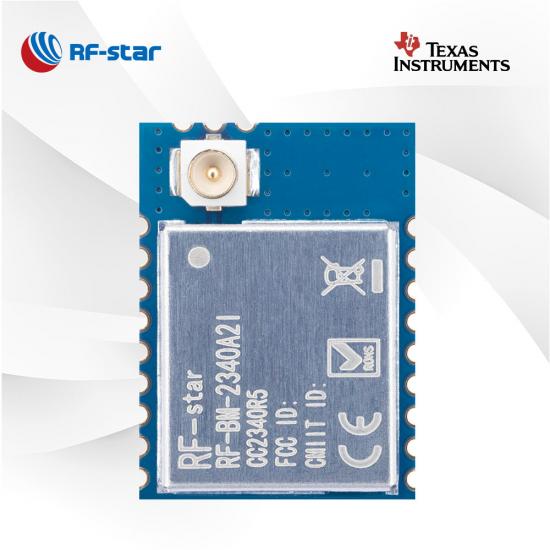

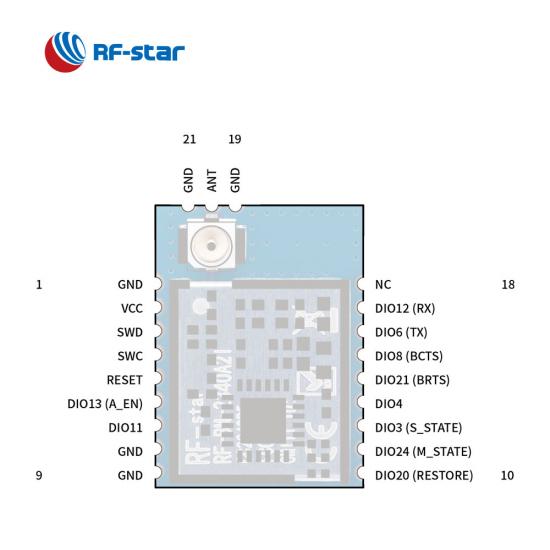

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

Modulo compatto multiprotocollo CC2340R5 RF-BM-2340A2I con IPEX

Il modulo multiprotocollo RF-BM-2340A2I integrato con CC2340R5 4*4 IC è una versione con connettore IPEX ad alte prestazioni di RF-BM-2340A2, dotato di antenna esterna realizzabile e dimensioni ridotte per soddisfare i requisiti di dimensioni compatte e portata di trasmissione del tuo progetto. Scorri verso il basso o invia un'e-mail di richiesta per ulteriori informazioni sul modulo CC2340R5.

  • P/N:

    RF-BM-2340A2I
  • SoC:

    CC2340R5
  • Processore:

    48 MHz ARM® Cortex®-M0+
  • Protocolli:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

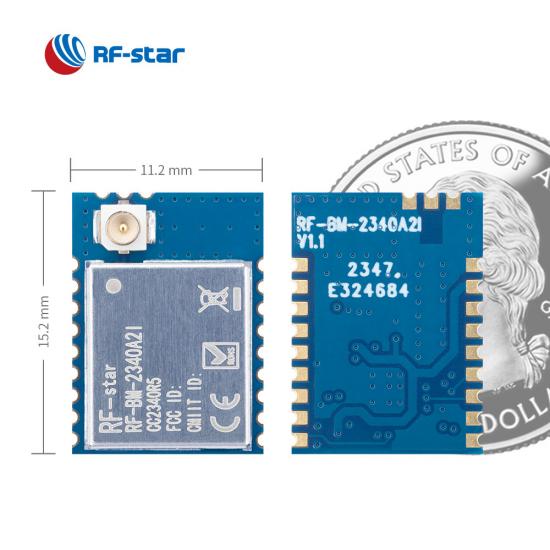

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Caratteristiche:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas
  • GPIO:

    12
  • massimo Potenza TX:

    +8 dBm
  • Gamma di trasmissione:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

Il modulo multiprotocollo RF-BM-2340A2I integrato CC2340R5 IC, che è un nuovo membro della famiglia di moduli CC2340Rx , appare immediatamente in pubblico. Come RF-BM-2340A2 , RF-BM-2340A2I è anche un modulo UART Bluetooth LE con 12 GPIO disponibili che supporta contemporaneamente ZigBee 3.0 , SimpleLinkTM TI 15.4-stack e sistema proprietario. Il punto forte è il connettore IPEX per estendere più antenne e il design di piccole dimensioni (15,2 mm x 11,2 mm x 1,7 mm). Grazie alle molteplici antenne estese, alle ricche interfacce periferiche (ad es. UART, SPI, I2C, ecc.) e al basso consumo energetico con una corrente di standby inferiore a 710 nA, il modulo CC2340R5 consente di creare rapidamente prodotti e dispositivi IoT portatili .

Caratteristiche del modulo multiprotocollo TI CC2340R5 RF-BM-2340A2I


Capacità multiprotocollo

Supportando BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack e protocolli proprietari da 2,4 GHz, i moduli CC2340 sono adatti per casa intelligente, sistemi di sicurezza antincendio, elettronica di consumo, ecc.

Opzioni di antenna flessibili

Le diverse modalità di uscita RF del modulo RF-BM-2340A2I, come il pin RF ANT a mezzo foro e il connettore IPEX, sono progettate per applicazioni a lungo raggio.

Ricche risorse

Come i moduli CC2340R5, RF-BM-2340A2I è integrato con un flash programmabile nel sistema di 512 KB, ROM sufficiente per bootloader e driver di 12 KB e una RAM di sistema (SRAM) a bassissima perdita di 36 KB.

RF ad alte prestazioni

La sua potenza di uscita arriva fino a +8 dBm con compensazione della temperatura e la sensibilità di ricezione è ottimizzata a -96 dBm per BLE 1 Mb/s e -102 dBm per BLE Coded PHY 125 kbps.

Protocollo della porta seriale (UART).

RF-BM-2340A2I è integrato con il protocollo di trasmissione trasparente BLE5.0 (protocollo della porta seriale) per realizzare ricche funzioni con comandi AT.



- Video correlato -


Risorsa di riferimento:

Moduli Bluetooth 5.3 CC2340R5 convenienti: ora disponibili

Presentazione del modulo BLE a bassissimo consumo serie CC2340 RF-BM-2340B1

Confronto tra i moduli Bluetooth LE CC2340

SoC wireless :

  • Processore ARM®  Cortex® - M0+ da 48 MHz

  • Potenza TX: fino a +8 dBm
  • Sensibilità :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

  • Memoria
    • 512kB flash
    •  ROM da 12kB
    • SRAM da 36KB
  • Tasso di dati

    • LE 1M FIS
    • LE 2M FIS
    • PHY codificato LE (lungo raggio)



Protocolli:

  • Bluetooth 5.3 a basso consumo energetico

  • Zigbee 3.0

  • Proprietario

  • Bluetooth Mesh (nodo a basso consumo)

  • SimpleLink TM TI 15.4-stack


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC
  • UART
  • SPI
  • Io2C
  • RTC
Moduli multiprotocollo serie TI SimpleLink CC2340
Numero di parte RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto RF-BM-2340B1 CC2340R5 Modulo BLE
Modulo BLE RF-BM-2340B1I CC2340R5
Modulo BLE RF-BM-2340A2 CC2340R5
Modulo BLE RF-BM-2340A2I CC2340R5
Modulo BLE RF-BM-2340C2 CC2340R5
CIRCUITO INTEGRATO CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Nucleo ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz
Antenna PCB Interfaccia IPEX/mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia chip/mezzo foro
RAM 36KB 36KB 36KB 36KB 36KB
Veloce 512KB 512KB 512KB 512KB 512KB
Protocolli BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari
Alimentazione elettrica 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilità di ricezione

–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps

–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 130 m @ 1M PHY 180 m @ LE PHY codificato


150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna)  130 m @ 1M PHY 180 m @ LE PHY codificato


150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna) 50 m a 1 M PHY

80 m @ LE Codificato PHY

Dimensione (mm) 22,0x15,55x2,1 22,0x15,55x2,1 16,6x11,2x2,1 ​ 15,2x11,2x2,1  ​ 8,0x8,0x1,82  ​
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth
Lungo raggio
FISICA 2Mbps
AoA/AoD L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione
Protocollo UART BLE√ BLE√ BLE√ BLE√ BLE√
Applicazione Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL
