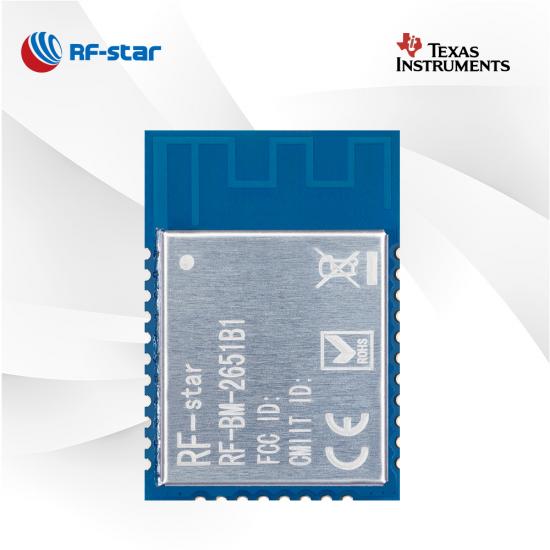

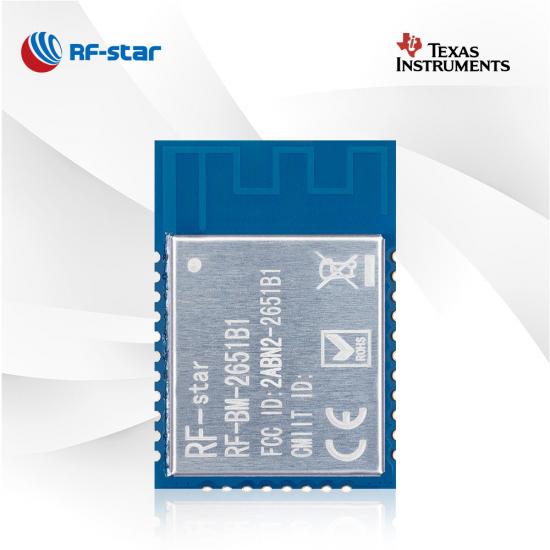

Modulo RF-BM-2651B1 CC2651R3

RF-BM-2651B1 è un modulo a protocollo singolo progettato per comunicazioni wireless a basso consumo e prodotti IoT con rilevamento avanzato. Supporta BLE5.3, ZigBee, IEEE 802.15.4g, stack TI 15.4 (2,4 GHz). RF-BM-2651B1 è un modulo RF che consente un'applicazione con requisiti più elevati a un costo relativamente inferiore.

  • P/N:

    RF-BM-2651B1
  • SoC:

    CC2651R3
  • Processore:

    48 MHz ARM® Cortex®-M4
  • Protocolli:

    Bluetooth 5.3 Low Energy, ZigBee 3.0, IEEE 802.15.4, TI 15.4-stack(2.4 GHz)
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

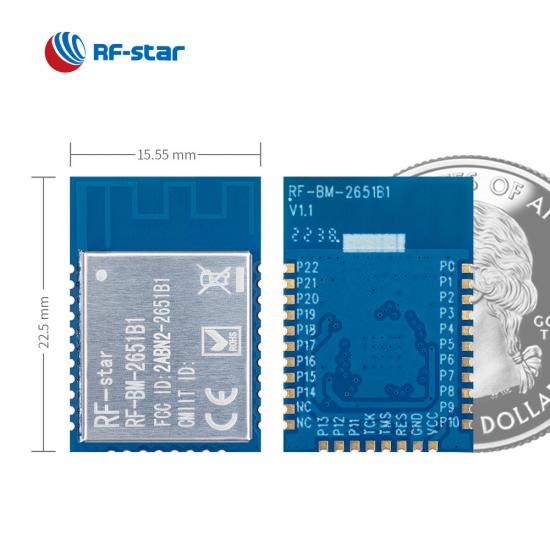

    22.5 × 15.55 × 2.3, half-hole, 1.27 pitch, 30-pin
  • Caratteristiche:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Bluetooth mesh, Zigbee coordinator, Zigbee network processor, Sleepy end device, OAD

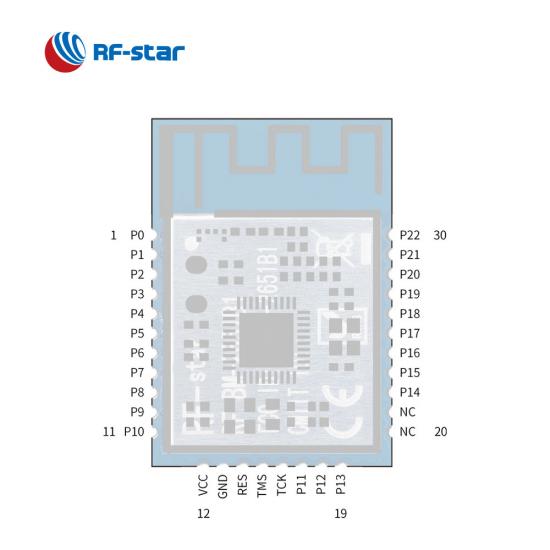

  • GPIO:

    23
  • massimo Potenza TX:

    +5 dBm
  • Gamma di trasmissione:

    150 m (@BLE), 300 m (@ZigBee)

Il modulo a protocollo singolo RF-BM-2651B1 è basato su TI  con un potente processore ARM ®  Cortex ® -M4 da 48 MHz . Il modulo integra un cristallo da 48 MHz, un cristallo da 32,768 kHz, 352 kB Flash, 40 kB RAM e un'antenna PCB integrata ad alte prestazioni. Le elevate prestazioni RF lo rendono ben integrato nell'infrastruttura di rete , nelle applicazioni mediche e nell'automazione della vendita al dettaglio.

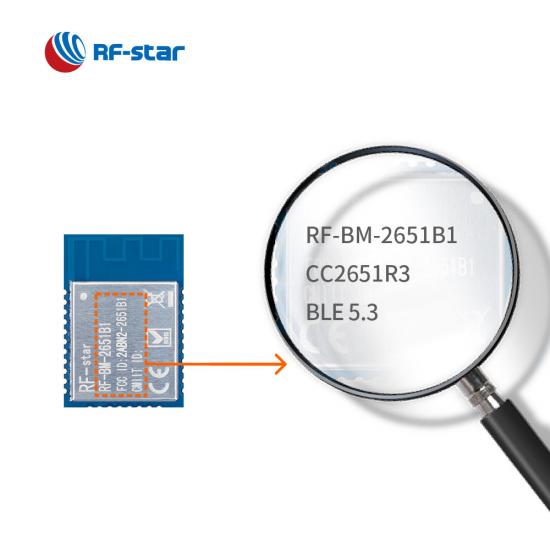

CC2651R3 Modulo a protocollo singolo RF-BM-2651B1


- Applicazioni -

·  Rilevatore di movimento

· Medico

·  Etichetta elettronica per scaffali

·  Trasporti industriali

·  Localizzatore intelligente

·  Centrale di allarme antincendio

Applicazioni del modulo a protocollo singolo CC2651R3 RF-BM-2651B1

Risorse correlate:

Modulo da 2,4 GHz basato su SoC CC2651R3 -- RF-BM-2651B1

SoC wireless :

  • Processore ARM®  Cortex® -M4 da 48 MHz

  • Potenza TX: fino a +5 dBm
  • Sensibilità :
    • 100 dBm @ 802.15.4 (2,4 GHz)

    • - 104 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

  • Memoria
    • 352kB flash
    • 8KB  di RAM
  • Tasso di dati

    • LE 1M FIS

    • LE 2M FIS

    • PHY codificato LE (lungo raggio)



Caratteristiche :

  • ZigBee

  • Bluetooth 5.3 a basso consumo energetico

  • SimpleLink TI 15.4-stack

  • Sistemi proprietari

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • DAC
  • SSI
  • ADC
  • UART
  • I2C
  • I2S
