RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

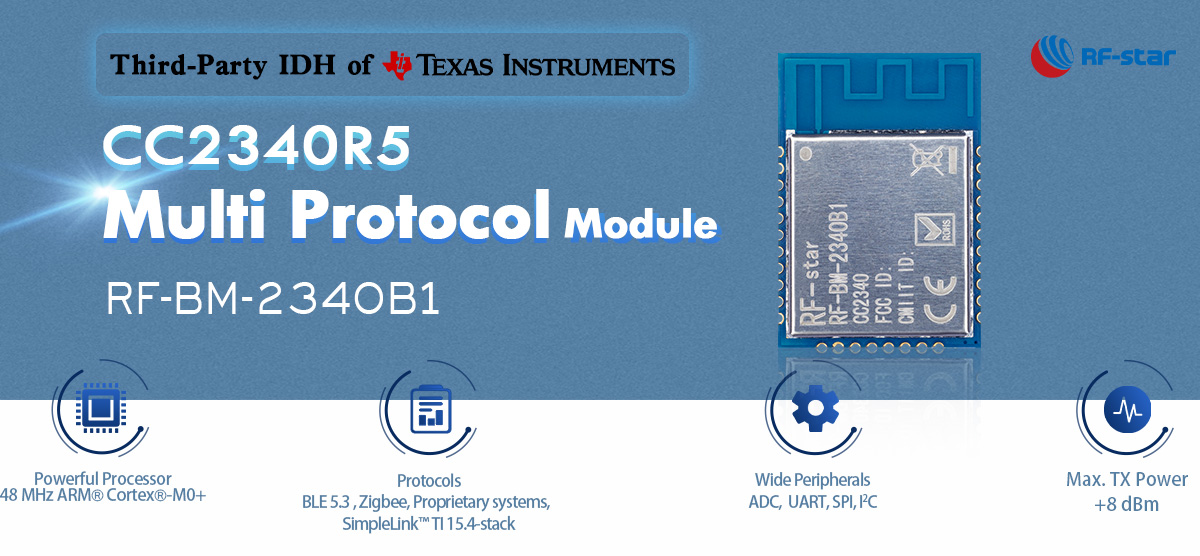

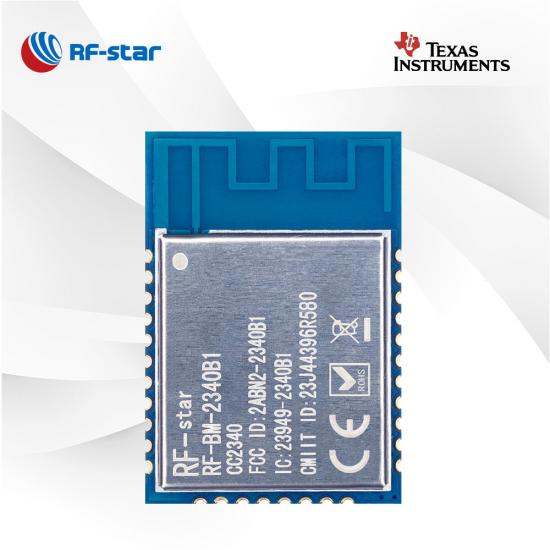

Modulo RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 è un nuovo modulo Bluetooth LE5.3 sviluppato basato su TI CC2340R5. Il modulo CC2340R5 consente di incorporare BLE in qualsiasi applicazione in modo semplice e rapido. Supporta anche ZigBee 3.0, che rende possibile la connettività wireless in un'ampia gamma di scenari.

P/N:
RF-BM-2340B1
SoC:
CC2340R5
Processore:
48 MHz ARM® Cortex®-M0+
Protocolli:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):

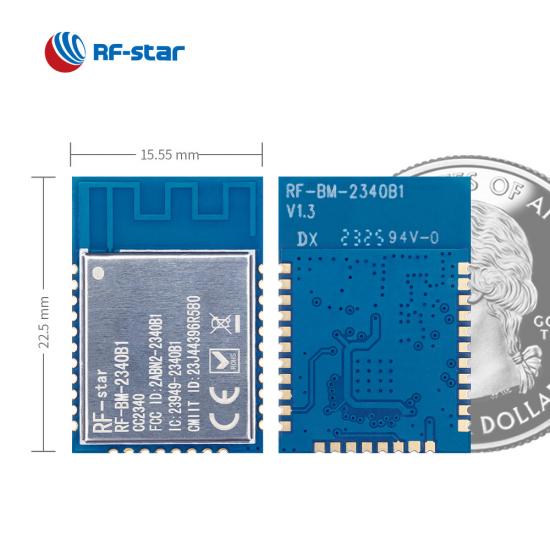

22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
Caratteristiche:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee
GPIO:
24
massimo Potenza TX:
+8 dBm
Gamma di trasmissione:
130 m @ 1M PHY, 180 m @ LE Coded PHY

Richiedi ora

RF-BM-2340 B1 è un modulo wireless basato sulla nuova serie CC2340Rx di TI . Il modulo CC2340R5 integrava un potente processore ARM ^® Cortex ^® -M0+ da 48 MHz, un'antenna PCB a F invertita integrata ad alte prestazioni e ricche risorse di memoria. La potenza TX fino a 8 dBm consente al modulo multiprotocollo di essere in grado di gestire più applicazioni con requisiti elevati e una portata più lunga. Non supporta solo Bluetooth 5.3 Low Energy , ma ZigBee 3.0, SimpleLink ^TM TI 15.4-stack e il sistema proprietario . RF-star incorpora il protocollo di trasmissione trasparente BLE5.0 UART , che semplifica la progettazione e lo sviluppo. I nuovi moduli multiprotocollo della serie TI SimpleLink CC2340 sono particolarmente adatti per ESL, dispositivi medici, elettronica di consumo e persino applicazioni automobilistiche.

CC2340R5 Modulo multiprotocollo RF-BM2340B1

Capacità multiprotocollo

Supportando BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack e protocolli proprietari da 2,4 GHz, i moduli CC2340 sono adatti per punti vendita elettronici, ecc.

Protocollo della porta seriale (UART).

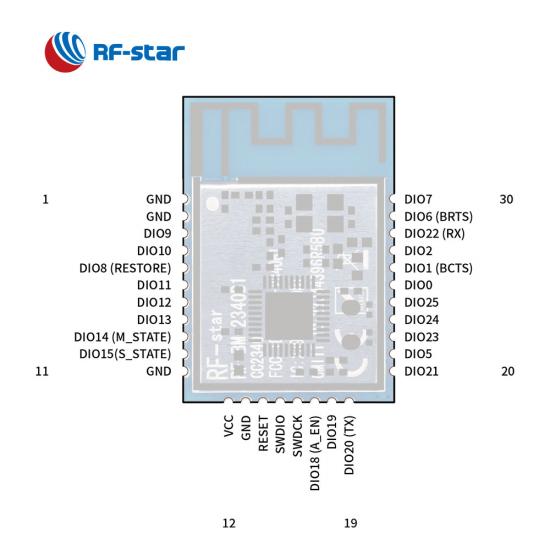

RF-BM-2340B1 è integrato con il protocollo di trasmissione trasparente BLE5.0 (protocollo della porta seriale) per realizzare ricche funzioni con comandi AT.

Ricche risorse

I moduli CC2340R5 offrono un flash programmabile nel sistema di 512 KB, ROM sufficiente per un bootloader e driver di 12 KB e una RAM di sistema (SRAM) a bassissima perdita di 36 KB.

Prestazioni RF superiori

La sua potenza di uscita arriva fino a +8 dBm con compensazione della temperatura e la sensibilità di ricezione è ottimizzata a -96 dBm per BLE 1 Mb/s e -102 dBm per BLE Coded PHY 125 kbps.

- Video correlato -

Risorsa di riferimento:

Moduli Bluetooth 5.3 CC2340R5 convenienti: ora disponibili

Presentazione del modulo BLE a bassissimo consumo serie CC2340 RF-BM-2340B1

Confronto tra i moduli Bluetooth LE CC2340

SoC wireless :

^{Processore ARM®} Cortex® ^-M0+ da 48 MHz
Potenza TX: fino a +8 dBm
Sensibilità :

-96 dBm a 802.15.4 (2,4 GHz)
-102 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

Memoria

512kB flash
ROM da 12kB
SRAM da 36KB

Tasso di dati

LE 1M FIS
LE 2M FIS
PHY codificato LE (lungo raggio)

Protocolli:

Bluetooth 5.3 a basso consumo energetico
Zigbee 3.0
Proprietario
Bluetooth Mesh (nodo a basso consumo)
SimpleLink ^TM TI 15.4-stack

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC
UART
SPI
Io2C
RTC

Scheda tecnica hardware del modulo wireless RF-BM-2340B1 e RF-BM-2340B1I CC2340R5 BLE5.3 o ZigBee 3.0

Moduli multiprotocollo serie TI SimpleLink CC2340
Numero di parte	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM- 2340A2I	RF-BM-2340C2
Foto
CIRCUITO INTEGRATO	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
Nucleo	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz	ARM® Cortex®-M0+ da 48 MHz
Antenna	PCB	Interfaccia IPEX/mezzo foro	IPEX	Interfaccia IPEX/mezzo foro	Interfaccia chip/mezzo foro
RAM	36KB	36KB	36KB	36KB	36KB
Veloce	512KB	512KB	512KB	512KB	512KB
Protocolli	BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari	BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari	BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari	BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari	BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari
Alimentazione elettrica	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm
Sensibilità di ricezione	–102 dBm per PHY codificato LE a 125 kbps -96,5 dBm per BLE 1 Mbps	–102 dBm per PHY codificato LE a 125 kbps -96,5 dBm per BLE 1 Mbps	–102 dBm per PHY codificato LE a 125 kbps -96,5 dBm per BLE 1 Mbps	–102 dBm per PHY codificato LE a 125 kbps -96,5 dBm per BLE 1 Mbps	–102 dBm per PHY codificato LE a 125 kbps -96,5 dBm per BLE 1 Mbps
GPIO	24	24	12	12	12
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	130 m @ 1M PHY 180 m @ LE PHY codificato	150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna)	130 m @ 1M PHY 180 m @ LE PHY codificato	150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna)	50 m a 1 M PHY 80 m @ LE Codificato PHY
Dimensione (mm)	22,0x15,55x2,1	22,0x15,55x2,1	16,6x11,2x2,1	15,2x11,2x2,1	8,0x8,0x1,82
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√
Maglia Bluetooth	√	√	√	√	√
Lungo raggio	√	√	√	√	√
FISICA 2Mbps	√	√	√	√	√
AoA/AoD	L'SDK è in fase di pianificazione	L'SDK è in fase di pianificazione	L'SDK è in fase di pianificazione	L'SDK è in fase di pianificazione	L'SDK è in fase di pianificazione
Protocollo UART	BLE√	BLE√	BLE√	BLE√	BLE√
Applicazione	Dispositivo medico, ESL	Dispositivo medico, ESL	Dispositivo medico, ESL	Dispositivo medico, ESL	Dispositivo medico, ESL
