RF-DG-22A è un kit di sviluppo basato sul chip Siliconlabs EFR32BG22C224. Il gateway dongle può essere utilizzato per acquisire il segnale wireless dai dispositivi Bluetooth. E raggiunge ulteriormente il monitoraggio in tempo reale per il dispositivo BLE Beacon.
P/N:
RF-DG-22ASoC:
EFR32BG22C224Pacchetto (mm):

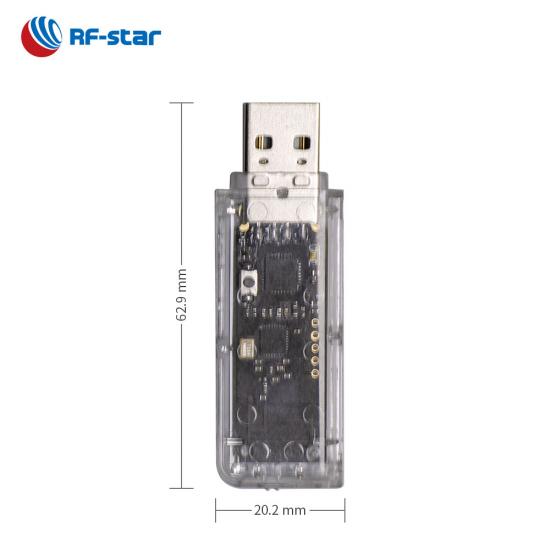

62.9 mm × 20.2 mm × 8.0 mmGamma di trasmissione:
50 m· Supportare la gestione locale dei dati
· Supporto per acquisire tipi di dati BLE
· Monitoraggio in tempo reale dello stato del dispositivo Beacon
· Cattura più pacchetti pubblicitari di dispositivi contemporaneamente
· Filtra i dati in base a iBeacon e Eddystone （UID, TLM e URL)
- Applicazioni -
· Posizionamento indoor
· Gestione delle risorse
· Gestione dei parcheggi
· Monitoraggio remoto
· Monitoraggio della temperatura e dell'umidità
· Gestione personale
| Dongle USB | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Numero di parte | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | Chiavetta USB | |||
| Foto |  |
 |
 |
 |
 |
 |
|||
| CIRCUITO INTEGRATO | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| Nucleo | ARM Cortex-M33 da 76,8 MHz | ARM® Cortex®-M4F da 64 MHz | ARM® Cortex®-M4F da 64 MHz | ARM® Cortex®-M4F da 48 MHz | ARM® Cortex®-M4F da 48 MHz | 8051 | |||
| Antenna | PCB | PCB (il connettore IPEX emette il segnale NFC) | PCB | PCB | Connettore SMA | PCB | |||
| RAM | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| Veloce | 512KB | 1 MB | 512KB | 352KB | 352KB | 256KB | |||
| Protocolli | Osservatore, protocollo BLE master-slave | Sniffer (ZigBee/BLE), Bootloader, protocollo BLE master-slave | Sniffer (solo BLE), protocollo BLE master-slave | Coordinatore ZigBee | Coordinatore ZigBee | Protocollo slave Beacon, Sniffer, HID, HCI, BLE | |||
| Massimo. Potenza TX | +6 dBm | +8 dBm | +4 dBm | +20 dBm | +20 dBm | +4 dBm | |||
| Dimensione PCBA (mm) | 56,7x13,9x4,5 | 60×18,5×4,5 | 56,7×13,9×4,5 | 62,8×16,7×4,5 | 73,3×20×7,5 | 19,8×9,7×4,5 | |||
| Dimensione complessiva (mm) | 62,9x20,2x8,0 | N / A | 62,9x20,2x8,0 | N / A | 73,3×23,6×14,1 | 21,7×14,3×5,3 | |||
| Funzioni | Monitoraggio dati beacon, acquisizione pacchetti dati BLE, gateway BLE | Supporta PC nRF Connect, supporta l'acquisizione di tutti i pacchetti di dati BLE5.0, può sostituire il dongle NORDIC | Supporta l'acquisizione di pacchetti di dati BLE5.0 (eccetto Long Range e Mesh) | Supporta la piattaforma open source ZHA e Zigbee2MQTT, potenza TX fino a 20 dBm con antenna PCB integrata, gateway domestico intelligente | Supporta la piattaforma open source ZHA e Zigbee2MQTT, connettore SMA per possibili antenne esterne, gateway domestico intelligente | Dimensioni ridotte, elevata convenienza, supporto dello strumento desktop TI Sniffer, sensore USB, adattatore USD | |||
