RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

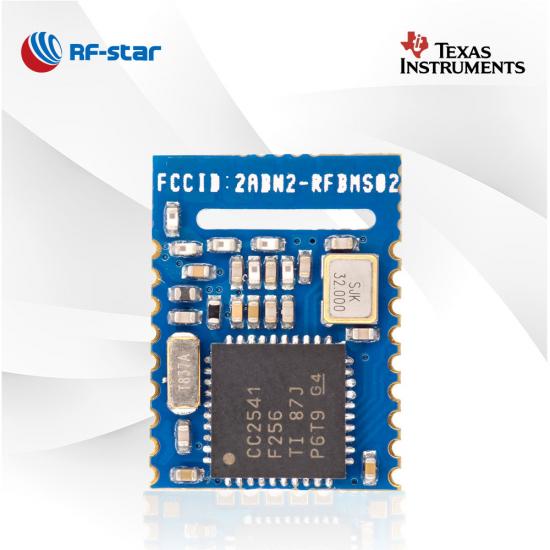

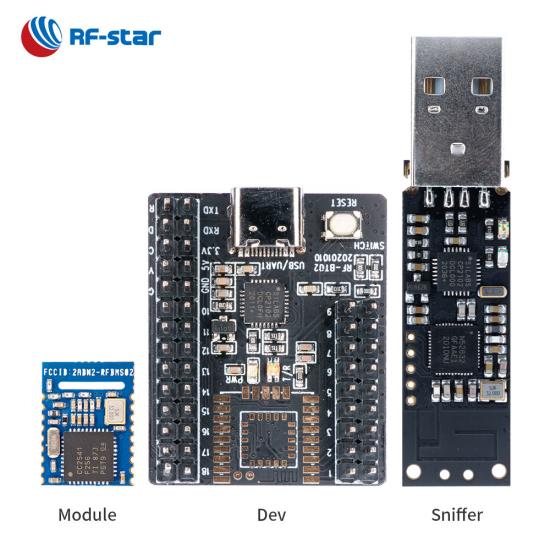

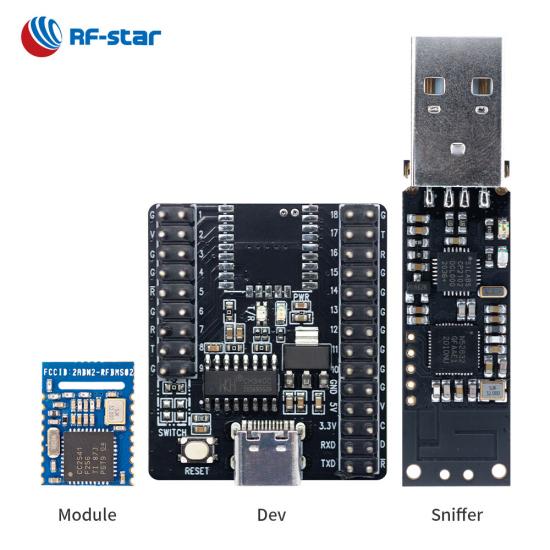

Modulo UART Bluetooth BLE4.2 Modulo CC2541 RF-BM-S02A

Il modulo RF-BM-S02A CC2541 Bluetooth LE 4.2, uno dei moduli wireless più popolari di RF-star, è destinato ad applicazioni intelligenti alimentate a batteria. RF-BM-S02A con le sue dimensioni ridotte e le prestazioni elevate sarà la scelta giusta in termini di design.

P/N:
RF-BM-S02A
SoC:
CC2541
Processore:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protocolli:
Bluetooth 4.2 low energy
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):

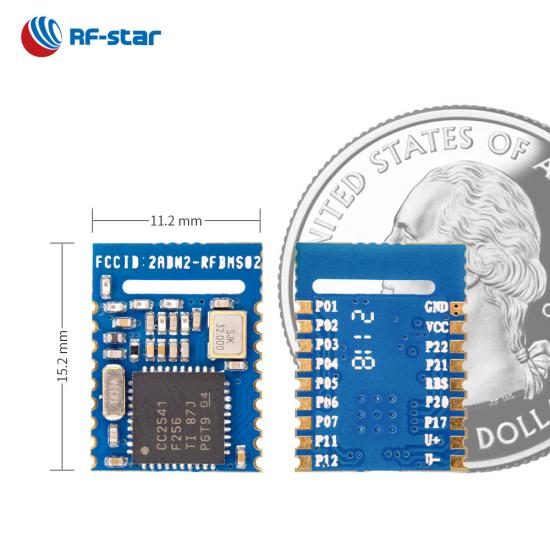

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin
Caratteristiche:
Small size package
GPIO:
13
massimo Potenza TX:
0 dBm
Gamma di trasmissione:
20 m

Richiedi ora

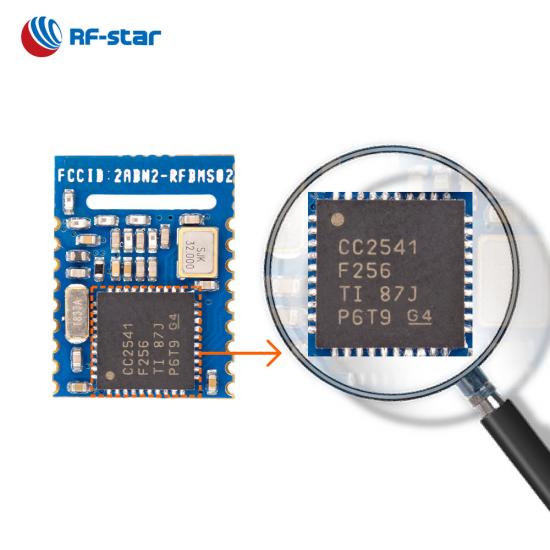

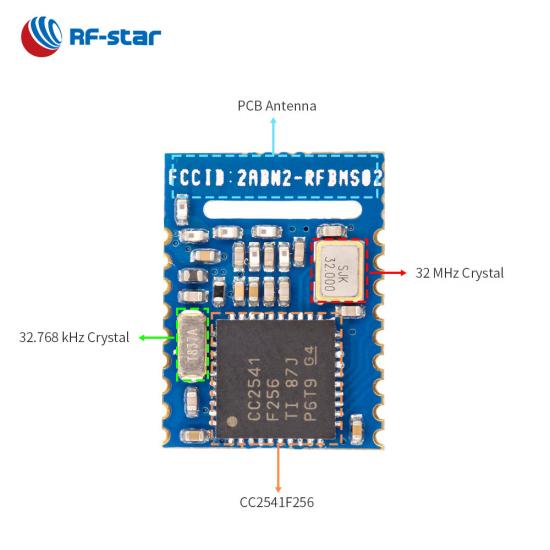

RF-BM-S02A è un modulo Bluetoth LE4.2 a basso consumo basato sul SoC CC2541 di Texas Instruments . Il core 8051 è il processore principale. Il modulo integra un cristallo da 32 MHz, un cristallo da 32,768 kHz, un balun LC e un'antenna PCB a F invertita ad alte prestazioni. Il suo pacchetto supporta pin-2-pin compatibile con una serie di moduli BLE di RF-star. Il modulo può funzionare in modalità di trasmissione trasparente (modalità bridge) e in modalità a guida diretta.

Modulo UART Bluetooth Modulo BLE4.2 CC2541

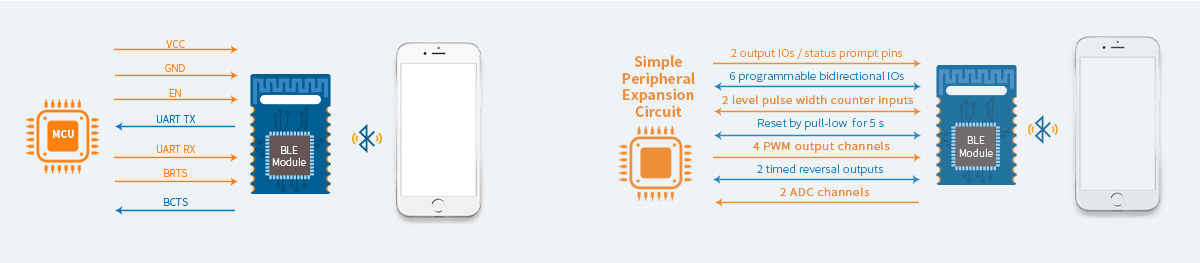

- Protocollo BLE 4.2 di trasmissione trasparente (bridge) -

caratteristiche principali del modulo di trasmissione trasparente BLE 4.2

- Protocollo a guida diretta -

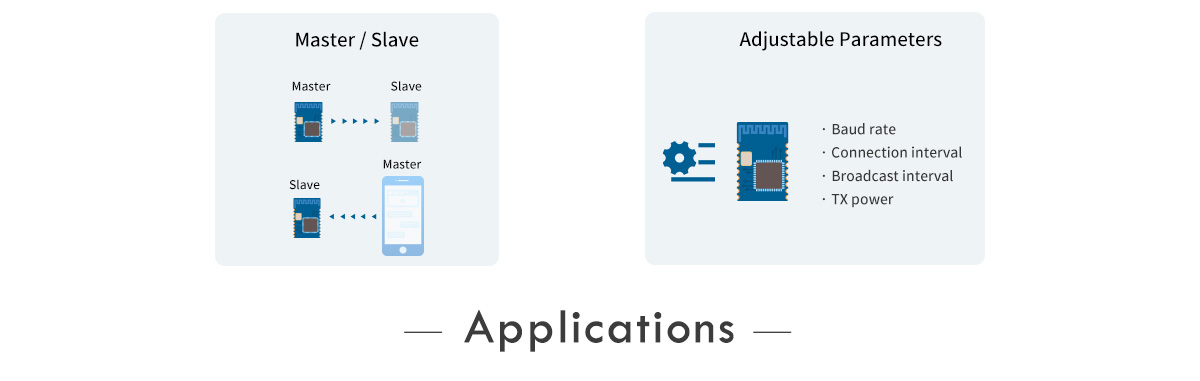

RF-BM-S02A supporta la modalità a guida diretta

· Ruoli del modulo: slave, master

· Parametri regolabili: velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

SoC wireless:

Core del microcontrollore 8051 a basso consumo con prelettura del codice
Potenza TX: 0 dBm
Sensibilità in modalità BLE: -94 dBm
Memoria

-256kB flash
-8 kB di SRAM

Caratteristiche:

Bluetooth 4.2 a basso consumo energetico

Consumo attuale:

0,35 μA in modalità sospensione
202 μA a ciclo di trasmissione di 250 ms
243 μA con ciclo di connessione di 100 ms

Campo di funzionamento:

Intervallo di tensione di alimentazione: 2,0 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC
13 GPIO
I²C
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Scheda tecnica hardware V1.0_20230526

Moduli BLE serie TI CC254x
Numero di parte	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Foto
CIRCUITO INTEGRATO	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Nucleo	8051	8051	8051	8051	8051	8051
Antenna	Interfaccia PCB/mezzo foro	Interfaccia PCB/mezzo foro	Interfaccia PCB/IPEX/mezzo foro	PCB	PCB	IPEX
RAM	8KB	8KB	8KB	8KB	8KB	8KB
Veloce	256KB	256KB	256KB	256KB	256KB	256KB
Protocolli	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Alimentazione elettrica	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Sensibilità di ricezione	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	75 m	55 m	120 m	70 m	50 metri	80 m (antenna PCB esterna)
Dimensione (mm)	17,4x13,7x1,7	17,4x13,7x1,7	31,4×13,7×2,1	15,2x11,2x1,7	15,2x11,2x1,7	15,2x11,2x2,1
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√
Maglia Bluetooth	×	×	×	×	×	×
Lungo raggio	×	×	×	×	×	×
FISICA 2Mbps	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
Protocollo UART	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo
Funzioni	Tutti gli IO, trasmissione trasparente e guida diretta	Tutti gli IO, trasmissione trasparente e guida diretta	PA+LNA, raggio di trasmissione più lungo	Piccole dimensioni, trasmissione trasparente e azionamento diretto	Piccole dimensioni, trasmissione trasparente e azionamento diretto	Antenna esterna, trasmissione trasparente e guida diretta
