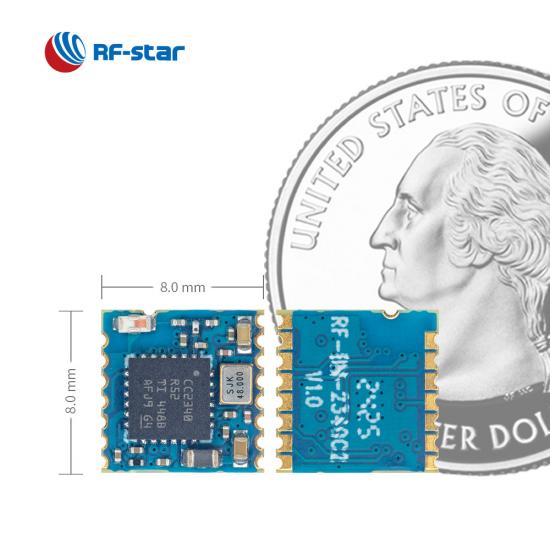

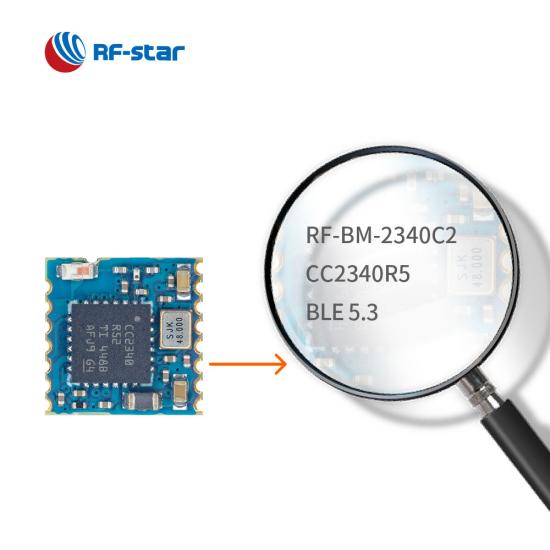

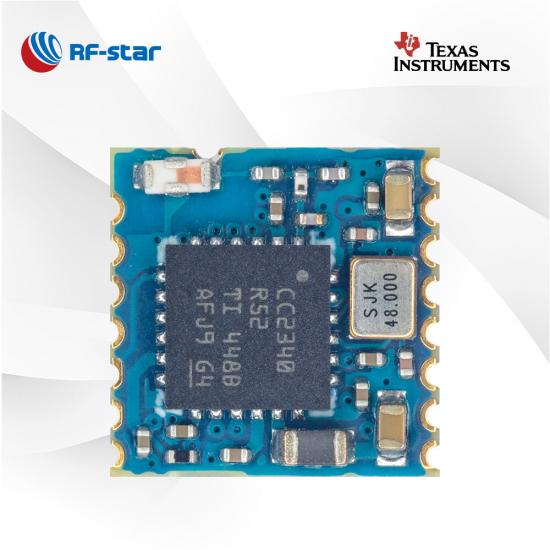

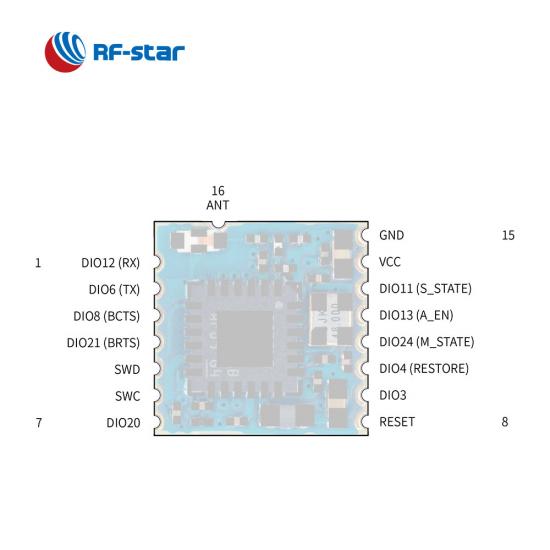

Modulo CC2340R5 multiprotocollo RF-BM-2340C2 con dimensioni mini

RF-BM-2340C2 è un modulo multiprotocollo rivolto ai requisiti ad alte prestazioni dei prodotti IoT, che non supporta solo Bluetooth Low Energy, ma anche il sistema proprietario ZigBee 3.0 e 2,4 GHz. Il modulo CC2340R5 di dimensioni mini è progettato per soddisfare le esigenze di una vasta gamma di applicazioni. Seleziona il modulo multiprotocollo RF-BM- 2340C2 CC2340R5 per i tuoi progetti.

  • P/N:

    RF-BM-2340C2
  • SoC:

    CC2340R5
  • Processore:

    48 MHz ARM® Cortex®-M0+
  • Protocolli:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

    8.0 x 8.0 x 1.5, half-hole, 1.27 pitch, 18-pin
  • Caratteristiche:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, Chip antenna
  • GPIO:

    12
  • massimo Potenza TX:

    +8 dBm
  • Gamma di trasmissione:

    50 m @ 1M PHY, 80 m @ LE Coded PHY

RF-BM-2340C2, un nuovo modulo multiprotocollo di moduli CC2340Rx , è anche un modulo Bluetooth Low Energy (BLE) compatibile con ZigBee 3.0, SimpleLinkTM TI 15.4-stack e sistema proprietario. Questi punti salienti, come un potente processore ARM® Cortex®-M0+ da 48 MHz, una flash programmabile nel sistema da 512 KB, una SRAM a bassissima dispersione da 36 KB, fino a 12 GPIO, ecc., consentono al modulo CC2340R5 di antenna a chip per avere elevata affidabilità ed elevata capacità anti-interferenza. Molte periferiche avanzate, ad esempio ADC, UART, SPI, I2C e RTC, consentono al modulo BLE di avere maggiori opportunità di funzionare in diverse applicazioni. Il modulo può essere dotato di un protocollo di trasmissione trasparente, che lo rende più compatibile con le applicazioni che dispongono di un MCU primario.

Caratteristiche del modulo multiprotocollo TI CC2340R5 RF-BM-2340C2

Due modalità di uscita RF

Con due diverse modalità di uscita RF, sono disponibili un pin RF ANT a mezzo foro e un'antenna Chip per soddisfare le esigenze del tuo progetto.

Periferiche ricche

Uno dei moduli CC2340R5 supporta anche periferiche avanzate come UART, SPI, I2C, ADC, ecc. Offre 12 GPIO nel piccolo pacchetto.

Protocollo della porta seriale (UART).

RF-BM-2340C2 è integrato con il protocollo di trasmissione trasparente BLE5.0 (protocollo della porta seriale) per realizzare ricche funzioni con comandi AT.

Dimensioni compatte

Le dimensioni ridotte del modulo RF-BM-2340C2 con un pacchetto semiforo per timbri da 8 mm x 8 mm consentono di incorporarlo in un'applicazione con vincoli di spazio.

RF ad alte prestazioni

RF-BM-2340C2 offre radiofrequenza ad alte prestazioni con una potenza di uscita fino a +8 dBm e una sensibilità di ricezione premium di -96 dBm per BLE 1 Mb/s e -102 dBm per BLE Coded PHY 125 kbps.



- Video correlato -


Risorsa di riferimento:

Moduli Bluetooth 5.3 CC2340R5 convenienti: ora disponibili

Presentazione del modulo BLE a bassissimo consumo serie CC2340 RF-BM-2340B1

Confronto tra i moduli Bluetooth LE CC2340

SoC wireless :

  • Processore ARM®  Cortex® - M0+ da 48 MHz

  • Potenza TX: fino a +8 dBm
  • Sensibilità :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

  • Memoria
    • 512kB flash
    •  ROM da 12kB
    • SRAM da 36KB
  • Tasso di dati

    • LE 1M FIS
    • LE 2M FIS
    • PHY codificato LE (lungo raggio)



Protocolli:

  • Bluetooth 5.3 a basso consumo energetico

  • Zigbee 3.0

  • Proprietario

  • Bluetooth Mesh (nodo a basso consumo)

  • SimpleLink TM TI 15.4-stack


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC
  • UART
  • SPI
  • Io2C
  • RTC
Moduli multiprotocollo serie TI SimpleLink CC2340
Numero di parte RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto
Modulo BLE RF-BM-2340B1I CC2340R5
Modulo BLE RF-BM-2340A2 CC2340R5
Modulo BLE RF-BM-2340A2I CC2340R5
Modulo BLE RF-BM-2340C2 CC2340R5
CIRCUITO INTEGRATO CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Nucleo ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz ARM® Cortex®-M0+ da 48 MHz
Antenna PCB Interfaccia IPEX/mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia chip/mezzo foro
RAM 36KB 36KB 36KB 36KB 36KB
Veloce 512KB 512KB 512KB 512KB 512KB
Protocolli BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, Sistemi proprietari
Alimentazione elettrica 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilità di ricezione

–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps

–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
–102 dBm per PHY codificato LE a 125 kbps
-96,5 dBm per BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 130 m @ 1M PHY 180 m @ LE PHY codificato


150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna)  130 m @ 1M PHY 180 m @ LE PHY codificato


150 m a 1M PHY (antenna PCB esterna) 220 m a PHY codificato LE (antenna PCB esterna) 50 m a 1 M PHY

80 m @ LE Codificato PHY

Dimensione (mm) 22,0x15,55x2,1 22,0x15,55x2,1 16,6x11,2x2,1 ​ 15,2x11,2x2,1  ​ 8,0x8,0x1,82  ​
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth
Lungo raggio
FISICA 2Mbps
AoA/AoD L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione L'SDK è in fase di pianificazione
Protocollo UART BLE√ BLE√ BLE√ BLE√ BLE√
Applicazione Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL Dispositivo medico, ESL
