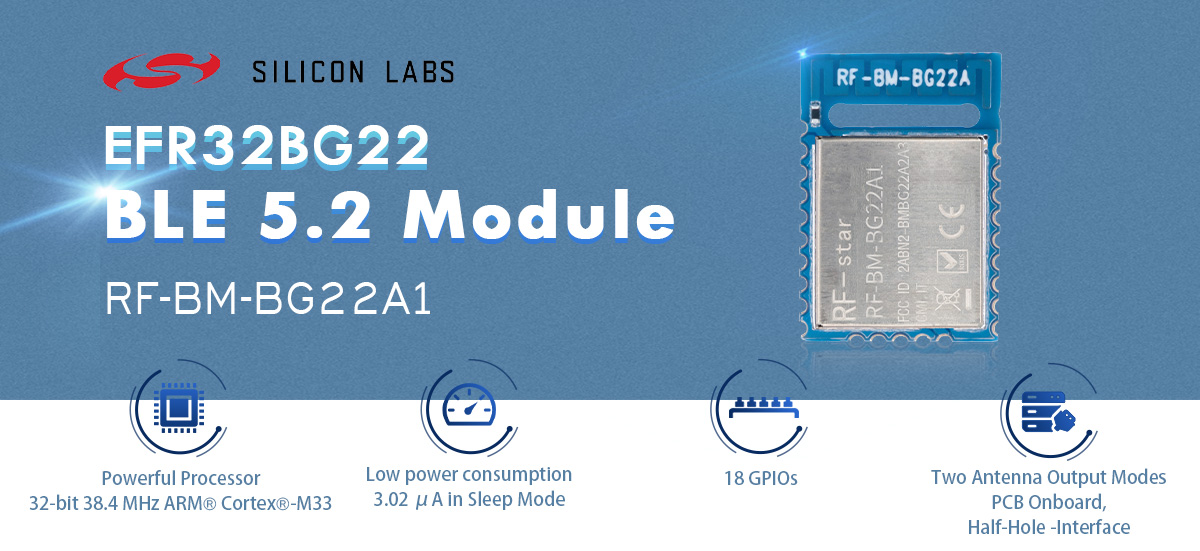

Modulo RF-BM-BG22A1 BLE5.2 EFR32BG22

RF-BM-BG22A1 è un modulo Bluetooth 5.2 Low Energy sviluppato per l'efficienza energetica leader del settore in grado di prolungare la durata di servizio di una batteria a bottone. Questo modulo Bluetooth master-slave offre il consumo energetico ultrabasso migliore della categoria. Inizia lo sviluppo del tuo prodotto con il modulo BLE RF-BM-BG22A1 EFR32BG22C112.

  • P/N:

    RF-BM-BG22A1
  • SoC:

    EFR32BG22C112F352GM32-C
  • Processore:

    32-bit 38.4 MHz ARM® Cortex®-M33
  • Protocolli:

    Bluetooth 5.2 low energy
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin
  • Caratteristiche:

    2.4 GHz proprietary
  • GPIO:

    18
  • massimo Potenza TX:

    0 dBm
  • Gamma di trasmissione:

    50 m

RF-BM-BG22A1 è un modulo Bluetooth Low Energy 5.2 basato su EFR32BG22 , uno della famiglia di SoC Gecko di Silicon Labs , con un core ARM® Cortex®-M33 a 32 bit con frequenza operativa massima di 38,4 MHz. Integra un cristallo da 38,4 MHz, un adattamento, un adattamento dell'antenna, un filtro passa-basso e opzioni di antenna di un'antenna PCB a F invertita con linea di meandro e un'interfaccia a mezzo foro. Dispone inoltre di una gamma di interfacce analogiche e digitali come PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART e PDM. Il modulo EFR32BG22 ha le caratteristiche di basso consumo energetico, dimensioni compatte, distanza di connessione robusta e affidabilità rigida. Pacchetto stick per timbri con passo da 1,27 mm per un facile assemblaggio e una progettazione PCB economica . È un modulo RF ideale per queste applicazioni a basso consumo tra cui prese intelligenti, automazione degli edifici, dispositivi e sistemi di sicurezza, beacon e così via.


Modulo EFR32BG22 BLE5.2 RF-BM-BG22A1


-  Protocollo di trasmissione trasparente (Bridge)  -


· Diversi ruoli: master, slave, master-slave, Beacon

· Funzione multi-connessione: Fino a 7 salve e 1 master

· Velocità di trasmissione trasparente e stabile: fino a 50 kB/s

· Velocità dati: 1 Mbps, 2 Mbps

· Caratteristiche: OTA, autenticazione

· Pacchetto di trasmissione esteso

· Lungo raggio


Il modulo EFR32BG22 BLE5.2 supporta il protocollo di trasmissione trasparente (bridge).


Risorse correlate:

Il modulo Bluetooth RFstar BG22A1 potenzia l'industria BMS

SoC wireless :


  • ARM®  Cortex® -M33 a 32 bit 38,4 MHz
  • Potenza TX: da -28 dBm a 0 dBm
  • Sensibilità @ 1 Mbit/s GFSK: -98,9 dBm
  • Memoria
    • 352kB flash
    • 32KB di RAM
  • Velocità dati: 1 Mbps, 2 Mbps


Formato di modulazione supportato:


  • (G)FSK con sagomatura completamente configurabile
  • OQPSK DSSS
  • (G)MSK


Protocolli:


  • Bluetooth a basso consumo energetico (Bluetooth 5.2)
  • Proprietario



Consumo attuale:


  • 3,02 μA in modalità sospensione
  • 55,84 μA a ciclo di trasmissione di 200 ms
  • 90,58 μA con ciclo di connessione di 30 ms

Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:


  • ADC a 16 bit
  • 18 GPIO
  • DMA
  • PDM _
  • PRS
  • EUART
  • I²C
  • RTC _
  • Cane da guardia
  • UART/SPI/SmartCard (ISO 7816)/IrDA/I2S


Certificati:


  • FCC
  • SRRC
  • C E
  • ROHS _


Moduli BLE wireless serie Gecko EFR32BG22 di Silicon Labs
Numero di parte RF-BM-BG22C3 RF-BM-BG22B1 RF-BM-BG22A3I RF-BM-BG22A3 RF-BM-BG22A1I RF-BM-BG22A1
Foto RF-BM-BG22C3 Modulo BLE EFR32BG22 RF-BM-BG22B1 Modulo BLE EFR32BG22 RF-BM-BG22A3I Modulo BLE EFR32BG22 RF-BM-BG22A3 Modulo BLE EFR32BG22 RF-BM-BG22A1I Modulo BLE EFR32BG22 RF-BM-BG22A1
CIRCUITO INTEGRATO EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C224F512GM32-C EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C112F352GM32-C
Nucleo ARM® Cortex®-M33 da 76,8 MHz ARM® Cortex®-M33 da 38,4 MHz ARM® Cortex®-M33 da 76,8 MHz ARM® Cortex®-M33 da 76,8 MHz ARM® Cortex®-M33 da 38,4 MHz ARM® Cortex®-M33 da 38,4 MHz
Antenna Interfaccia chip/mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia PCB/mezzo foro Interfaccia IPEX/mezzo foro Interfaccia PCB/mezzo foro
RAM 32KB 32KB 32KB 32KB 32KB 32KB
Veloce 512KB 512KB 512KB 512KB 352KB 352KB
Protocolli BLE5.3, proprietario BLE5.3, proprietario BLE5.3, proprietario BLE5.3, proprietario BLE5.3, proprietario BLE5.3, proprietario
Alimentazione elettrica 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +6 dBm 0 dBm +6 dBm +6 dBm 0 dBm 0 dBm
Sensibilità di ricezione -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO 12 10 18 18 18 18
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione Antenna chip 40 m @ 1M PHY 80 m @ LE CODICE 80 m Antenna PCB esterna 150 m @ 1M PHY 280 m @ LE CODICE 120 m @ 1M PHY 240 m @ LE CODICE 200 m (antenna PCB esterna) 90 m a 1 M PHY
Dimensione (mm) 8×8×1,82 16,5×11,6×2,06 16,5×11,6×2,06 16,5×11,6×2,06 16,5×11,6×2,06 16,5×11,6×2,06
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth LPN × LPN LPN × ×
Lungo raggio × × ×
FISICA 2Mbps
AoA/AoD × × ×
Protocollo UART Master-slave contemporaneamente, Master-slave Master-slave contemporaneamente, Master-slave Master-slave contemporaneamente, Master-slave Master-slave contemporaneamente, Master-slave Master-slave contemporaneamente, Master-slave Master-slave contemporaneamente, Master-slave
Funzioni Dimensione ultra piccola, fattibile per antenne esterne Dimensione più piccola, alto rapporto costo-efficacia Adatto per applicazioni complesse Supporta AoA/AoD Adatto per applicazioni complesse Elevato rapporto costo-efficacia
