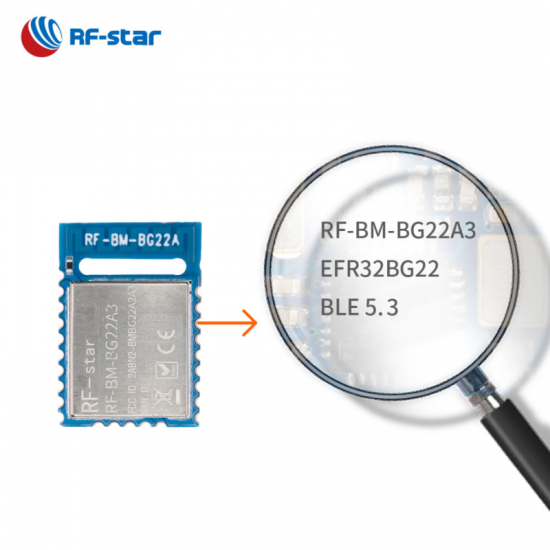

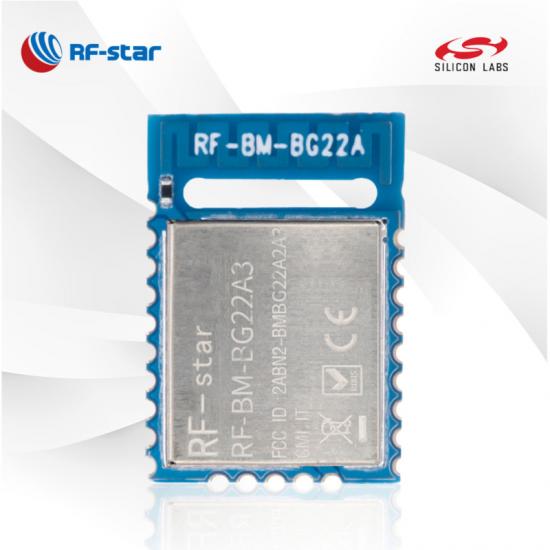

Modulo RF-BM-BG22A3 BLE5.2 nEFR32BG22

RF-BM-BG22A3 è un modulo Bluetooth 5.2 Low Energy sviluppato per l'efficienza energetica leader del settore che può prolungare la durata di una batteria a bottone. Questo modulo è dotato del miglior consumo energetico ultrabasso della categoria. Le potenti risorse abilitano il modulo con le funzionalità Bluetooth Direction Finding. Inizia lo sviluppo del tuo prodotto con il modulo RF-BM-BG22A3 EFR32BG22C224 BLE.

  • P/N:

    RF-BM-BG22A3
  • SoC:

    EFR32BG22C224F512GM32-C
  • Processore:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolli:

    Bluetooth 5.3 low energy, Bluetooth Direction Finding
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

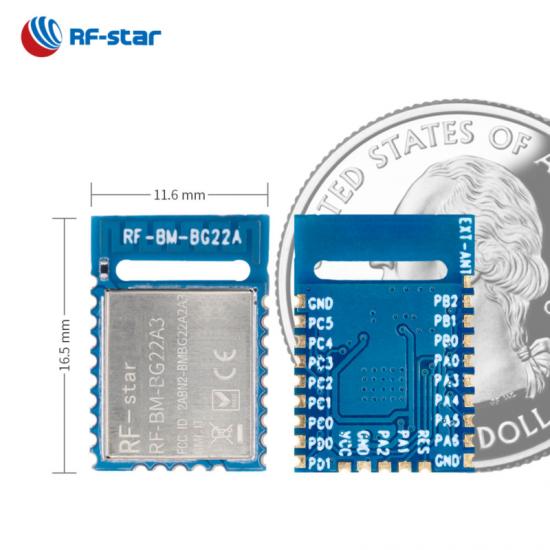

  • Pacchetto (mm):

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin
  • Caratteristiche:

    AoA/AoD, Bluetooth Mesh Low Power Node, 2.4 GHz proprietary
  • GPIO:

    18
  • massimo Potenza TX:

    6 dBm
  • Gamma di trasmissione:

    80 m

RF-BM-BG22A3 è un Modulo RF basato su EFR32BG22C224 , uno dei SoC della famiglia Gecko di Laboratori di silicio , con un ARM® Cortex®-M33 . a 32 bit core con frequenza operativa massima 76,8 MHz. Integra un cristallo da 38,4 MHz, un adattamento, un adattamento dell'antenna, un filtro passa basso e opzioni di antenna di un'antenna PCB a F invertita a linea meandro e un'interfaccia a mezzo foro. Supporta Bluetooth 5.2 a bassa energia, Bluetooth Mesh, Bluetooth Direction Finding AoA/AoD e proprietario e può essere preprogrammato con un protocollo di comunicazione dell'interfaccia seriale per una semplice programmazione. Il modulo dispone anche di una gamma di interfacce analogiche e digitali come PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART e PDM. Un PA integrato nel chip consente al modulo di raggiungere fino a 6 dBm di potenza TX. È caratterizzato da un basso consumo energetico, dimensioni compatte, distanza di connessione robusta e affidabilità rigida.




-T Protocollo di trasmissione (ponte) trasparente-


· Diversi ruoli: padrone, schiavo, padrone-schiavo, Beacon

· Funzione di connessione multipla: Fino a 7 pomate e 1 master

· Velocità di trasmissione trasparente stabile: fino a 50 kB/s

· Velocità dati: 1 Mbps, 2 Mbps

· Caratteristiche: OTA, autenticazione

· Pacchetto di trasmissione estesa

· Lungo raggio



- Applicazioni -

· Tag delle risorse e beacon

· Elettronica di consumo

· Automazione degli edifici

· Dispositivi sportivi

· Nodi Bluetooth Mesh a basso consumo

· Medico portatile



- Esposizione del prodotto -

WSoC irresistibile:


  • ARM 32 bit 38,4 MHz® Corteccia® -M33
  • Potenza TX: da -28 dBm a 0 dBm
  • Sensibilità @ 1 Mbit/s GFSK: -98,9 dBm
  • Memoria
    • 352 kB flash
    • 32 kB di RAM
  • Velocità dati: 1 Mbps, 2 Mbps


Formato di modulazione supportato


  • (G)FSK con sagomatura completamente configurabile
  • OQPSK DSSS
  • (G) MSK


Supporto del protocollo


  • Bluetooth a bassa energia (Bluetooth 5.2)
  • Individuazione della direzione utilizzando l'angolo di arrivo (AoA) e l'angolo di partenza (AoD)
  • Nodo a bassa potenza mesh Bluetooth
  • proprietario


Consumo attuale:


  • 3,02 μA in modalità di sospensione
  • 55,84 μA con ciclo di trasmissione di 200 ms
  • 90,58 μA con ciclo di connessione di 30 ms


Campo di funzionamento:


  • Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:


  • ADC a 16 bit
  • 18 GPIO
  • DMA
  • PDM
  • PRS
  • EUART
  • I²C
  • RTC
  • W atchdog
  • UART/SPI/SmartCard (ISO 7816)/IrDA/I2S
