RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Modulo SoC nordico multiprotocollo BLE 5.0 ZigBee Thread nRF52811 Modulo RF-BM-ND08A

RF-BM-ND08A è un modulo multiprotocollo sviluppato per i requisiti di elevata affidabilità, alte prestazioni e dimensioni compatte dei prodotti Internet of Things. Questo modulo Bluetooth supporta Bluetooth 5.1 Low Energy, rilevamento della direzione Bluetooth e thread. Inizia il tuo sviluppo con il modulo RF-BM-ND08A nRF52811.

P/N:
RF-BM-ND08A
Stock di merci:
1000
SoC:
nRF52811
Processore:
32-bit ARM® Cortex®-M4 64 MHz
Protocolli:
Bluetooth 5.1 low energy, Thread
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):
15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
Caratteristiche:
Bluetooth Direction Finding
GPIO:
16
massimo Potenza TX:
+4 dBm
Gamma di trasmissione:
80 m

Richiedi ora

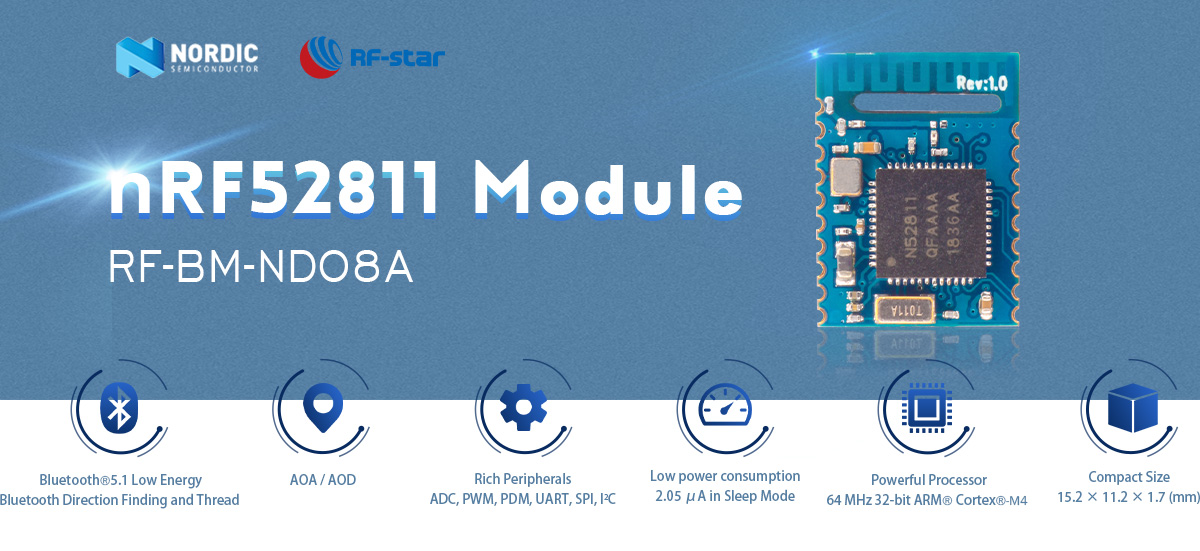

RF-BM-ND08A è un modulo RF basato sul SoC Nordic nRF52811 con processore ARM® Cortex®-M4 a 32 bit. Integra un cristallo da 32,768 kHz e 32 MHz, un filtro LC, un adattamento dell'antenna e opzioni antenna di un'antenna PCB a F invertita con linea di meandro e un'interfaccia a mezzo foro. Supporta Bluetooth® 5.1 Low Energy, rilevamento della direzione Bluetooth e Thread e può essere preprogrammato con un protocollo di comunicazione dell'interfaccia seriale per una programmazione semplice. Inoltre, la funzione di rilevamento della direzione Bluetooth consente al modulo di accedere alle applicazioni AoA/AoD . Include una gamma di interfacce analogiche e digitali come ADC, PDM, PWM, UART, SPI e I2C. È caratterizzato da un basso consumo energetico, una distanza di connessione robusta, dimensioni compatte e affidabilità rigida.

Modulo SoC nordico multiprotocollo BLE 5.0 ZigBee Thread nRF52811

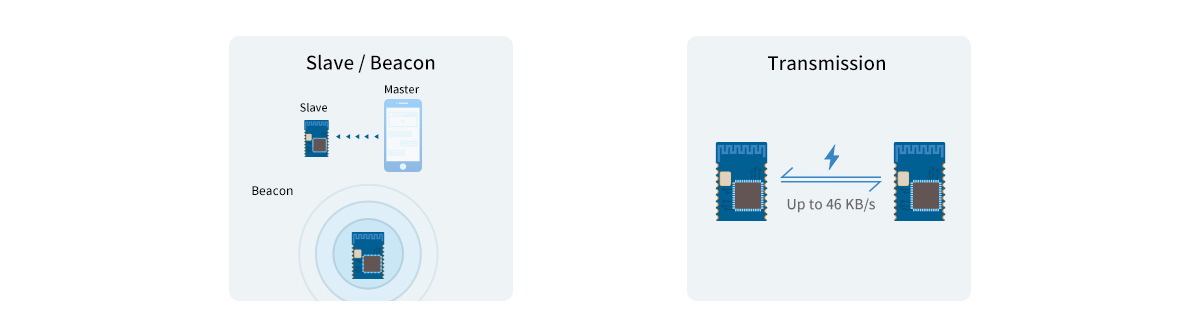

- Protocollo di trasmissione trasparente (bridge) -

· Diversi ruoli: schiavo, Faro

·Massimo. velocità di trasmissione trasparente: fino a 46 kB/s

- Applicazioni -

· Dispositivi di connettività intelligente

· Ricerca della direzione del faro

· Industriale intelligente

· Indossabili

· Cuffie per realtà virtuale

· Sanità e medicina

SoC wireless:

Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
Potenza TX: da -20 dBm a +4 dBm
Sensibilità in modalità BLE: -97 dBm
Memoria

-192KB flash
-24KB di RAM

Caratteristiche RF:

Bluetooth 5.1 a basso consumo energetico:: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
Ricerca della direzione Bluetooth
Discussione: 250 kbps
Proprietario a 2,4 GHz: 2 Mbps, 1 Mbps

Consumo attuale:

2,05 μA in modalità sospensione
68,75 μA a ciclo di trasmissione di 200 ms
65,08 μA con ciclo di connessione di 50 ms

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC a 12 bit, 200 ksps
16 GPIO
PWM
PDM
Master/slave SPI
Master/slave I²C
UART (CTS/RTS)

RF-BM-ND08A Scheda tecnica hardware V1.0_20230525

Moduli multiprotocollo serie NORDIC nRF52
Numero di parte	RF-BM-ND10	RF-BM-ND07	RF-BM-ND06	RF-BM-ND05I	RF-BM-ND05	RF-BM-ND08A	RF-BM-ND04A
Foto
CIRCUITO INTEGRATO	nRF52833	nRF52833	nRF52840	nRF52840	nRF52840	nRF52811	nRF52811
Nucleo	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4 da 64 MHz
Antenna	Interfaccia PCB/IPEX/mezzo foro	Chip/IPEX/Pad	PCB	Interfaccia IPEX/mezzo foro	PCB	PCB	PCB
RAM	128KB	128KB	256KB	256KB	256KB	24KB	24KB
Veloce	512KB	512KB	1 MB	1 MB	1 MB	192KB	192KB
Protocolli	BLE5.3, proprietario, thread, ZigBee, ANT, NFC	BLE5.3, proprietario, thread, ZigBee, ANT, NFC	BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, Proprietario, Thread, ZigBee, ANT, NFC, Matter	BLE5.3, Proprietario, Discussione, ANT	BLE5.3, Proprietario, Discussione, ANT
Alimentazione elettrica	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+4 dBm	+4 dBm
Sensibilità di ricezione	-103 dBm a 125 kbps LE codificato PHY -96 dBm a 1 Mbit/s BLE	-103 dBm a 125 kbps LE codificato PHY -96 dBm a 1 Mbit/s BLE	-103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE	-103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE	-103 dBm a 125 kbps LE codificato PHY -95 dBm a 1 Mbit/s BLE	-104 dBm a 125 kbps LE codificato PHY -97 dBm a 1 Mbit/s BLE	-104 dBm a 125 kbps LE codificato PHY -97 dBm a 1 Mbit/s BLE
GPIO	42	42	48	29	29	16	29
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	Antenna PCB 110 m @ 1M PHY 150 m @ LE CODICE	Antenna chip 80 m @ 1M PHY 100 m @ LE CODICE	110 m @ 1M PHY 150 m @ LE CODICE	Antenna PCB esterna 130 m @ 1M PHY 180 m @ LE CODICE	110 m @ 1M PHY 150 m @ LE CODICE	80 m @ 1M PHY 110 m @ LE CODICE	90 m @ 1M PHY 120 m @ LE CODICE
Dimensione (mm)	33,0x17,7x2,1	17,0x12,2x2,2	24,0x20,5x2,2	24,8x15,0x2,3	24,8x15,0x2,3	15,2x11,2x1,7	24,8x15,0x2,3
Pacchetto	Mezzo foro passo 1,27 mm	DFN con passo 0,5 mm	DFN con passo da 0,8 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√	√
Maglia Bluetooth	√	√	√	√	√	×	×
Lungo raggio	√	√	√	√	√	√	√
FISICA 2Mbps	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	×	√	√
Protocollo UART	N / A	N / A	N / A	N / A	N / A	Schiavo	Schiavo
Funzioni	Tutti gli IO supportano AoA/AoD	Tutti gli IO, supporto AoA/AoD, dimensione ultra piccola	Tutti gli IO, dimensioni compatte	Realizzabile per antenna esterna, gateway BLE	Risorse ricche, gateway domestico intelligente	Alta compatibilità, supporto AoA/AoD	Supporto AoA/AoD, altamente efficace
