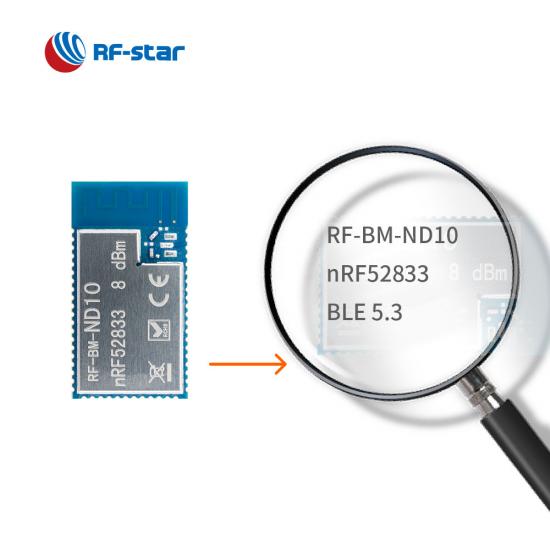

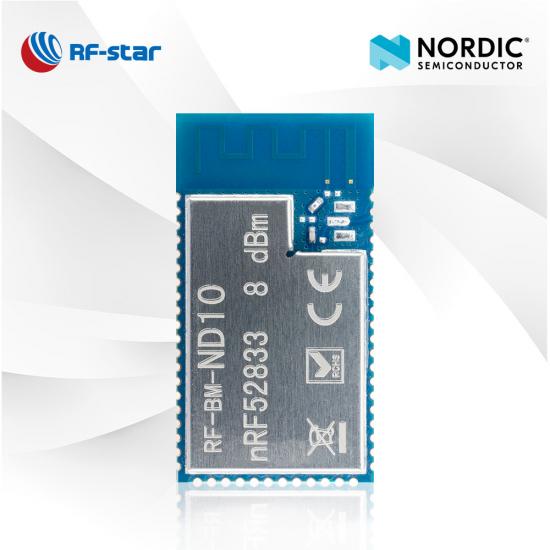

Modulo multiprotocollo RF-BM-ND10 nRF52833 BLE5.3 ZigBee Thread

SoC wireless:

• Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
• Potenza TX: da -20 dBm a +4 dBm
• Sensibilità in modalità BLE:

  • -96 dBm (@ BLE 1 Mbps)

  • 103 dBm (@BLE 125 kbps modalità a lungo raggio)

  • 99 dBm (@802.15.4 250 kbps)

  • -93 dBm (@2,4 GHz 1 Mbps)

  • 89 dBm (@2,4 GHz 2 Mbps)

• Memoria
• Flash da 512KB
• RAM da 128KB

Caratteristiche RF:

• Bluetooth®  5.3 a basso consumo  ^energetico
• Velocità dati: 2 Mbps, 1 Mbps, 500 kbps e 125 kbps
• Rilevamento della direzione Bluetooth
• Discussione: 250 kbps
• Proprietario a 2,4 GHz: 2 Mbps, 1 Mbps
• IEEE 802.15.4-2006
• Velocità dati: 250 kbps
• Filo
• Z igBee
• Proprietario a 2,4 GHz

• Velocità dati: 2 Mbps, 1 Mbps

•   USB 2.0
• NFC
• FORMICA

Consumo attuale:

• Corrente di picco 15,5 mA in TX (+8 dBm)

• Corrente di picco 6,0 mA in TX (0 dBm)

• Corrente di picco di 6,0 mA in RX a 1 Mbps

Campo di funzionamento:

• Intervallo di tensione di alimentazione 1,7 V ~ 5,5 V
• Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

• USB 2.0 a piena velocità da 12 Mbps
•   SPI 32 MHz ad alta velocità
• Tipo 2 NFC-A
• 2xUART(CTS/RTS)
• I²S
• PDM
• 4xPWM
• QDEC
• ADC a 12 bit, 200 ksps
• Comparatore a bassa potenza a 64 livelli,
• Comparatore di uso generale
• Timer/contatore 5 x 32 bit
• Contatore in tempo reale 3 x 24 bit
• 42 GPIO
• Sensore di temperatura
• WDT
• RNG
