Modulo Bluetooth 5.0 a basso consumo energetico Bluetooth Mesh Low Energy nRF52832 RF-BM-ND04

RF-BM-ND04 è un modulo Bluetooth 5.0 Low Energy sviluppato per i requisiti di elevata affidabilità e prestazioni elevate dei prodotti IoT alimentati a batteria e dei gateway. Questo modulo dalle dimensioni robuste supporta anche Bluetooth mesh e NFC. Inizia lo sviluppo del tuo prodotto con il modulo BLE RF-BM-ND04 nRF52832.

  • P/N:

    RF-BM-ND04
  • Stock di merci:

    1000
  • SoC:

    nRF52832
  • Processore:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolli:

    Bluetooth 5.0 low energy, Bluetooth Mesh
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

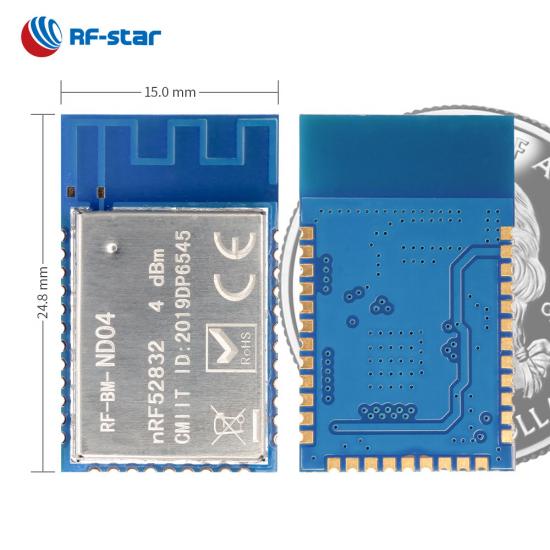

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • Caratteristiche:

    NFC, ANT, 2.4 GHz proprietary
  • GPIO:

    29
  • massimo Potenza TX:

    +4 dBm
  • Gamma di trasmissione:

    100 m

RF-BM-ND04 è un modulo RF basato sul versatile SoC Nordic BLE5.0 nRF52832 con un processore ARM® Cortex®-M4 a 32 bit. Integra un cristallo da 32,768 kHz e uno da 32 MHz, un filtro LC, un adattamento dell'antenna e un'antenna PCB a F invertita a linea di meandro. Supporta lo stack BLE v5.0 inclusa la funzionalità ad alta velocità da 2 Mbps e può essere preprogrammato con protocolli di comunicazione dell'interfaccia seriale, come NFC, ANT e proprietari da 2,4 GHz. Supporta anche la rete Bluetooth che può essere eseguita contemporaneamente a Bluetooth Low Energy. La periferica NFC-A abilita il modulo utilizzato in soluzioni di abbinamento e pagamento semplificate. Le numerose periferiche e interfacce digitali di RF-BM-ND04, come ADC, PDM, PWM, I2C e I2S, lo rendono applicabile in molte applicazioni. Nel complesso, il modulo nRF52832 presenta un basso consumo energetico, dimensioni ridotte, distanza di connessione robusta e affidabilità rigida. Il pacchetto stick per timbri con passo da 1,27 mm consente un facile assemblaggio e una progettazione PCB economica. Diventa il modulo BLE perfetto per sistemi di sicurezza, gateway Internet e altri dispositivi terminali IoT.

Modulo Bluetooth Mesh Low Energy nRF52832 RF-BM-ND04

- Protocollo di trasmissione trasparente  (bridge) -

·  Diversi ruoli: Master, slave, master-slave, Beacon

· Funzione multi-connessione: Fino a 7 salve e 1 master

·Massimo. velocità di trasmissione trasparente: fino a 46 kB/s

·  Velocità dati : 1 Mbps, 2 Mbps

· Caratteristiche: O TA, osservatore, autenticazione

Protocollo di trasmissione trasparente (bridge) -



- Esposizione del prodotto -



Risorse correlate:

Confronto tra nRF52833 a lungo raggio e nRF52832

Introduzione dello sniffer Bluetooth LE NRF52832

SoC wireless:

  • Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
  • Potenza TX: da -20 dBm a +4 dBm
  • Sensibilità in modalità BLE: -96 dBm
  • Memoria
    • -512KB flash
    • -64KB di RAM
  • Velocità dati: 1 Mbps, 2 Mbps

Protocolli supportati:

  • Bluetooth 5.0 a basso consumo energetico
  • Maglia Bluetooth
  • NFC
  • FORMICA
  • Proprietario da 2,4 GHz

Consumo attuale:

  • 2,62 μA in modalità sospensione
  • 77,7 μA a ciclo di trasmissione di 200 ms
  • 72,8 μA con ciclo di connessione di 50 ms

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

  • NFC-A
  • ADC a 12 bit, 200 ksps
  • 29 GPIO
  • PWM
  • PDM
  • Master/slave SPI
  • Master/slave I²C
  • I²S
  • UART (CTS/RTS)

Certificati:

  • FCC
  • SRRC
  • CE
Modulo BLE serie NORDIC nRF52
Numero di parte RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
CIRCUITO INTEGRATO nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Nucleo ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4 da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz ARM® Cortex®-M4F da 64 MHz
Antenna PCB/imbottitura Pad Interfaccia PCB/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia PCB/mezzo foro Interfaccia IPEX/mezzo foro PCB
RAM 24KB 24KB 24KB 24KB 24KB 64KB 64KB 64KB
Veloce 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
Protocolli BLE5.3, Proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, BLE 2M PHY, proprietario, ANT BLE5.3, Proprietario, ANT BLE5.3, proprietario, ANT, NFC BLE5.3, proprietario, ANT, NFC BLE5.3, proprietario, ANT, NFC
Alimentazione elettrica 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V 1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm
Sensibilità di ricezione -97 dBm a 1 Mbit/s BLE -97 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 30 metri 40 m (antenna PCB esterna) 75 m 100 m (antenna PCB esterna) 80 m 80 m 110 m (antenna PCB esterna) 90 m
Dimensione (mm) 7,0x9,0x2,0 7,0x7,0x2,0 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3
Pacchetto DFN con passo da 0,6 mm DFN con passo da 0,6 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth × × × × ×
Lungo raggio × × × × × × × ×
FISICA 2Mbps
AoA/AoD × × × × × × × ×
Protocollo UART Schiavo Schiavo Schiavo Schiavo Schiavo Master-slave contemporaneamente, un master-slave Master-slave contemporaneamente, un master-slave Master-slave contemporaneamente, un master-slave
Funzioni Dimensione ultra piccola, alta efficacia Dimensioni ultra-piccole, alta efficacia, fattibile per antenna esterna Alta compatibilità, alta efficacia Connettore IPEX ad alta efficacia per un design dell'antenna più esterno Consumo energetico inferiore, elevata efficacia Dimensioni compatte per più applicazioni Realizzabile per antenne esterne con portata di trasmissione più lunga Alta compatibilità
