RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Modulo CC1312R che supporta 433 MHz 450 MHz RF-SM-1277B2

RF-SM-1277B2 è un modulo Sub-1G che funziona con la frequenza 431 MHz ~ 537 MHz. Il modulo CC1312R può essere utilizzato nel mercato dei sensori. Scegli RF-SM-1277B2 per migliorare la distanza di trasmissione e facilitare la progettazione dei prodotti finali.

P/N:
RF-SM-1277B2
SoC:
CC1312R
Processore:
48 MHz Arm® Cortex®-M4F
Protocolli:
IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
Frequenza di lavoro:
431 MHz ~ 527 MHz
Pacchetto (mm):
26.0 x 18.0 x 2.3
Caratteristiche:
All GPIOs are lead out
GPIO:
30
massimo Potenza TX:
+13 dBm
Gamma di trasmissione:
1000 m

Richiedi ora

RF-SM-1277B2 è un modulo Sub-1G che supporta la frequenza 433 MHz e 450 MHz . L'IC principale è TI CC1312R , il suo processore principale Arm® Cortex®-M4F da 48 MHz consente al modulo RF una trasmissione a lungo raggio e un consumo energetico estremamente basso. L'opzione dell'antenna del connettore dell'antenna IPEX e l'interfaccia a mezzo foro consentono al cliente di scegliere la modalità di uscita del segnale RF. La potenza TX arriva fino a 13 dBm , il che consente al modulo di raggiungere una copertura di trasmissione più lunga e di essere facilmente integrato nel controller del sensore, nell'illuminazione stradale intelligente, nell'automazione degli edifici, ecc. Il modulo CC1312R supporta anche il protocollo di trasmissione trasparente, in modo da poter usarlo per semplificare il carico di lavoro di progettazione.

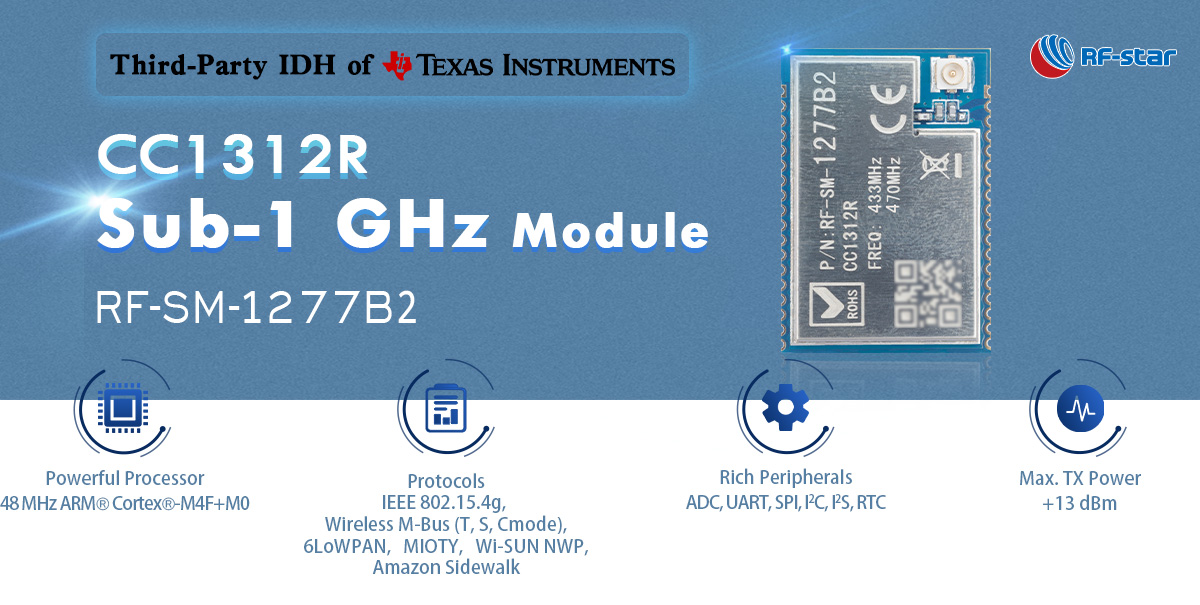

CC1312R Modulo sub-1 GHz RF-SM-1277B2

Protocolli multipli

Il modulo CC1312R supporta IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, sistemi proprietari e TI 15.4-Stack (Sub-1 GHz).

Ampia frequenza radio

Per la frequenza di lavoro da 431 MHz a 527 MHz, è possibile soddisfare le frequenze centrali: 433 MHz, 470 MHz e 500 MHz.

Antenna esterna

L'abbinamento dell'antenna e l'opzione per la modalità di uscita RF (connettore dell'antenna IPEX e interfaccia a mezzo foro) ti rendono flessibile per connettere il tuo dispositivo.

Periferiche ricche

Tutti i pin delle periferiche digitali possono essere instradati a qualsiasi GPIO e sono disponibili queste interfacce, tra cui ADC, UART, SPI, I2C, I2S, RTC.

Memoria più grande rispetto a CC1310

· 352 KB di flash programmabile nel sistema
· 256 KB di ROM per protocolli e libreria
· 8 KB di SRAM per cache (o come RAM per uso generico)
· 20 KB di SRAM a bassissima perdita

- Caratteristiche -

· Wi-SUN NWP

· Antenna esterna

· Periferiche ricche

· Frequenza: 431 MHz ~ 527 MHz

Funzionalità del modulo RF-SM-1277B2 Sub-1G

Risorsa di riferimento:

Confronto tra il modulo Sub-1G RF-SM-1277B1 e RF-SM-1277B2 basato sull'MCU CC1312

SoC wireless :

Processore ^ARM® Cortex® ^-M4F da 48 MHz
Potenza TX: fino a +13 dBm
Sensibilità:

–121 dBm in modalità a lungo raggio
-110 dBm a 50 kbps

Memoria

352kB flash
SRAM da 88kB

Caratteristiche:

Sicurezza AES-128
30 GPIO

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
Frequenza: 431 MHz ~ 527 MHz

Periferiche ricche:

ADC
UART
SPI
I²C
I²S
RTC

Certificati :

CE
RoHS
Portata

RF-SM-1277B1_RF-SM-1277B2 Scheda tecnica hardware V1.1_20230526

Moduli Sub-1G serie TI CC131x
Numero di parte	RF-TI1352P2	RF-TI1352P1	RF-TI1352B1	RF-SM-1277B2	RF-SM-1277B1	RF-SM-1044B4	RF-SM-1044B2	RF-SM-1044B1	RF-SM-1077B2	RF-SM-1077B1
Foto
CIRCUITO INTEGRATO	CC1352P7	CC1352P	CC1352R	CC1312R	CC1312R	CC1310F128RSM	CC1310F128RSM	CC1310F128RSM	CC1310F128RGZ	CC1310F128RGZ
Nucleo	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz
Antenna	IPEX	Interfaccia a mezzo foro	IPEX	Interfaccia IPEX/mezzo foro	Interfaccia IPEX/mezzo foro	PCB	Interfaccia a mezzo foro	PCB	Interfaccia IPEX/mezzo foro	Interfaccia IPEX/mezzo foro
RAM	152KB	88KB	88KB	88KB	88KB	28KB	28KB	28KB	28KB	28KB
Veloce	704KB	352KB	352KB	352KB	352KB	128KB	128KB	128KB	128KB	128KB
Protocolli	Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz)	IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz)	IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz)	IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)	IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)	IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)	IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)	IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V	1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	800 MHz ～ 928 MHz, 2,4 GHz	800 MHz ～ 928 MHz, 2,4 GHz	800 MHz ～ 928 MHz, 2,4 GHz	431 MHz~527 MHz	779 MHz ~ 930 MHz	779 MHz ~ 930 MHz	779 MHz ~ 930 MHz	779 MHz ~ 930 MHz	431 MHz~527 MHz	779 MHz ~ 930 MHz
Massimo. Potenza TX	+20 dBm	+20 dBm	+14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz	+13 dBm	+14 dBm	+14 dBm	+14 dBm	+14 dBm	+15 dBm	+14 dBm
Sensibilità di ricezione	–121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY	–121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE	–121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY	–121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)	–114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO	23	23	28	30	30	12	7	8	30	30
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna)	180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna)	120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna)	1000 m (antenna esterna con colla stick)	1000 m (antenna esterna con colla stick)	720 m	1000 m (antenna esterna con colla stick)	720 m	1000 m (antenna esterna con colla stick)	1000 m (antenna esterna con colla stick)
Dimensione (mm)	26,5x16,8x2,2	25,0x16,4x2,2	26,5x16,8x2,2	26,0x18,0x2,3	26,0x18,0x2,3	22,0 × 14,0 × 1,85	12,5×9,0×1,8	22,0×14,0×1,8	26,0x18,0x2,3	26,0x18,0x2,3
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
Funzioni	Wireless M-Bus, raccolta di energia	Agricoltura intelligente, controllo dei sensori	Smart grid, monitoraggio e controllo industriale	Supporta DMM, raggio di trasmissione più lungo	Supporta DMM, raggio di trasmissione più lungo	Antenna PCB integrata	Dimensioni ultra ridotte, realizzabili per antenne esterne	Spina i perni per un facile inserimento	Portata di trasmissione più lunga	Portata di trasmissione più lunga
