RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

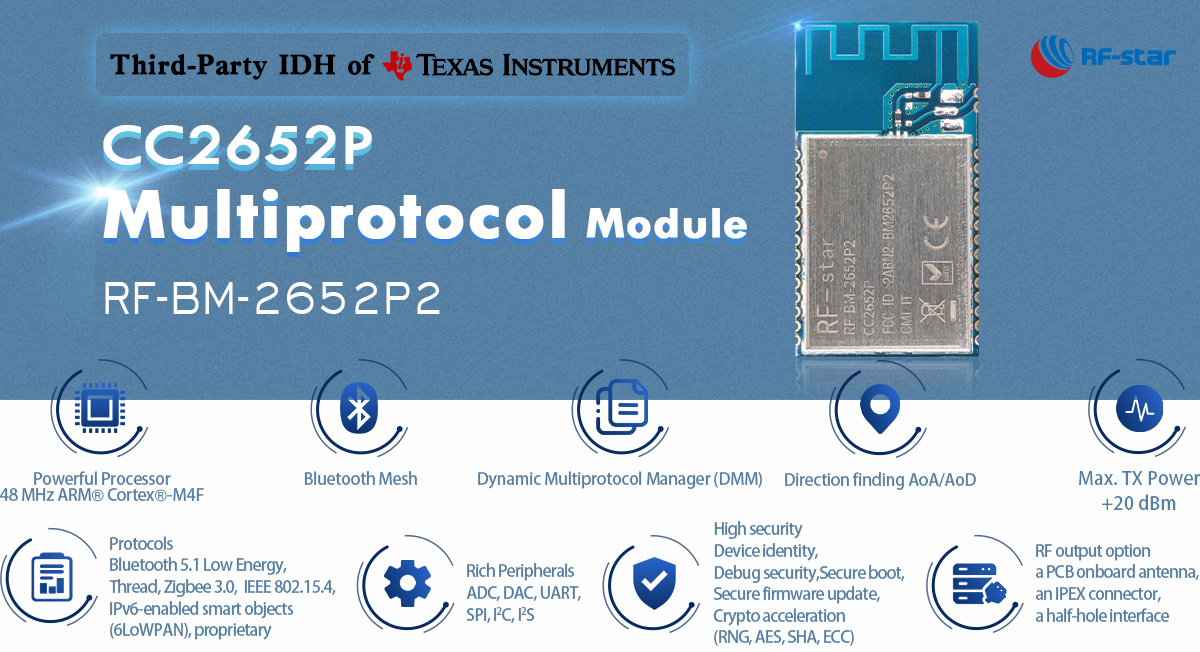

Modulo multiprotocollo CC2652P con PA integrato RF-BM-2652P2

Il modulo RF-BM-2652P2 è destinato alla comunicazione wireless a bassa potenza e al rilevamento avanzato nei mercati IoT. Il modulo CC2652P supporta Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, oggetti intelligenti abilitati per IPv6 (6LoWPAN) e proprietari, incluso TI 15.4-Stack (2,4 GHz) e multiprotocollo simultaneo tramite Dynamic Multiprotocol Manager (DMM) ) autista. RF-BM-2652P2 è il modulo multiprotocollo più popolare utilizzato nell'applicazione gateway.

P/N:
RF-BM-2652P2
SoC:
CC2652P
Processore:
48 MHz ARM® Cortex®-M4F
Protocolli:
Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):
30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
Caratteristiche:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface
GPIO:
23
massimo Potenza TX:
+20 dBm
Gamma di trasmissione:
500 m (@BLE), 800 m (@ZigBee)

Richiedi ora

RF-BM-2652P2 , un modulo multiprotocollo basato su TI CC2652P , funziona con un potente processore ARM® Cortex®-M4F da 48 MHz. Integra un cristallo da 48 MHz, un cristallo da 32,768 kHz, Flash da 352 kB, ROM da 256 kB, un filtro LC e un'opzione di uscita RF di un'antenna PCB integrata ad alte prestazioni, un connettore IPEX e un'interfaccia a mezzo foro. La modalità di uscita multipla e la potenza TX massima di 20 dBm consentono al modulo di funzionare con la migliore gamma di trasmissione della categoria e una bassa potenza. Inoltre, il driver Dynamic Multiprotocol Manager (DMM) consente anche operazioni multiprotocollo simultanee, coesistenza e opzioni di provisioning e consente la creazione di sistemi IoT complessi utilizzando un unico IC. Il modulo RF CC2652P 2.4G è preferito dalla domotica ZigBee, dal coordinatore ZigBee2MQTT e dalle applicazioni di sensori a lungo raggio.

Modulo multiprotocollo CC2652P RF-BM-2652P2

Protocolli multipli supportati

RF-BM-2652P2 è un modulo wireless da 2,4 GHz che supporta Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, oggetti intelligenti abilitati IPv6 (6LoWPAN), sistemi proprietari, incluso TI 15.4-Stack (2,4 GHz) .

Amplificatore ad alta potenza

Utilizzando un amplificatore integrato ad alta potenza da +20 dBm con il miglior consumo di corrente di trasmissione a 85 mA, il modulo RF CC2652P da 2,4 GHz può aiutare i tuoi dispositivi wireless a raggiungere una portata molto più lunga.

Tre opzioni di uscita RF

Incorporando il tipo di modulo multiprotocollo nel tuo progetto, puoi scegliere un'antenna PCB integrata ad alte prestazioni. Sono inoltre disponibili un connettore IPEX e un'interfaccia a mezzo foro.

Gestore multiprotocollo dinamico

Il modulo CC2652P RF-BM-2652P2 con il driver DMM consente più stack wireless, ad es. BLE, ZigBee, protocollo Thread e altro ancora per coesistere e operare contemporaneamente.

- Esposizione del prodotto -

Risorsa di riferimento:

Cosa sono i moduli RF-star ZigBee CC2652P

Per cosa può essere utilizzato il modulo RF-star ZigBee CC2652P

La soluzione ZigBee CC2652P ti aiuta a tenere lontane le esplosioni di gas naturale

SoC wireless :

Processore ^ARM® Cortex® ^-M4F da 48 MHz
Potenza TX: fino a +20 dBm
Sensibilità :

-100 dBm a 802.15.4 (2,4 GHz)
-105 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

Memoria

352kB flash
ROM da 256kB
80 kB di SRAM

Velocità dati :

LE 1M FIS
LE 2M FIS
PHY codificato LE (lungo raggio)

Caratteristiche:

Bluetooth 5.1 a basso consumo energetico
Filo
Zigbee 3.0
IEEE802.15.4
Oggetti intelligenti abilitati per IPv6 (6LoWPAN)
Proprietario
Maglia Bluetooth B
Ricerca della direzione

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC
DAC
UART
SPI
I²C
I²S
RTC

Certificati :

RF-BM-2652P2 RF-BM-2652P2I Scheda tecnica hardware V1.1_20230525

Moduli multiprotocollo serie TI SimpleLink CC2652P
Numero di parte	RF-BM-2652P4I	RF-BM-2652P4	RF-BM-2652P3	RF-BM-2652P2I	RF-BM-2652P2	RF-BM-2652P1
Foto
CIRCUITO INTEGRATO	CC2652P7	CC2652P7	CC2652P	CC2652P	CC2652P	CC2652P
Nucleo	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M0+ da 48 MHz
Antenna	Interfaccia IPEX/mezzo foro	PCB	PCB	Interfaccia IPEX/mezzo foro	PCB	Interfaccia a mezzo foro
RAM	152KB	152KB	88KB	88KB	88KB	88KB
Veloce	704KB	704KB	352KB	352KB	352KB	352KB
Protocolli	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)	Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemi proprietari, stack SimpleLink™ TI 15.4 (2,4 GHz)
Alimentazione elettrica	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+20 dBm	+20 dBm	+20 dBm	+20 dBm	+20 dBm	+20 dBm
Sensibilità di ricezione	-99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificato BLE	-99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificato BLE	-100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificato BLE	-100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificato BLE	-100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificato BLE	-100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificato BLE
GPIO	23	23	11	23	23	23
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	180 m @ 1M PHY (antenna PCB esterna) 240 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna)	150 m @ 1M PHY 220 m @ LE PHY codificato 600 m @ 802.15.4	150 m @ 1M PHY 220 m @ LE PHY codificato 600 m @ 802.15.4	180 m @ 1M PHY (antenna PCB esterna) 240 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna)	150 m @ 1M PHY 220 m @ LE PHY codificato 600 m @ 802.15.4	180 m @ 1M PHY (antenna PCB esterna) 240 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna)
Dimensione (mm)	30,0x16,4x2,2	30,0x16,4x2,2	24,0x16,0x2,1	30,0x16,4x2,2	30,0x16,4x2,2	25,0x16,4x2,2
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√
Maglia Bluetooth	√	√	√	√	√	√
Lungo raggio	√	√	√	√	√	√
FISICA 2Mbps	√	√	√	√	√	√
AoA/AoD	√	√	√	√	√	√
Protocollo UART	N / A	N / A	N / A	N / A	N / A	N / A
Applicazione	Gateway domestico intelligente, automazione degli edifici	Domotica, centrale antincendio (FACP)	Rilevatore di fumo e calore, tracciamento delle risorse	Automazione e controllo di fabbrica, sistemi di sicurezza degli edifici	Sistemi di sicurezza, gateway	Smart grid, reti di sensori wireless
