RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Modulo certificato BLE4.2 CC2541 con PA CC2592 RF-BMPA-2541B1

RF-BMPA-2541B1 è un modulo BLE4.2 destinato ai mercati dell'Internet delle cose con i requisiti del lungo raggio e le maggiori caratteristiche di potenza. Il modulo con un max. La potenza TX di 19 dBm consente alla tua applicazione una copertura di portata più ampia e un'opzione del modo di uscita dell'antenna.

P/N:
RF-BMPA-2541B1
SoC:
CC2541, CC2592
Processore:
Low-Power 8051 Microcontroller Core With Code Prefetch
Protocolli:
Bluetooth 4.2 low energy
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):

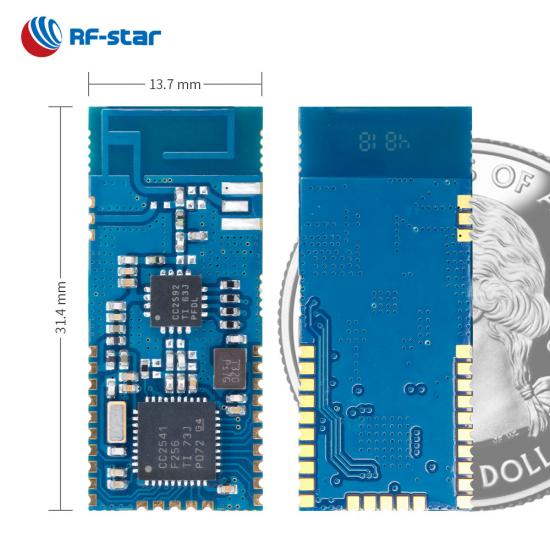

31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin
Caratteristiche:
Power Amplifier
GPIO:
13
massimo Potenza TX:
+19 dBm
Gamma di trasmissione:
200m

Richiedi ora

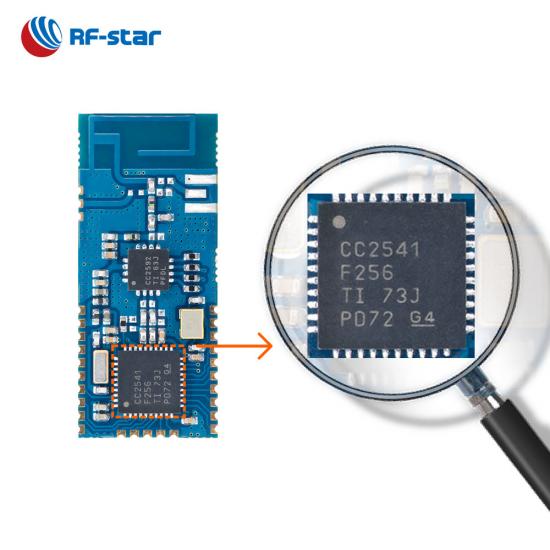

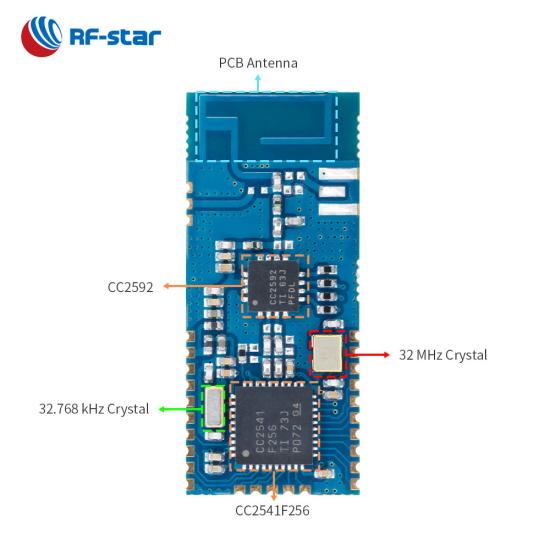

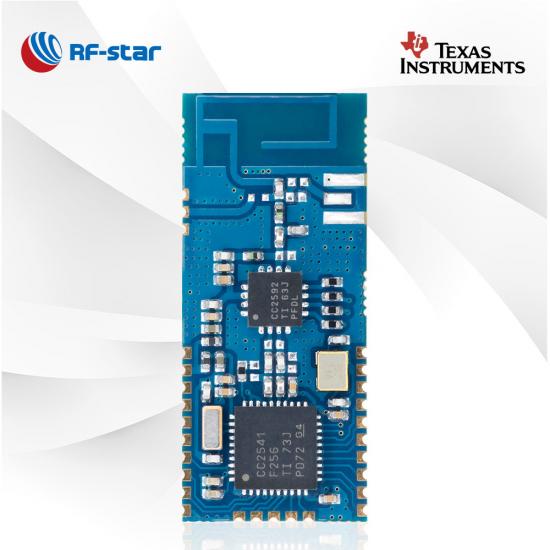

RF-BMPA-2541B1 è un modulo basato sul SoC TI CC2541 BLE4.2 con un PA CC2592 . Il modulo è il modulo Bluetooth 4.2 Low Energy di prima generazione con un amplificatore di potenza basato su un core 8051 e integra un cristallo da 32 MHz, un cristallo da 32,768 kHz, un balun LC e una modalità di uscita dell'antenna opzionale del PCB a F invertito antenna, un connettore IPEX e un'interfaccia a mezzo foro. Questo design consente al modulo un raggio di trasmissione più lungo, che rende questo modulo popolare in applicazioni con requisiti di prestazioni più elevate come il gateway, il telecomando.

Modulo certificato BLE4.2 CC2541

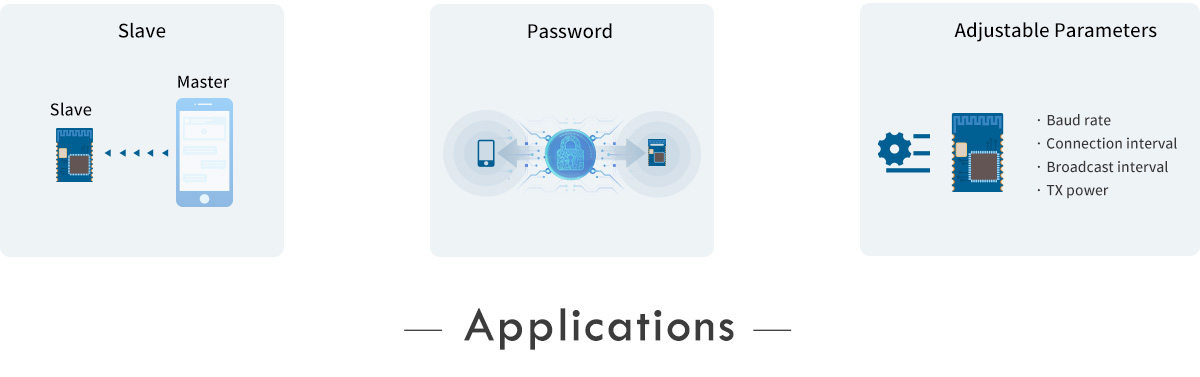

- Protocollo BLE 4.2 di trasmissione trasparente (bridge) -

· Ruolo del modulo: slave

· Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

· Password di connessione

SoC wireless :

Core del microcontrollore 8051 a basso consumo con prelettura del codice
Potenza TX: 19 dBm
Sensibilità in modalità BLE: -94 dBm
Memoria

- 256kB flash
-8kB di RAM

Caratteristiche:

Bluetooth 4.2 a basso consumo energetico

Consumo attuale:

0,79 mA a ciclo di trasmissione di 200 ms
Ciclo di connessione 1,8 mA a 20 ms

Campo di funzionamento:

Intervallo di tensione di alimentazione: 2,0 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC a 12 bit
13 GPIO
I²C
IR
UART (CTS/RTS)

RF-BMPA-2541B1 Scheda tecnica hardware V1.0_20230526

Moduli BLE serie TI CC254x
Numero di parte	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Foto
CIRCUITO INTEGRATO	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Nucleo	8051	8051	8051	8051	8051	8051
Antenna	Interfaccia PCB/mezzo foro	Interfaccia PCB/mezzo foro	Interfaccia PCB/IPEX/mezzo foro	PCB	PCB	IPEX
RAM	8KB	8KB	8KB	8KB	8KB	8KB
Veloce	256KB	256KB	256KB	256KB	256KB	256KB
Protocolli	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Alimentazione elettrica	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V	2,0 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Sensibilità di ricezione	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	75 m	55 m	120 m	70 m	50 metri	80 m (antenna PCB esterna)
Dimensione (mm)	17,4x13,7x1,7	17,4x13,7x1,7	31,4×13,7×2,1	15,2x11,2x1,7	15,2x11,2x1,7	15,2x11,2x2,1
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√
Maglia Bluetooth	×	×	×	×	×	×
Lungo raggio	×	×	×	×	×	×
FISICA 2Mbps	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
Protocollo UART	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo
Funzioni	Tutti gli IO, trasmissione trasparente e guida diretta	Tutti gli IO, trasmissione trasparente e guida diretta	PA+LNA, raggio di trasmissione più lungo	Piccole dimensioni, trasmissione trasparente e azionamento diretto	Piccole dimensioni, trasmissione trasparente e azionamento diretto	Antenna esterna, trasmissione trasparente e guida diretta
