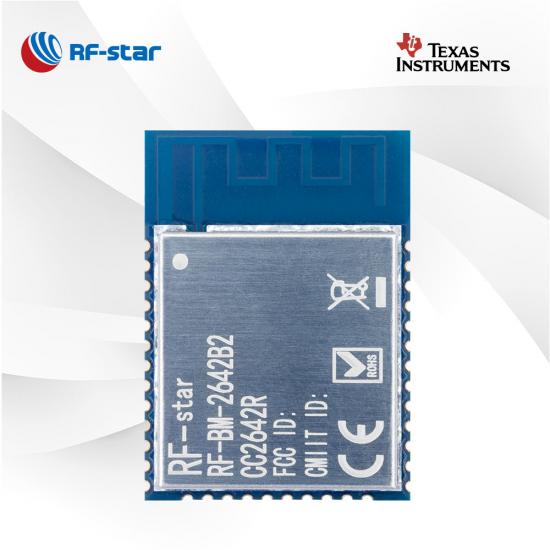

Il più recente modulo TI CC2642R Bluetooth 5.2 a basso consumo energetico RF-BM-2642B2

  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module

Il più recente modulo TI CC2642R Bluetooth 5.2 a basso consumo energetico RF-BM-2642B2

RF-BM-2642B2 è un modulo Bluetooth 5.2 Low Energy progettato per i requisiti ad alte prestazioni dei prodotti IoT. La funzione di rilevamento della direzione consente al modulo di soddisfare le esigenze di un'ampia gamma di applicazioni. Inizia la tua progettazione con il modulo UART RF-BM-2642B2 CC2642R.

  • P/N:

    RF-BM-2642B2

  • SoC:

    CC2642R

  • Processore:

    48 MHz ARM® Cortex®-M4F

  • Protocolli:

    Bluetooth 5.2 low energy

  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

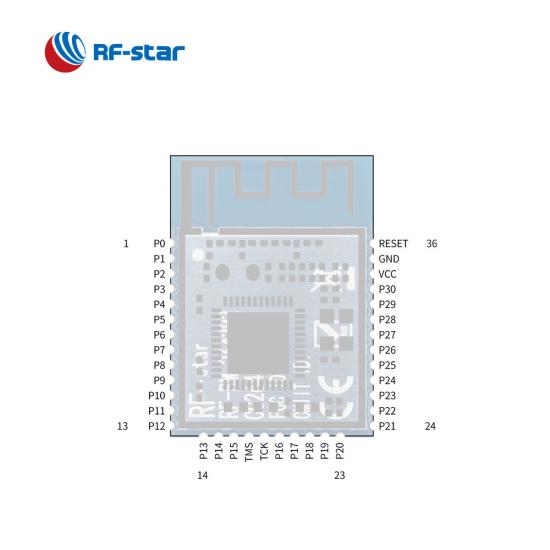

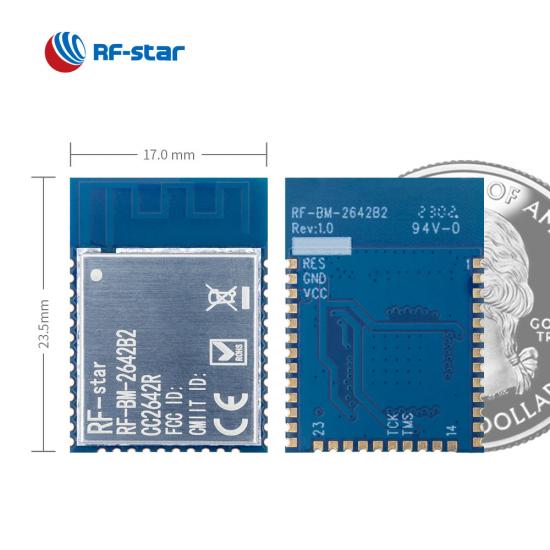

  • Pacchetto (mm):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Caratteristiche:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • massimo Potenza TX:

    +5 dBm

  • Gamma di trasmissione:

    150 m
Richiedi ora

  Il modulo RF-BM-2642B2 BLE5.2 è ottimizzato per  comunicazioni wireless a bassa potenza  e applicazioni di rilevamento avanzate. Integra il potente  SoC TI CC2642R  , un cristallo da 48 MHz, un cristallo da 32,768 kHz, 352 kB di flash programmabile nel sistema, ROM da 256 kB, un filtro LC e un'antenna PCB integrata ad alte prestazioni. Il core processore ARM® Cortex®-M4F consente al modulo CC2642R di funzionare a una corrente estremamente bassa in modalità di alimentazione flessibili e presenta dimensioni ridotte, distanza di connessione robusta e affidabilità rigida. Il modulo Bluetooth Low Energy può anche essere preprogrammato con un protocollo di trasmissione trasparente integrato con velocità dati 1M PHY e 2M PHY, BLE a lungo raggio, pacchetti di estensioni pubblicitarie. Utilizzando  il kit di sviluppo software (SDK) TI SimpleLink™  CC13x2 e CC26x2, il modulo può essere utilizzato per applicazioni Bluetooth Mesh e di localizzazione in tempo reale (RTLS).

Caratteristiche del modulo CC2642R BLE 5.2 RF-BM-2642B2


- Protocollo di trasmissione trasparente  (bridge) BLE 5.0 -

· Diversi ruoli:  Master, Slave, Master-slave, Beacon

· Connessioni multiple:  un master e sette slave contemporaneamente

· UUID del servizio personalizzato

· Autenticazione utente

· Riconnessione automatica

Protocollo di trasmissione trasparente BLE 5.0 del modulo CC2642R RF-BM-2642B2

Risorse correlate:

Il modulo BLE di grado automobilistico CC2642R-Q1 potenzia i veicoli connessi

Cosa può fare il modulo BLE RFBM2642B1 CC2642R?

Differenze tra CC2642R, CC2640 e CC2640R2F


SoC wireless:

  • Processore ARM® Cortex®-M4F da 48 MHz
  • Potenza TX: fino a +5 dBm
  • Sensibilità in modalità BLE: -97 dBm
  • Memoria
    • -352kB flash
    • -256kBROM
    • -80 kB di SRAM


Caratteristiche:

  • Bluetooth 4.2 a basso consumo energetico
  • Bluetooth 5.0 a basso consumo energetico
  • Maglia Bluetooth
  • Ricerca della direzione


Consumo attuale:

  • 1,88 μA in modalità sospensione
  • 101,94 μA a ciclo di trasmissione di 200 ms
  • 77,07 μA con ciclo di connessione di 100 ms

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC a 12 bit
  • DAC
  • 31 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
Moduli BLE serie TI CC264x
Numero di parte RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto Modulo BLE RF-BM-2642QB1I CC2642R-Q1 RF-BM-2642B1 Modulo BLE CC2642R RF-BM-2642B2 Modulo BLE CC2642R Modulo BLE RF-BM-4055B1L CC2640R2LRHB Modulo BLE RF-BM-4077B1L CC2640R2LRGZ Modulo BLE RF-BM-4077B1 CC2640R2FRGZ Modulo BLE RF-BM-4044B5 CC2640R2F Modulo BLE RF-BM-4044B4 CC2640R2F Modulo BLE RF-BM-4044B3 CC2640R2F Modulo BLE RF-BM-4044B2 CC2640R2F
CIRCUITO INTEGRATO CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX PCB PCB PCB PCB PCB Interfaccia chip/mezzo foro Interfaccia chip/mezzo foro IPEX PCB
RAM 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
Veloce 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolli BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Alimentazione elettrica 1,8 V ~ 3,63 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilità di ricezione -97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY
GPIO 31 31 31 13 31 31 10 10 10 10
Temperatura di lavoro -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 200 m @ 1M PHY 300 m @ LE PHY codificato 110 m @ 1M PHY 160 m @ LE PHY codificato 140 m @ 1M PHY 255 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato 70 m @ 1M PHY 100 m @ LE PHY codificato 80 m @ 1M PHY 110 m @ LE PHY codificato Antenna chip 30 m @ 1M PHY 60 m @ LE codificato PHY Antenna chip 20 m a 1 M PHY 50 m a PHY codificato LE Antenna PCB esterna 110 m @ 1M PHY 150 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato
Dimensione (mm) 21,5x17,0x2,2 23,5x17,0x2,2 23,5x17,0x2,2 15,2x11,2x1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5x8,5x2,0 8,0x8,0x1,5 15,2x11,2x2,1 16,6x11,2x1,7
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA √ √ √ √ √ √ √ √ √ √
Maglia Bluetooth √ √ × × × × × × × ×
Lungo raggio √ √ √ √ √ √ √ √ √ √
FISICA 2Mbps √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
Protocollo UART Master-slave contemporaneamente Master-slave contemporaneamente Master-slave contemporaneamente Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo
Funzioni Grado AEC-Q100 Elevate prestazioni anti-interferenza Elevate prestazioni anti-interferenza Elevato rapporto costo-efficacia Elevato rapporto costo-efficacia 31 GPIO per applicazioni più disponibili Piccole dimensioni, cuscinetti bifacciali Dimensione ultra piccola Realizzabile per antenne esterne Elevata stabilità
