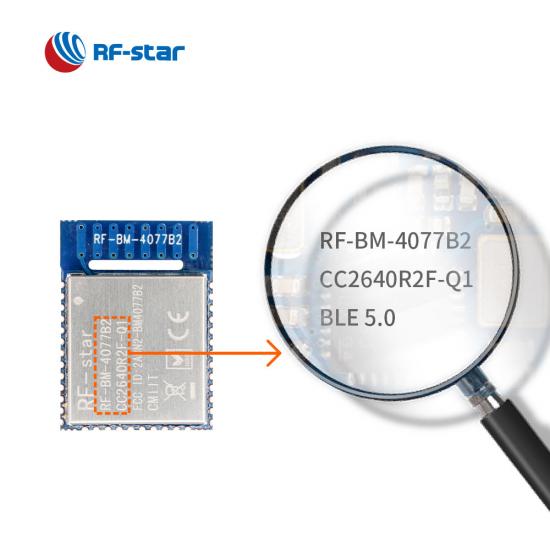

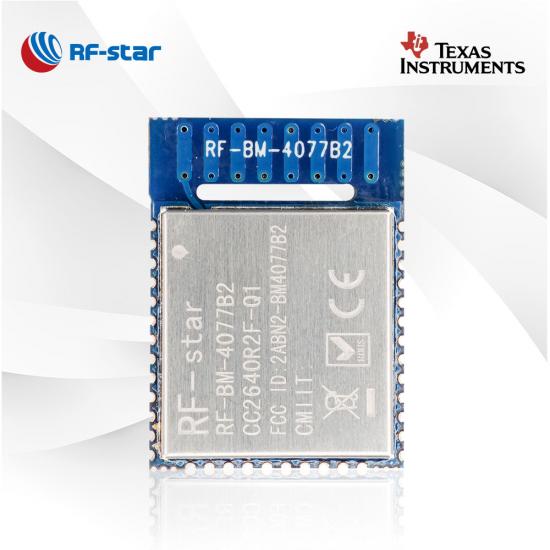

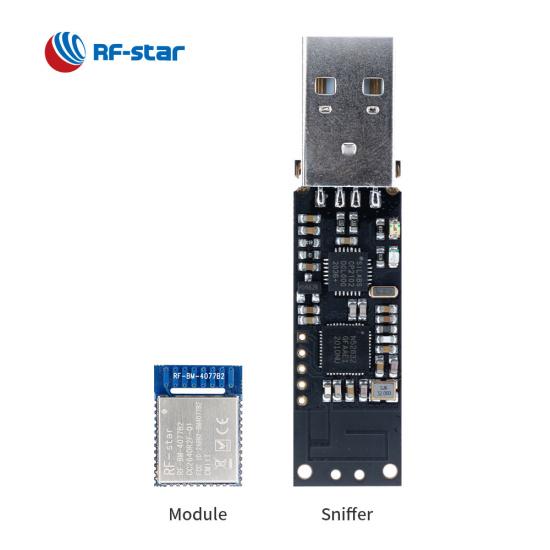

Modulo BLE5.0 CC2640R2F-Q1 per settore automobilistico RF-BM-4077B2

RF-BM-4077B2 è un modulo Bluetooth 4.2 e Bluetooth 5.0 Low Energy destinato ai mercati automobilistici. L'IC CC2640R2F-Q-1 è un SoC wireless conforme AEC-Q100. Trova RF-BM-4077B2, ti aiuta a completare la parte RF del tuo progetto.

  • P/N:

    RF-BM-4077B2
  • SoC:

    CC2640R2F-R2F
  • Processore:

    48 MHz ARM® Cortex®-M3
  • Protocolli:

    Bluetooth 5.0 low energy
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz
  • Pacchetto (mm):

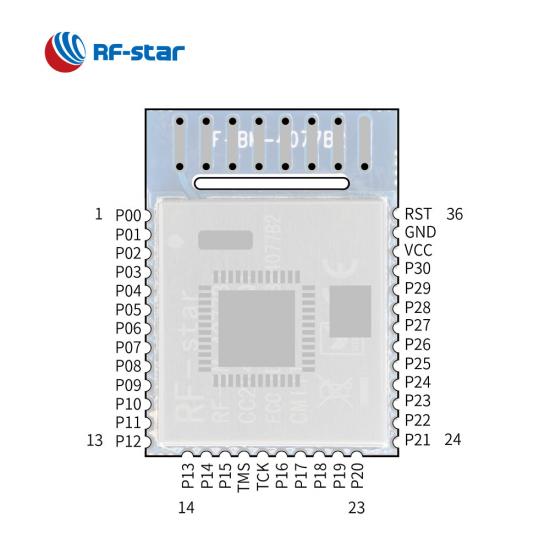

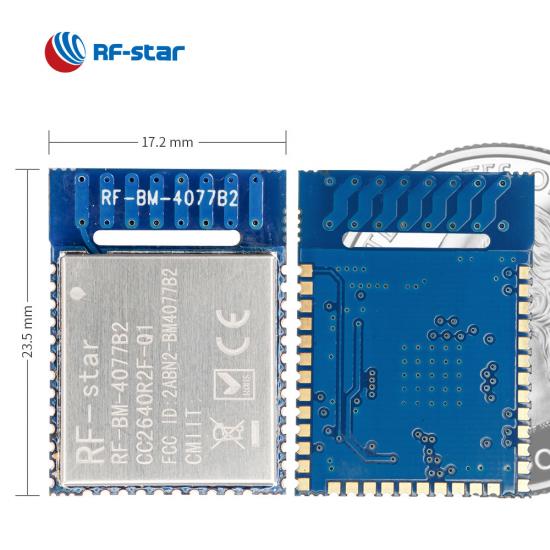

    23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin
  • Caratteristiche:

    wide working temperature range of -40 °C ~ +105 °C, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
  • GPIO:

    31
  • massimo Potenza TX:

    +5 dBm
  • Gamma di trasmissione:

    120 m

RF-BM-4077B2 è il primo trasmettitore Bluetooth automatico di RF-star . Si basa sul SoC wireless Texas Instruments CC2640R2F-Q1 conforme AEC-Q100 che supporta Bluetooth 4.2 e Bluetooth 5.0 Low Energy. Il processore principale ARM Cortex-M3 a 32 bit a 48 MHz conferisce a questo modulo prestazioni elevate e un consumo energetico ridotto. Il modulo è costituito da un cristallo da 24 MHz, un cristallo da 32,768 kHz, un balun LC e un'antenna PCB a F invertita. Può funzionare in modalità di trasmissione trasparente e impostare parametri tramite comandi AT, consentendo agli utenti di creare rapidamente una connessione BLE affidabile per le applicazioni. Questo modulo CC2640R2F è uno dei moduli più adatti per l'industria automobilistica.

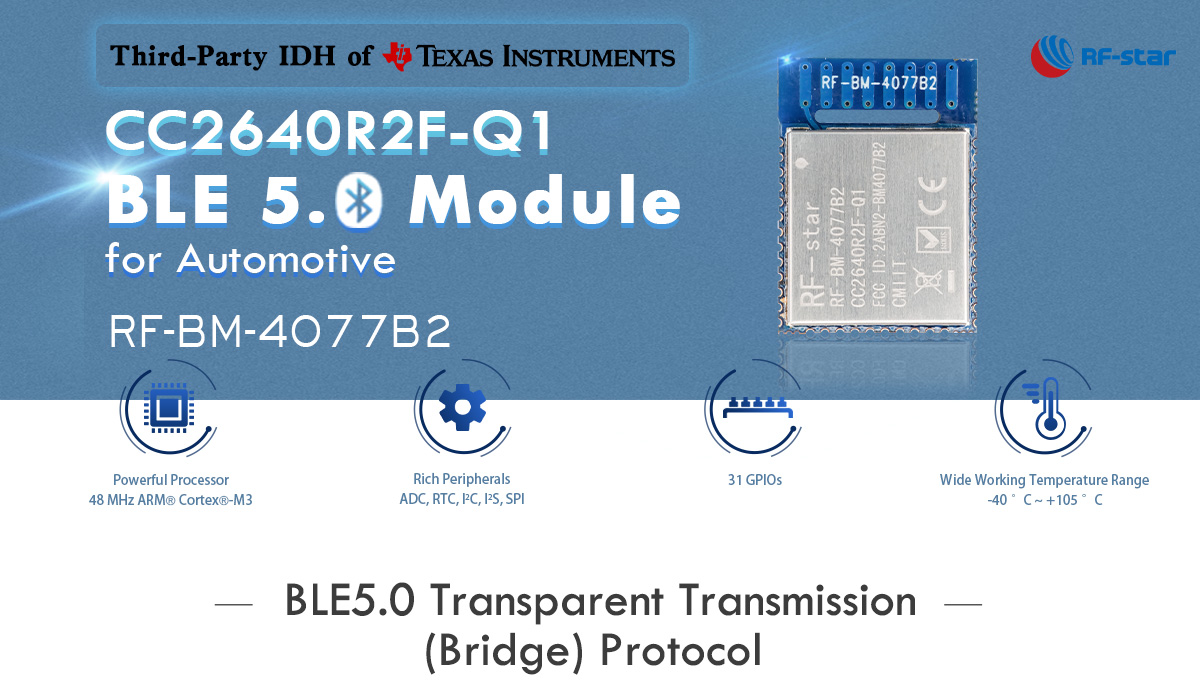

Modulo BLE5.0 CC2640R2F-Q1 per il settore automobilistico

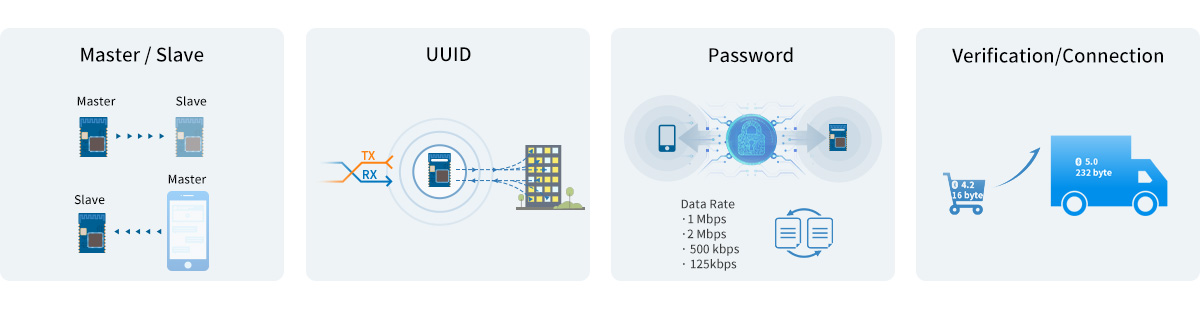

- Protocollo di trasmissione trasparente  (bridge) BLE 5.0  -

· Ruolo singolo di schiavo, Ruolo singolo di padrone

· UUID del servizio personalizzato

· Password di connessione

· Velocità dati : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Pacchetti di estensione pubblicitaria

Il modulo CC2640R2F-Q1 supporta il modulo di trasmissione trasparente BLE 5.0


- Protocollo BLE 4.2  di trasmissione trasparente  (bridge)  -

· Diversi ruoli: schiavo, padrone, padrone-schiavo

·  Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

· Password di connessione

Il modulo CC2640R2F-Q1 supporta il modulo di trasmissione trasparente BLE 4.2


Risorse correlate:

Modulo Bluetooth 5.0 con chip di livello automobilistico CC2640R2F-Q1

Differenze tra TI CC2640R2L e CC2640R2F

Bacheca della scheda di test per il modulo serie TI (CC2540 CC2541 CC2640)


SoC wireless:

  • Processore ARM® Cortex®-M3 da 48 MHz
  • Potenza TX: fino a +5 dBm
  • Sensibilità in modalità BLE: -97 dBm
  • Memoria
    • -128kB flash
    • -20 kB di SRAM


Protocolli supportati:

  • Bluetooth 4.2 a basso consumo energetico
  • Bluetooth 5.0 a basso consumo energetico


Consumo attuale:

  • 2,71 μA in modalità sospensione
  • 38,11 μA a ciclo di trasmissione di 200 ms (disabilita il pull-up EN interno)
  • 188,72 μA con ciclo di connessione di 20 ms (disabilita il pull-up EN interno)

Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +105 °C


Periferiche ricche:


  • ADC a 12 bit
  • 31 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Moduli BLE serie TI CC264x
Numero di parte RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto RF-BM-2642B1 Modulo BLE CC2642R Modulo BLE RF-BM-4077B2 CC2640R2F-Q1 Modulo BLE RF-BM-4055B1L CC2640R2LRHB Modulo BLE RF-BM-4077B1L CC2640R2LRGZ Modulo BLE RF-BM-4077B1 CC2640R2FRGZ Modulo BLE RF-BM-4044B5 CC2640R2F Modulo BLE RF-BM-4044B4 CC2640R2F Modulo BLE RF-BM-4044B3 CC2640R2F Modulo BLE RF-BM-4044B2 CC2640R2F
CIRCUITO INTEGRATO CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna PCB PCB PCB PCB PCB Interfaccia chip/mezzo foro Interfaccia chip/mezzo foro IPEX PCB
RAM 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
Veloce 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolli BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Alimentazione elettrica 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V 1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz 2,4GHz
Massimo. Potenza TX +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilità di ricezione -97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY -97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY
GPIO 31 31 13 31 31 10 10 10 10
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 110 m @ 1M PHY 160 m @ LE PHY codificato 100 m @ 1M PHY 150 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato 70 m @ 1M PHY 100 m @ LE PHY codificato 80 m @ 1M PHY 110 m @ LE PHY codificato Antenna chip 30 m @ 1M PHY 60 m @ LE codificato PHY Antenna chip 20 m a 1 M PHY 50 m a PHY codificato LE Antenna PCB esterna 110 m @ 1M PHY 150 m @ LE PHY codificato 60 m @ 1M PHY 90 m @ LE PHY codificato
Dimensione (mm) 23,5x17,0x2,2 23,5x17,0x2,2 15,2x11,2x1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5x8,5x2,0 8,0x8,0x1,5 15,2x11,2x2,1 16,6x11,2x1,7
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth × × × × × × × ×
Lungo raggio
FISICA 2Mbps
AoA/AoD × ×
Protocollo UART Master-slave contemporaneamente Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo Padrone/Schiavo
Funzioni Elevate prestazioni anti-interferenza Grado AEC-Q100, elevate prestazioni anti-interferenza Elevato rapporto costo-efficacia Elevato rapporto costo-efficacia 31 GPIO per applicazioni più disponibili Piccole dimensioni, cuscinetti bifacciali Dimensione ultra piccola Realizzabile per antenne esterne Elevata stabilità
