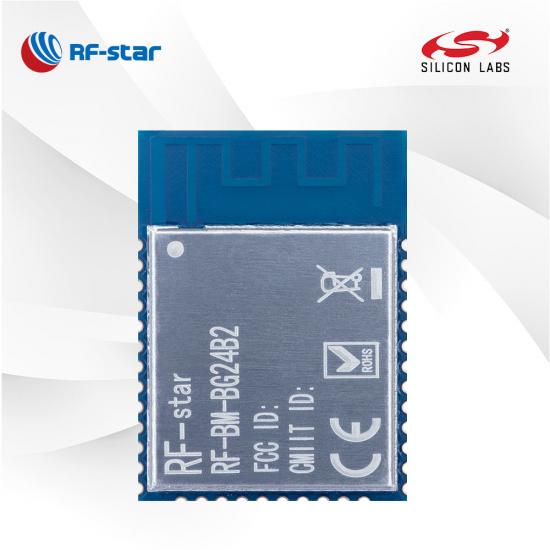

RF-BM-BG24B2 EFR32BG24 Modulo Bluetooth a basso consumo energetico

Il modulo RF-BM- BG2 4 B 2 Bluetooth 5.3 LE è progettato sulla base del SoC EFR32BG24 di Silicon Labs. Il modulo mesh Bluetooth ha una potenza TX fino a 19,5 dBm, che consente di ottenere un raggio di copertura di trasmissione più lungo per dispositivi con involucri metallici o design ad alta schermatura. Scegli RF-BM-BG24B2 per iniziare il tuo lavoro di sviluppo.

  • P/N:

    RF-BM-BG24B2
  • SoC:

    EFR32BG24A020F1024IM48-B
  • Processore:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolli:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

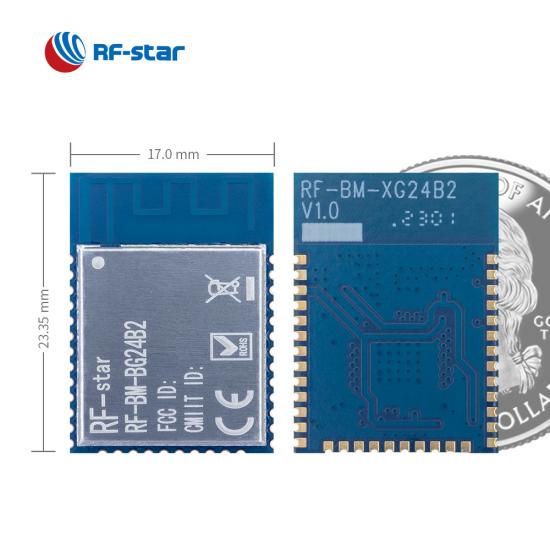

  • Pacchetto (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Caratteristiche:

    Bluetooth Mesh network, Angle of Arrival and Angel of Departure

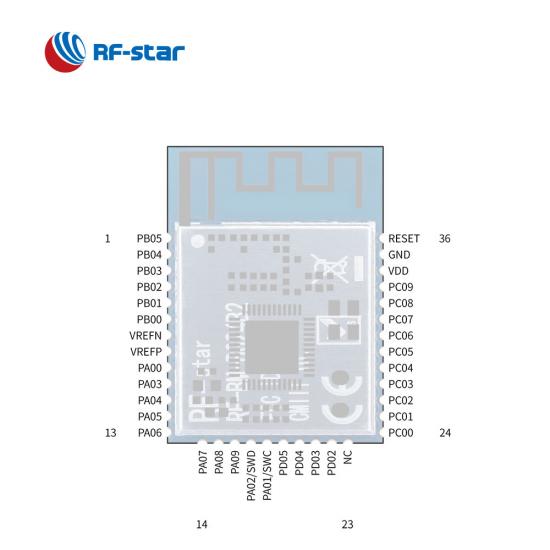

  • GPIO:

    30
  • massimo Potenza TX:

    19.5 dBm
  • Gamma di trasmissione:

    360 m

R F-BM-BG24B2 è un  modulo BLE5.3 basato sul SoC EFR32BG24 di Silicon Labs . Questo modulo EFR32BG24 integra un core ARM ®  Cortex ® -M33 a32 bit e 76,8 MHz ad alte prestazioni30 GPIO e fino a 19,5 dBm consentono ai clienti di progettare il proprio firmware con funzioni di rete e applicative complesse e raggiungere la portata di comunicazione ideale. Il modulo a  lungo raggio  supporta la radiogoniometria AoA/AoD e Bluetooth Mesh . Le sue ricche risorse, l'elevata anti-interferenza e l'elevata sicurezza rendono il modulo RF ad alte prestazioni ampiamente utilizzato nella casa intelligente e nei dispositivi e sensori medici portatili.




Memoria ricca

Il modulo Bluetooth 5.3 integra un cristallo da 39 MHz e un cristallo da 32.768 kHz, flash programmabile fino a 1024 KB e 128 KB di RAM che lo rendono possibile in molte applicazioni complesse.

Periferiche ampie

Lo stesso per BG24B1, il modulo RF-BM-BG24B2 fornisce anche 30 GPIO in un pacchetto a mezzo foro e supporta periferiche avanzate come IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog, ecc.

Ricetrasmettitore multiprotocollo 2,4 GHz

Basato sul chipset multiprotocollo EFR32BG24 di Silicon Labs, il modulo da 2,4 GHz è compatibile con Bluetooth® 5.3 Low Energy, Bluetooth Mesh e proprietario da 2,4 GHz, applicandosi a nodi mesh molti-a-molti


Massimo. Potenza TX

Con l'amplificatore di potenza integrato, la potenza TX massima del modulo BG24 Bluetooth LE arriva fino a 19,5 dBm, per aiutarti a ottenere un raggio di trasmissione più lungo e prestazioni RF più elevate.

Risorse correlate:

Moduli wireless Bluetooth a basso consumo energetico su Silicon Labs EFR32BG24

SoC wireless :

  • ARM®  Cortex® -M33 a 32 bit 76,8 MHz
  • Potenza TX: +19,5 dBm
  • Sensibilità:
    • -105,7 dBm di sensibilità a 125 kbps GFSK
    • -97,6 dBm di sensibilità a 1 Mbps GFSK
    • -94,8 dBm di sensibilità a 2 Mbps GFSK
  • Memoria
    • 1024kB flash
    • 108 kB di RAM
  • Velocità dati: 1 Mbps, 2 Mbps, 125 kps


Formato di modulazione supportato

  • 2(G)FSK con sagomatura completamente configurabile
  • OQPSK DSSS
  • (G)MSK


Supporto del protocollo

  • Bluetooth a basso consumo energetico (Bluetooth 5.3)
  • Ricerca della direzione utilizzando l'angolo di arrivo (AoA) e l'angolo di partenza (AoD)
  • Nodo mesh Bluetooth a basso consumo
  • 2,4 GHz proprietario

Consumo attuale:

  • 1,3 μA in modalità sospensione profonda EM2
  • Corrente RX 4,4 mA (1 Mbps GFSK)
  • Corrente TX 5 mA a potenza di uscita 0 dBm
  • Corrente TX 19,1 mA a potenza di uscita 10 dBm
  • Corrente TX 156,8 mA a potenza di uscita 19,5 dBm



Campo di funzionamento:

  • Intervallo di tensione di alimentazione 2,2 V ~ 3,8 V; 1,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C
  • Intervallo di temperatura di conservazione: -40 °C ~ +125 °C



Periferiche ricche:

  • 30 GPIO
  • Convertitore da analogico a digitale
  • Comparatore analogico
  • Convertitore digitale-analogico
  • Controller DMA a 8 canali
  • Sistema riflesso periferico a 16 canali (PRS)
  • 3 timer/contatori a 16 bit con 3 canali di confronto/acquisizione/PWM (TIMER2/3/4)
  • 2 timer/contatori a 32 bit con 3 canali di confronto/acquisizione/PWM (TIMER0/1)
  • 2 contatori in tempo reale a 32 bit (SYSRTC/BURTC)
  • Timer a basso consumo energetico a 24 bit per la generazione di forme d'onda (LETIMER)
  • Contatore di impulsi a 16 bit con funzionamento asincrono (PCNT)
  • 2 × timer watchdog (WDOG)
  • UART/ISO7816/IrDA/I2S (USART)
  • UART/SPI/DALI/IrDA (EUART)
  • I2C
  • RTC
  • Cane da guardia


Moduli BLE wireless serie Gecko EFR32BG24 di Silicon Labs
Numero di parte RF-BM-BG24B1 RF-BM-BG24B2
Foto RF-BM-BG24B1 RF-BM-BG24B2
CIRCUITO INTEGRATO EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
Nucleo ARM® Cortex®-M33 da 76,8 MHz ARM® Cortex®-M33 da 76,8 MHz
Antenna PCB PCB
RAM 128KB 128KB
Veloce 1024KB 1024KB
Protocolli BLE5.3, proprietario BLE5.3, proprietario
Alimentazione elettrica 2,2 V ~ 3,8 V, consigliato a 3,3 V 2,2 V ~ 3,8 V, consigliato a 3,3 V
Frequenza 2,4GHz 2,4GHz
Massimo. Potenza TX +10 dBm +19,5 dBm
Sensibilità di ricezione -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 230 m @ 1M PHY 450 m @ LE CODICE 360 m @ 1M PHY 600 m @ LE CODICE
Dimensione (mm) 23,35x17,0x2,2 23,35x17,0x2,2
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
OTA
Maglia Bluetooth
Lungo raggio
FISICA 2Mbps
AoA/AoD
Protocollo UART N / A N / A
Funzioni Ricca risorsa di memoria, molti GPIO Ricca risorsa di memoria, elevata potenza TX
