RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

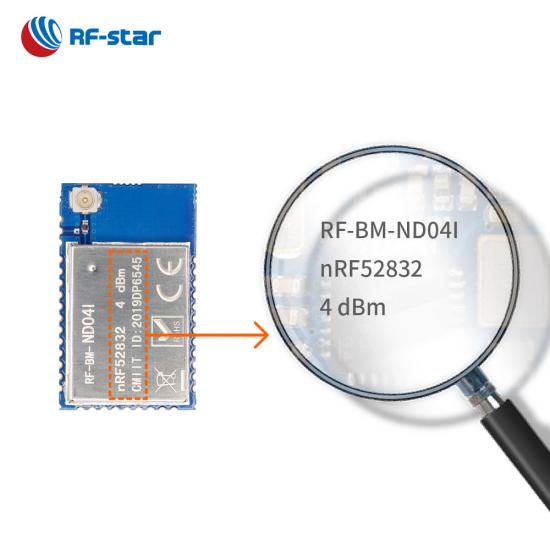

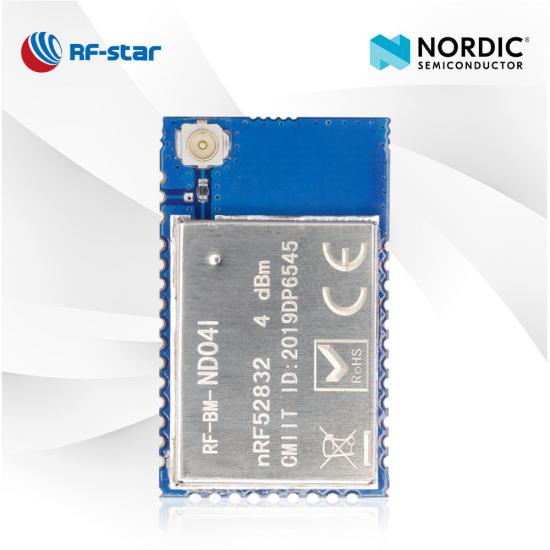

Modulo Bluetooth 5.0 Low Energy nRF52832 con connettore IPEX RF-BM-ND04I

RF-BM-ND04I è un modulo Bluetooth 5.0 Low Energy con connettore IPEX sviluppato per i requisiti di alta affidabilità e alte prestazioni di prodotti e gateway IoT alimentati a batteria. Questo modulo supporta anche Bluetooth Mesh e NFC. Il connettore IPEX offre maggiori possibilità di uscita dell'antenna, nonché l'interfaccia dell'antenna a mezzo foro. Inizia lo sviluppo del tuo prodotto con il modulo BLE RF-BM-ND04I nRF52832.

P/N:
RF-BM-ND04I
Stock di merci:
1000
SoC:
nRF52832
Processore:
32-bit ARM® Cortex®-M4 64 MHz
Protocolli:
Bluetooth 5.0 low energy, Bluetooth Mesh
Frequenza di lavoro:
2402 MHz ~ 2480 MHz

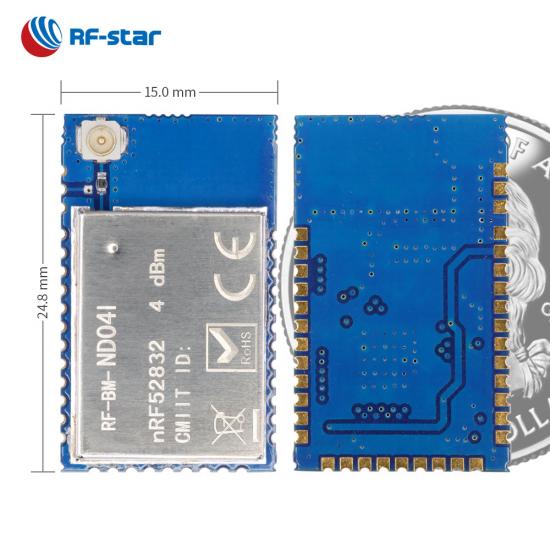

Pacchetto (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Caratteristiche:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

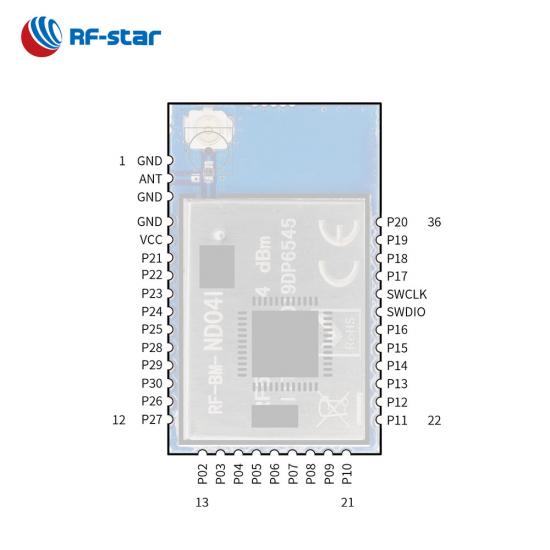

GPIO:
29
massimo Potenza TX:
+4 dBm
Gamma di trasmissione:
100 m

Richiedi ora

RF-BM-ND04I è un modulo RF basato sul versatile SoC Nordic BLE5.0 nRF52832^{con un processore ARM ®} Cortex ^{® -M4}a 32 bit . Integra un cristallo da 32,768 kHz e 32 MHz, un filtro LC, un adattamento dell'antenna e opzioni di antenna di un connettore IPEX e un'interfaccia a mezzo foro. Supporta lo stack BLE v5.0 e può essere preprogrammato con protocolli di comunicazione dell'interfaccia seriale, come Bluetooth Mesh , NFC, ANT e 2,4 GHz proprietari. La periferica NFC-A abilita il modulo utilizzato in soluzioni di abbinamento e pagamento semplificate. Le numerose periferiche e interfacce digitali di RF-BM-ND04I, come ADC, PDM, PWM, I ²C e I ²S, lo rendono applicabile in un'ampia gamma di applicazioni.

Modulo Bluetooth 5.0 a basso consumo energetico nRF52832 RF-BM-ND04I

- Protocollo di trasmissione trasparente (bridge) -

· Diversi ruoli: master, slave, master-slave, Beacon

· Funzione multi-connessione: Fino a 7 salve e 1 master

·Massimo. velocità di trasmissione trasparente: fino a 46 kB/s

· Velocità dati : 1 Mbps, 2 Mbps

· Caratteristiche: O TA, osservatore, autenticazione

Protocollo di trasmissione trasparente (bridge) -

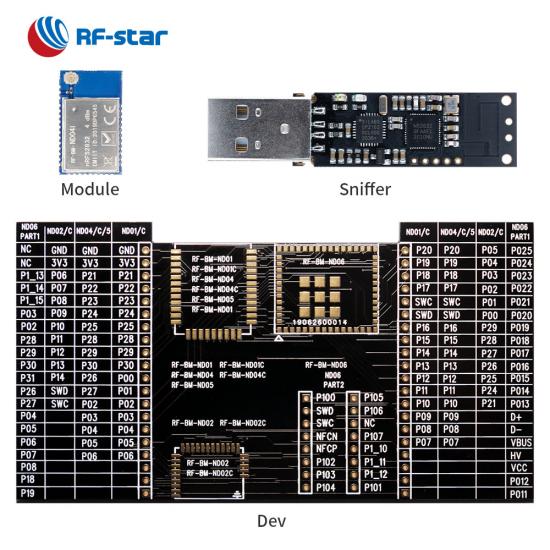

- Esposizione del prodotto -

Risorse correlate:

Confronto tra nRF52833 a lungo raggio e nRF52832

Introduzione dello sniffer Bluetooth LE NRF52832

SoC wireless:

Processore ARM® Cortex®-M4 a 32 bit con FPU, 64 MHz
Potenza TX: da -20 dBm a +4 dBm
Sensibilità in modalità BLE: -96 dBm
Memoria

-512KB flash
-64KB di RAM

Velocità dati: 1 Mbps, 2 Mbps

Protocolli supportati:

Bluetooth 5.0 a basso consumo energetico
Maglia Bluetooth
NFC
FORMICA
Proprietario da 2,4 GHz

Consumo attuale:

2,62 μA in modalità sospensione
77,7 μA a ciclo di trasmissione di 200 ms
72,8 μA con ciclo di connessione di 50 ms

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,7 V ~ 3,6 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

NFC-A
ADC a 12 bit, 200 ksps
29 GPIO
PWM
PDM
Master/slave SPI
Master/slave I²C
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Scheda tecnica hardware V1.2_20230526

Modulo BLE serie NORDIC nRF52
Numero di parte	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Foto
CIRCUITO INTEGRATO	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Nucleo	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4 da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz	ARM® Cortex®-M4F da 64 MHz
Antenna	PCB/imbottitura	Pad	Interfaccia PCB/mezzo foro	Interfaccia IPEX/mezzo foro	PCB	Interfaccia PCB/mezzo foro	Interfaccia IPEX/mezzo foro	PCB
RAM	24KB	24KB	24KB	24KB	24KB	64KB	64KB	64KB
Veloce	192KB	192KB	192KB	192KB	192KB	512KB	512KB	512KB
Protocolli	BLE5.3, Proprietario, ANT	BLE5.3, Proprietario, ANT	BLE5.3, Proprietario, ANT	BLE5.3, BLE 2M PHY, proprietario, ANT	BLE5.3, Proprietario, ANT	BLE5.3, proprietario, ANT, NFC	BLE5.3, proprietario, ANT, NFC	BLE5.3, proprietario, ANT, NFC
Alimentazione elettrica	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V	1,7 V ~ 3,6 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Sensibilità di ricezione	-97 dBm a 1 Mbit/s BLE	-97 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	30 metri	40 m (antenna PCB esterna)	75 m	100 m (antenna PCB esterna)	80 m	80 m	110 m (antenna PCB esterna)	90 m
Dimensione (mm)	7,0x9,0x2,0	7,0x7,0x2,0	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3
Pacchetto	DFN con passo da 0,6 mm	DFN con passo da 0,6 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√	√	√
Maglia Bluetooth	×	×	×	×	×	√	√	√
Lungo raggio	×	×	×	×	×	×	×	×
FISICA 2Mbps	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Protocollo UART	Schiavo	Schiavo	Schiavo	Schiavo	Schiavo	Master-slave contemporaneamente, un master-slave	Master-slave contemporaneamente, un master-slave	Master-slave contemporaneamente, un master-slave
Funzioni	Dimensione ultra piccola, alta efficacia	Dimensioni ultra-piccole, alta efficacia, fattibile per antenna esterna	Alta compatibilità, alta efficacia	Connettore IPEX ad alta efficacia per un design dell'antenna più esterno	Consumo energetico inferiore, elevata efficacia	Dimensioni compatte per più applicazioni	Realizzabile per antenne esterne con portata di trasmissione più lunga	Alta compatibilità
