RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Modulo Bluetooth BLE5.0 a basso consumo energetico TI CC2640R2LRHB RF-BM-4055B1L

RF-BM-4055B1L è un modulo BLE5.0 conveniente. Le potenti prestazioni consentono a questo modulo di raggiungere un'ampia gamma di applicazioni di successo. Scegli il modulo Bluetooth LE RF-BM-4055B1L CC2640R2L come modalità di comunicazione wireless.

P/N:
RF-BM-4055B1L
SoC:
CC2640R2LRHB
Processore:
ARM® Cortex®-M3
Protocolli:
Bluetooth 5.0 low energy
Frequenza di lavoro:
2402 MHz ~ 2480 MHz
Pacchetto (mm):

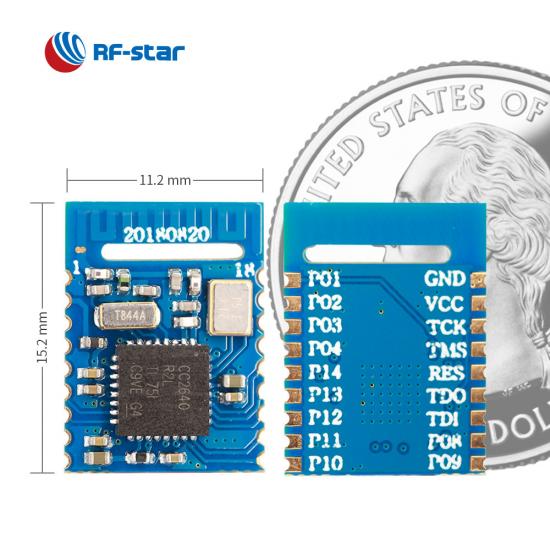

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Caratteristiche:
LE 1M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
13
massimo Potenza TX:
+4 dBm
Gamma di trasmissione:
80 m

Richiedi ora

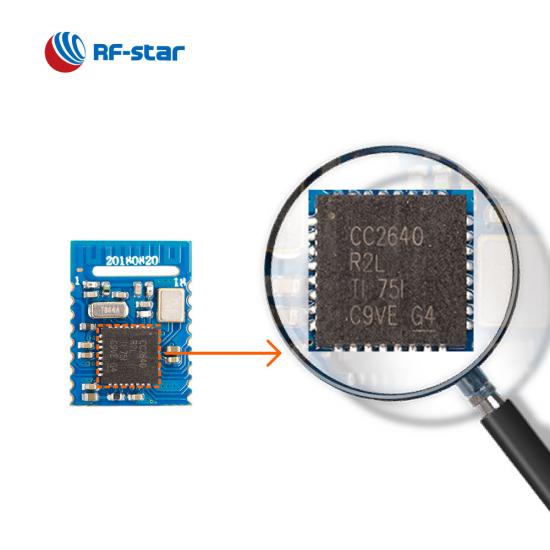

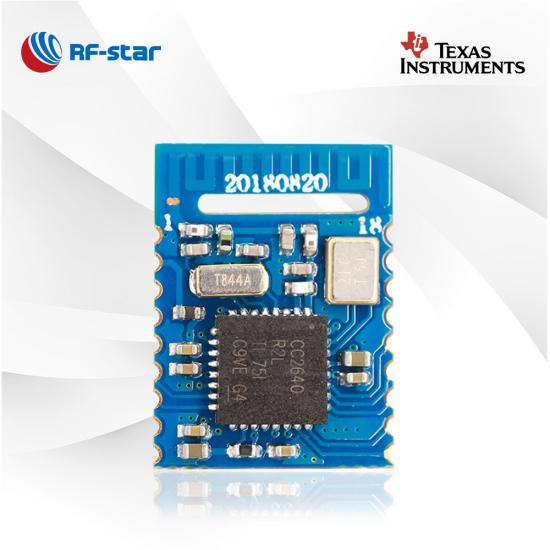

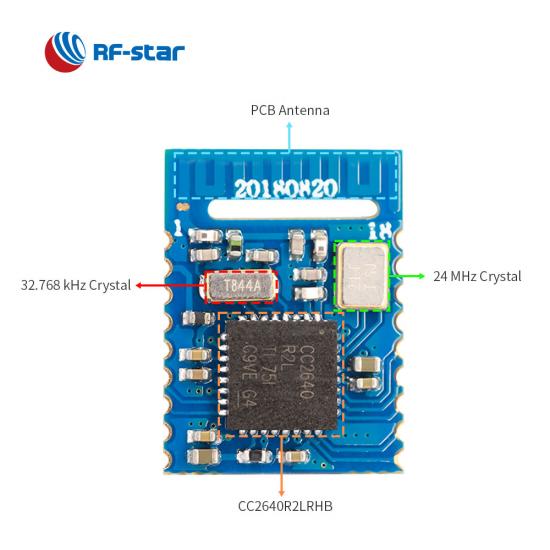

RF-BM-4055B1L è un modulo Bluetooth LE v5.0 progettato sulla base del SoC Texas Instruments CC2640R2LRHB . Il potente core ARM Cortex-M3 di CC2640 presenta il modulo con elevata affidabilità e prestazioni elevate. Questo piccolo modulo Bluetooth integra un cristallo da 24 MHz, un cristallo da 32.768 kHz, un filtro LC e una robusta antenna PCB integrata. Le periferiche di ADC, SPI, I²C, I²S rendono il modulo ottimizzato per applicazioni IoT, come serrature intelligenti, giochi HID, dispositivi medici e così via. Può essere aggiornato con un firmware di trasmissione trasparente RF-star che ti consente di avviare la progettazione con la facilità e la rapidità che desideri.

Modulo Bluetooth 5.0 basato su TI CC2640R2LRHB

- Protocollo BLE 4.2 di trasmissione trasparente (bridge) -

· Diversi ruoli: schiavo, padrone, padrone-schiavo

· Parametri regolabili : velocità di trasmissione, intervallo di connessione, intervallo di trasmissione, potenza TX...

· Password di connessione

Il modulo Bluetooth LE CC2640R2L supporta i ruoli slave, master e master-slave

Risorse correlate:

Differenze tra TI CC2640R2L e CC2640R2F

Caratteristiche principali dei moduli MCU CC2640R2L e CC2640R2L

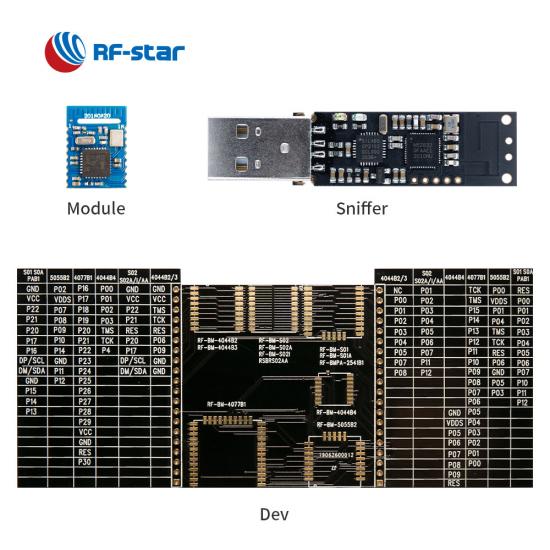

Bacheca della scheda di test per il modulo serie TI (CC2540 CC2541 CC2640)

SoC wireless:

Processore ARM® Cortex®-M3
Potenza TX: da -21 dBm a +5 dBm
Sensibilità in modalità BLE: -97 dBm
Memoria

-128kB flash
-28 kB di SRAM

Velocità dati: 1 Mbps, 500 kbps, 125 kbps

Protocolli supportati:

Bluetooth 4.2 a basso consumo energetico
Bluetooth 5.0 a basso consumo energetico

Consumo attuale:

2,71 μA in modalità sospensione
38,11 μA a ciclo di trasmissione di 200 ms (disabilita il pull-up EN interno)
457,13 μA a ciclo di connessione di 20 ms (disabilita il pull-up EN interno)

Campo di funzionamento:

Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
Intervallo di temperatura di lavoro: -40 °C ~ +85 °C

Periferiche ricche:

ADC a 12 bit
13 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

RF-BM-4055B1L Scheda tecnica hardware V1.0_20230526

Moduli BLE serie TI CC264x
Numero di parte	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Foto
CIRCUITO INTEGRATO	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Nucleo	ARM® Cortex®-M4F da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz	ARM® Cortex®-M3 da 48 MHz
Antenna	PCB	PCB	PCB	PCB	PCB	Interfaccia chip/mezzo foro	Interfaccia chip/mezzo foro	IPEX	PCB
RAM	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
Veloce	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
Protocolli	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Alimentazione elettrica	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V	1,8 V ~ 3,8 V, consigliato a 3,3 V
Frequenza	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz	2,4GHz
Massimo. Potenza TX	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Sensibilità di ricezione	-97 dBm a BLE 1M PHY -105 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY	-97 dBm a BLE 1M PHY -103 dBm a 125 kbps LE codificato PHY
GPIO	31	31	13	31	31	10	10	10	10
Temperatura di lavoro	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura di conservazione	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Gamma di trasmissione	110 m @ 1M PHY 160 m @ LE PHY codificato	100 m @ 1M PHY 150 m @ LE PHY codificato	60 m @ 1M PHY 90 m @ LE PHY codificato	70 m @ 1M PHY 100 m @ LE PHY codificato	80 m @ 1M PHY 110 m @ LE PHY codificato	Antenna chip 30 m @ 1M PHY 60 m @ LE codificato PHY	Antenna chip 20 m a 1 M PHY 50 m a PHY codificato LE	Antenna PCB esterna 110 m @ 1M PHY 150 m @ LE PHY codificato	60 m @ 1M PHY 90 m @ LE PHY codificato
Dimensione (mm)	23,5x17,0x2,2	23,5x17,0x2,2	15,2x11,2x1,7	23,5x17,0x1,7	23,5x17,0x1,7	10,5x8,5x2,0	8,0x8,0x1,5	15,2x11,2x2,1	16,6x11,2x1,7
Pacchetto	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm	Mezzo foro passo 1,27 mm
OTA	√	√	√	√	√	√	√	√	√
Maglia Bluetooth	√	×	×	×	×	×	×	×	×
Lungo raggio	√	√	√	√	√	√	√	√	√
FISICA 2Mbps	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
Protocollo UART	Master-slave contemporaneamente	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo	Padrone/Schiavo
Funzioni	Elevate prestazioni anti-interferenza	Grado AEC-Q100, elevate prestazioni anti-interferenza	Elevato rapporto costo-efficacia	Elevato rapporto costo-efficacia	31 GPIO per applicazioni più disponibili	Piccole dimensioni, cuscinetti bifacciali	Dimensione ultra piccola	Realizzabile per antenne esterne	Elevata stabilità
