CC1352R Modulo wireless multiprotocollo sub-1 GHz e 2,4 GHz RF-TI1352B1

  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands

CC1352R Modulo wireless multiprotocollo sub-1 GHz e 2,4 GHz RF-TI1352B1

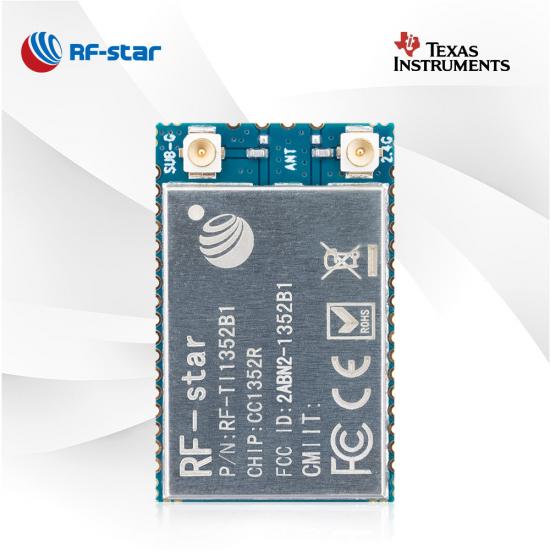

RF-TI1352B1, basato su CC1352R, è un modulo wireless multiprotocollo e multi-banda Sub-1 GHz e 2,4 GHz destinato ai mercati delle comunicazioni wireless a basso consumo e dell'IoT con rilevamento avanzato. RF-TI1352B1 con uscita antenna a due bande sarà un'ottima scelta per semplificare il lavoro di progettazione.

  • P/N:

    RF-TI1352B1

  • SoC:

    CC1352R

  • Processore:

    48 MHz ARM® Cortex®-M4F

  • Protocolli:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY

  • Frequenza di lavoro:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Pacchetto (mm):

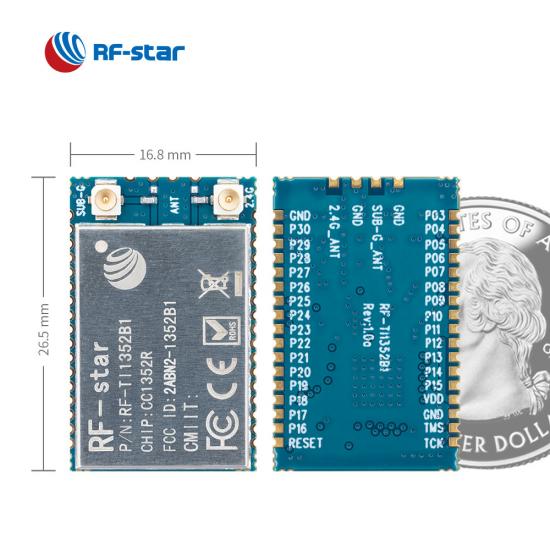

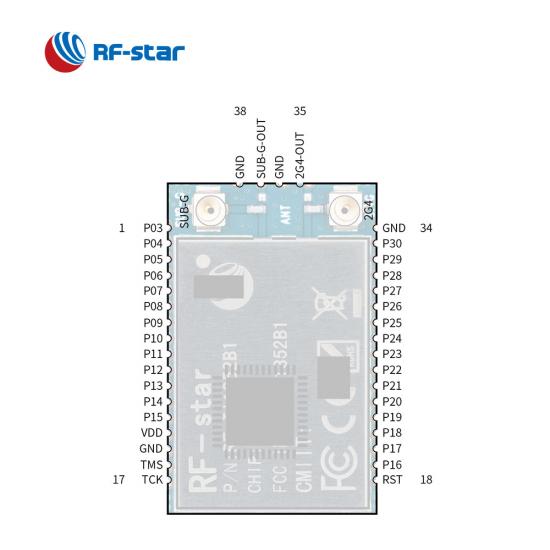

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin

  • Caratteristiche:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

  • GPIO:

    28

  • massimo Potenza TX:

    +5 dBm

  • Gamma di trasmissione:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)
Richiedi ora

Il modulo RF-TI1352B1 è sviluppato sulla base di TI CC1352R con un potente processore ARM® Cortex®-M4F da 48 MHz. Si tratta di un modulo multiprotocollo e multibanda che supporta Thread, Zigbee®, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, oggetti intelligenti abilitati per IPv6 (6LoWPAN), MIOTY®, sistemi proprietari, incluso TI 15.4-Stack (Sub- 1GHz e 2,4GHz). Il  modulo Sub 1GHz e 2,4GHz è costituito da un cristallo da 48 MHz, un cristallo da 32,768 kHz, Flash da 352 kB, ROM da 256 kB, un filtro LC e due connettori IPEX rispettivamente per 2,4 GHz e Sub-1 GHz. Il connettore IPEX e la maggiore potenza TX consentono al modulo di avere maggiori possibilità di raggiungere un raggio di trasmissione più lungo e ottenere una migliore esperienza applicativa. Questo potente modulo con driver DMM è adatto per un'ampia gamma di applicazioni come punti vendita elettronici (EPOS), automazione e controllo di fabbrica, sistemi di sicurezza antincendio, sistemi di sicurezza industriale, ecc.


Modulo wireless multiprotocollo e multibanda sub-1 GHz e 2,4 GHz TI CC1352R RF-TI1352B1

Due connettori IPEX

Due connettori IPEX incorporati nel modulo multi-banda ne consentono l'applicazione flessibile ed estensiva sia nei sistemi radio Sub 1GHz che 2,4GHz.

Lunga portata di trasmissione

Grazie alla banda di frequenza inferiore a 1 GHz e 2,4 GHz, il modulo RF wireless può trasmettere il segnale a dispositivi più lontani ed è meno suscettibile alle interferenze.

Gestore multiprotocollo dinamico

È un modulo RF multiprotocollo compatibile con Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, sistemi proprietari e multiprotocollo simultaneo tramite un driver DMM.


Protocollo della porta seriale

Il modulo wireless CC1352R supporta il multiprotocollo Sub 1GHz e 2,4 GHz e può essere preprogrammato con un protocollo di comunicazione dell'interfaccia seriale per Thread, ZigBee, BLE5.3 e TI 15.4-Stack (Sub 1GHz).

Risorse correlate:

Soluzione wireless dual-band multiprotocollo CC1352R

Sotto 1 GHz contro 2,4 GHz: 7 punti salienti

RF-star Implementa la tecnologia Wi-SUN


SoC wireless :

  • Processore ARM®  Cortex® -M4F da 48 MHz
  • Potenza TX: fino a +5 dBm
  • Sensibilità :
    • -121 dBm @ Sub GHz (modalità a lungo raggio)
    • -110 dBm a sub-GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (PHY codificato LE)
  • Memoria
    • 352kB flash
    • ROM da 256kB
    • 80 kB di SRAM
  • Velocità dati :
    • LE 1M FIS
    • LE 2M FIS
    • PHY codificato LE (lungo raggio)

Caratteristiche:

  • IEEE802.15.4
  • Wireless M-Bus (modalità T, S, C, N)
  • 6LoWPAN
  • Wi-SUN NWP
  • Proprietario 2,4 GHz
  • Marciapiede dell'Amazzonia
  • Bluetooth 5.1 a basso consumo energetico
  • ZigBee
  • Filo
  • MIOTY
  • Maglia Bluetooth
  • NCP di rilevamento della direzione
  • OAD


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,8 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC
Moduli Sub-1G serie TI CC131x
Numero di parte RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CIRCUITO INTEGRATO CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Nucleo ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M4F da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz ARM® Cortex®-M3 da 48 MHz
Antenna IPEX Interfaccia a mezzo foro IPEX Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro PCB Interfaccia a mezzo foro PCB Interfaccia IPEX/mezzo foro Interfaccia IPEX/mezzo foro
RAM 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
Veloce 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolli Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemi proprietari, SimpleLink™ TI 15.4-Stack (sub-1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, oggetti intelligenti abilitati IPv6 (6LoWPAN), MIOTY®, Wireless M-Bus (modalità T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemi proprietari, stack SimpleLink™ TI 15.4 ( inferiore a 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz) IEEE 802.15.4g, Wireless M-Bus (modalità T, S, C), 6LoWPAN, MIOTY, stack SimpleLink™ TI 15,4 (sotto 1 GHz)
Alimentazione elettrica 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V 1,8 V ~ 3,6 V, consigliato a 3,3 V
Frequenza 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 800 MHz ～ 928 MHz, 2,4 GHz 431 MHz~527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz~527 MHz 779 MHz ~ 930 MHz
Massimo. Potenza TX +20 dBm +20 dBm +14 dBm a sotto-1 GHz +5 dBm a 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Sensibilità di ricezione –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm a 50 Kbps Sub-1G –104 dBm a 125 kbps LE codificato PHY –121 dBm @Sub-1G (modalità a lungo raggio) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificato LE –121 dBm @Sub G (modalità a lungo raggio) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE codificato PHY –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –121 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps) –114 dBm @ inferiore a 1 GHz (modalità a lungo raggio) –110 dBm @ inferiore a 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura di lavoro -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura di conservazione -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Gamma di trasmissione 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 180 m @ 1M PHY (antenna PCB esterna) 230 m @ LE Coded PHY (antenna PCB esterna) 1200 m @ 802.15.4 (antenna stick di colla esterna) 1400 m @ Sub-1G (antenna stick di colla esterna) 120 m @ 1M PHY (antenna PCB esterna) 180 m @ LE Coded PHY (antenna PCB esterna) 900 m @ 802.15.4 (antenna stick di colla esterna) 900 m @ Sub-1G (antenna stick di colla esterna) 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 720 m 1000 m (antenna esterna con colla stick) 1000 m (antenna esterna con colla stick)
Dimensione (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5×9,0×1,8 22,0×14,0×1,8 26,0x18,0x2,3 26,0x18,0x2,3
Pacchetto Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm Mezzo foro passo 1,27 mm
Funzioni Wireless M-Bus, raccolta di energia Agricoltura intelligente, controllo dei sensori Smart grid, monitoraggio e controllo industriale Supporta DMM, raggio di trasmissione più lungo Supporta DMM, raggio di trasmissione più lungo Antenna PCB integrata Dimensioni ultra ridotte, realizzabili per antenne esterne Spina i perni per un facile inserimento Portata di trasmissione più lunga Portata di trasmissione più lunga
