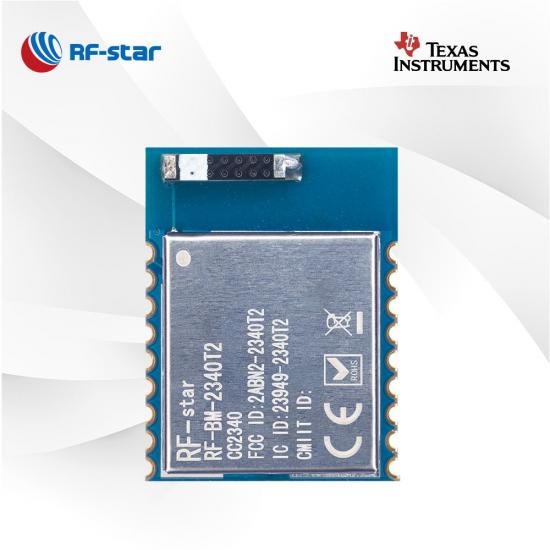

Modulo ricevitore trasmettitore Bluetooth CC2340R5 a bassa potenza RF-BM-2340T2 con antenna chip

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

Modulo ricevitore trasmettitore Bluetooth CC2340R5 a bassa potenza RF-BM-2340T2 con antenna chip

RF-BM-2340T2 è un modulo trasmettitore e ricevitore Bluetooth 5.3 ottimizzato per applicazioni a basso consumo e a lungo raggio. È progettato per supportare Thread, ZigBee®, IEEE 802.15.4 e proprietario 2,4 GHz. Il potente processore, il protocollo di ordinamento seriale UART integrato e le modalità di output flessibili forniscono una connettività Bluetooth robusta, affidabile e sicura per vari scenari.

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • Processore:

    48 MHz ARM® Cortex®-M0+

  • Protocolli:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

  • Pacchetto (mm):

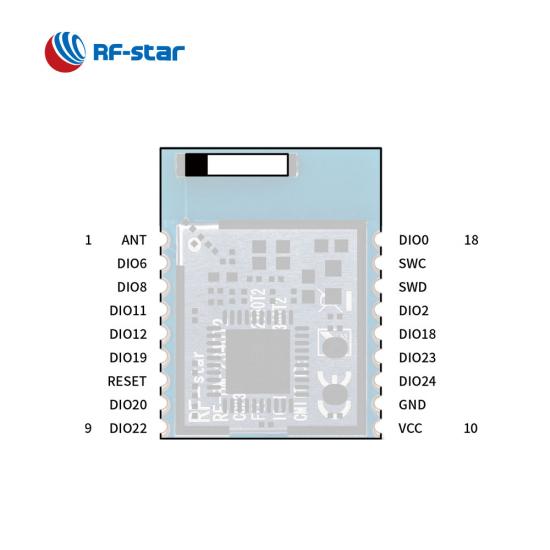

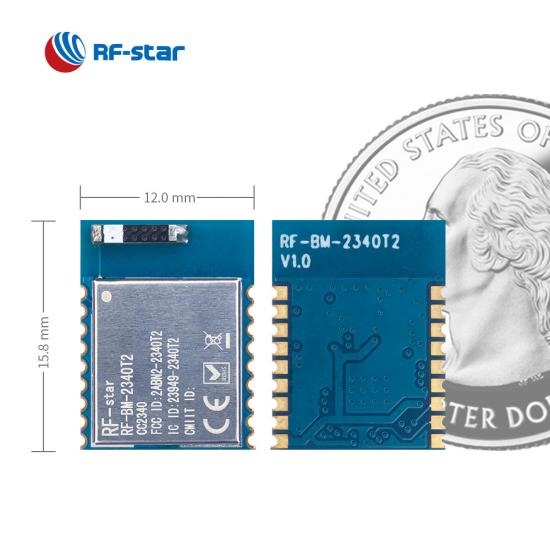

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Caratteristiche:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    14

  • massimo Potenza TX:

    +8 dBm

  • Gamma di trasmissione:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Richiedi ora

RF-BM-2340T2 è un modulo multiprotocollo appena nato basato sul chipset TI CC2340R5 che supporta Bluetooth 5.3 a basso consumo energetico (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack e sistema proprietario. Come RF-BM-2340T1, il modulo ricetrasmettitore Bluetooth ha un cristallo da 48 MHz, 512 KB di flash programmabile nel sistema, 12 KB di ROM per bootloader e 36 KB di SRAM a bassissima dispersione. Inoltre, dispone di ricche periferiche con UART, SPI, I2C, orologio in tempo reale (RTC), ecc.


L'unica differenza è che RF-BM-2340T2 è dotato di antenna a chip e interfaccia di uscita RF a mezzo foro.

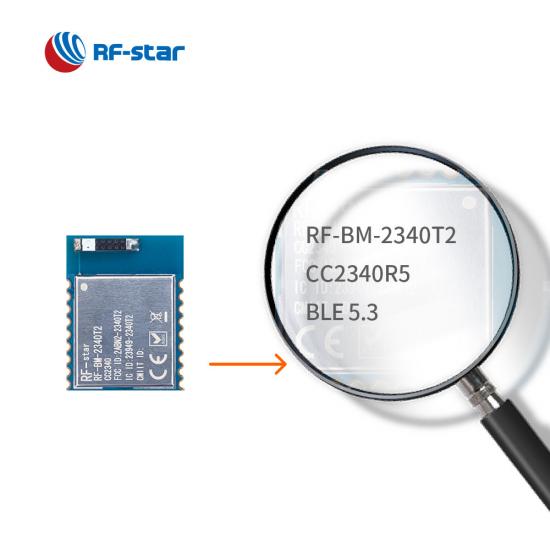

CC2340R5 Modulo multiprotocollo RF-BM-2340T2

Risorsa di riferimento:

Moduli Bluetooth 5.3 CC2340R5 convenienti: ora disponibili

Presentazione del modulo BLE a bassissimo consumo serie CC2340 RF-BM-2340B1

Confronto tra i moduli Bluetooth LE CC2340



SoC wireless :

  • Processore ARM®  Cortex® - M0+ da 48 MHz

  • Potenza TX: fino a +8 dBm
  • Sensibilità:

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

  • Memoria
    • 512kB flash
    • ROM da 12kB
    • SRAM da 36KB

  • Tasso di dati

    • LE 1M FIS
    • LE 2M FIS
    • PHY codificato LE (lungo raggio)



Protocolli:

  • Bluetooth 5.3 a basso consumo energetico

  • Zigbee 3.0

  • Proprietario

  • SimpleLink  TM TI 15.4-stack


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,71 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC
  • UART
  • SPI
  • Io2C​​
  • RTC
