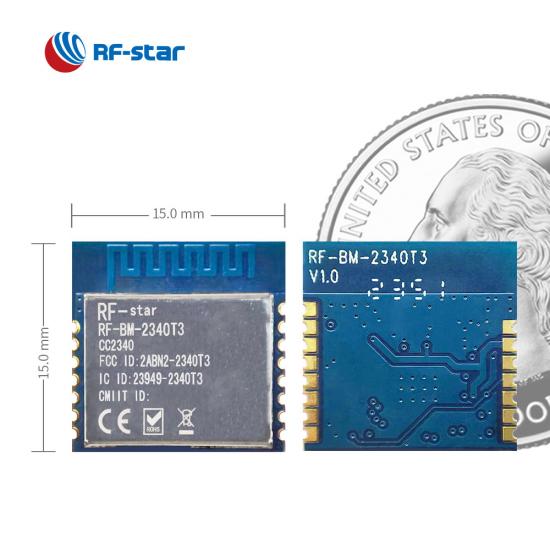

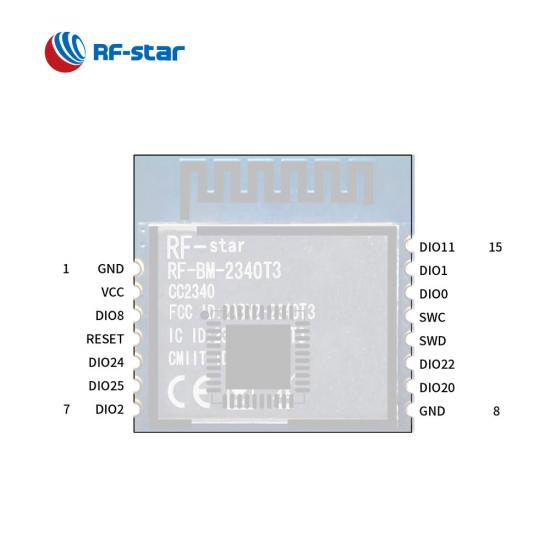

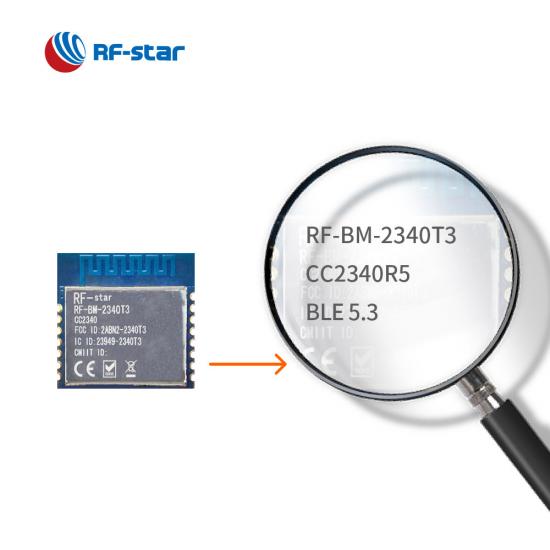

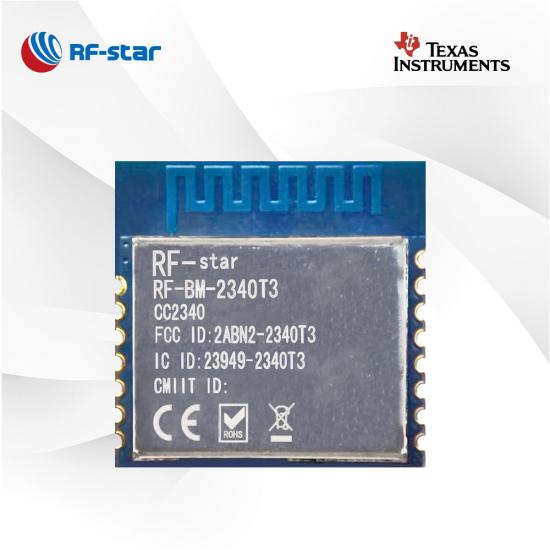

Piccolo modulo ricetrasmettitore RF CC2340 da 2,4 GHz RF-BM-2340T3 compatibile con BLE 5.3

  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3

Piccolo modulo ricetrasmettitore RF CC2340 da 2,4 GHz RF-BM-2340T3 compatibile con BLE 5.3

RF-BM-2340T3 è un modulo ricetrasmettitore wireless compatto da 2,4 GHz destinato ad applicazioni BLE5.3 e proprietarie da 2,4 GHz. Come membro della serie CC2340R5, la sua potenza TX da 8 dBm, le interfacce universali, il protocollo di ordinamento seriale UART integrato e l'antenna PCB integrata ad alte prestazioni forniscono una connettività Bluetooth a basso costo ma di alta qualità per vari scenari.

  • P/N:

    RF-BM-2340T3

  • SoC:

    CC2340R5

  • Processore:

    48 MHz ARM® Cortex®-M0+

  • Protocolli:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frequenza di lavoro:

    2402 MHz ~ 2480 MHz

  • Pacchetto (mm):

    15 × 15× 2,half-hole, 1.27 pitch, 14-pin

  • Caratteristiche:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    11

  • massimo Potenza TX:

    +8 dBm

  • Gamma di trasmissione:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Richiedi ora

RF-BM-2340T3 è un modulo wireless da 2,4 GHz basato sul chipset TI CC2340R5 che supporta Bluetooth 5.3 a basso consumo energetico (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack e sistema proprietario. Il modulo ricetrasmettitore Bluetooth 5.3 ha un cristallo da 48 MHz, 512 KB di flash programmabile nel sistema, 12 KB di ROM per bootloader e 36 KB di SRAM a bassissima dispersione. Il suo potente core processore ARM® Cortex®-M0+ può funzionare a una corrente estremamente bassa in modalità di alimentazione flessibili. Inoltre, il protocollo della porta seriale UART Bluetooth integrato e il pacchetto compatto ti aiutano a creare rapidamente un progetto con vincoli di spazio.


Il protocollo ZigBee e Bluetooth Channel Sounding saranno disponibili in un futuro SDK. Con le funzionalità imminenti, i moduli wireless CC2340 brillano nell'automazione degli edifici, nel monitoraggio delle risorse, nei dispositivi medici e in altri servizi di localizzazione.

CC2340R5 Modulo multiprotocollo RF-BM-2340T3

Risorsa di riferimento:

Moduli Bluetooth 5.3 CC2340R5 convenienti: ora disponibili

Presentazione del modulo BLE a bassissimo consumo serie CC2340 RF-BM-2340B1

Confronto tra i moduli Bluetooth LE CC2340



SoC wireless :

  • Processore ARM®  Cortex® - M0+ da 48 MHz

  • Potenza TX: fino a +8 dBm
  • Sensibilità:

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm @ Bluetooth 5.0 (PHY codificato LE) (125 kbps)

  • Memoria
    • 512kB flash
    • ROM da 12kB
    • SRAM da 36KB

  • Tasso di dati

    • LE 1M FIS
    • LE 2M FIS
    • PHY codificato LE (lungo raggio)



Protocolli:

  • Bluetooth 5.3 a basso consumo energetico

  • Zigbee 3.0

  • Proprietario

  • SimpleLink  TM TI 15.4-stack


Campo di funzionamento:

  • Intervallo di tensione di alimentazione 1,71 V ~ 3,8 V
  • Intervallo di temperatura di lavoro: -40 °C ~ +85 °C


Periferiche ricche:

  • ADC
  • UART
  • SPI
  • Io2C​​
